Дерев'яні будинки - як ми самі робили димову трубу

При будівництві нашого дерев'яного будинку було прийнято рішення будувати трубу з цегли. Спокійніше з точки зору пожежної безпеки і, як нам здавалося, простіше при будівництві. Насправді простіше було зробити трубу з каркаса, адже відкритого вогню в будинку не планувалося. Каркасні будинки зазвичай намагаються будувати з легких конструкцій.

А сучасний газовий котел може викидати низькотемпературні гази в пластикові труби. Так що ми переплатили. Адже для важкої цегляної труби потрібен фундамент, да і робота не дешева.

Отже, для тієї частини труби яка знаходиться в підпіллі і стоїть на фундаменті ми вибрали червону повнотілу цеглу. А ту частину яка в будинку і нагорі робимо із силікатної цегли.

Покрокове будівництво каркасного будинку

Фотозвіт:

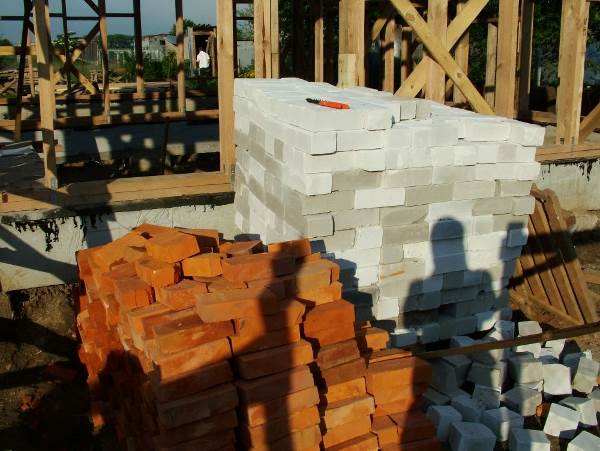

Завозимо червону глиняну цеглу для основи труби і білу силікатну для верхньої її частини з вентиляційними каналами.

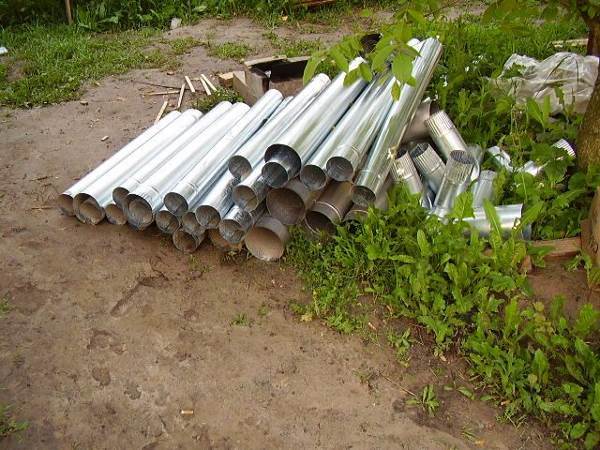

Для вентиляційних каналів використовуємо оцинковану трубу 100мм, для димового каналу газового котла труба з нержавійки 150 мм

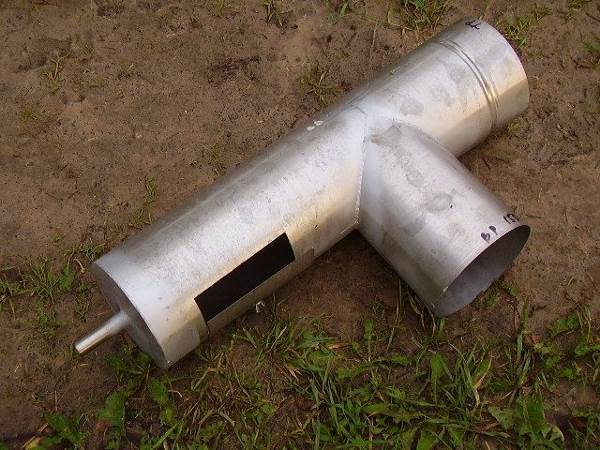

Нержавіючий трійник з ревізійним отвором і відведенням конденсату

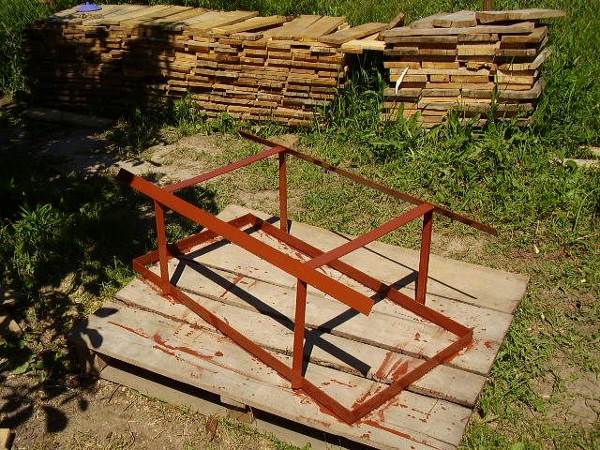

Робимо каркас для ковпака труби для дерев'яного будинку під ключ

Будівництво дерев'яного каркасного будинку

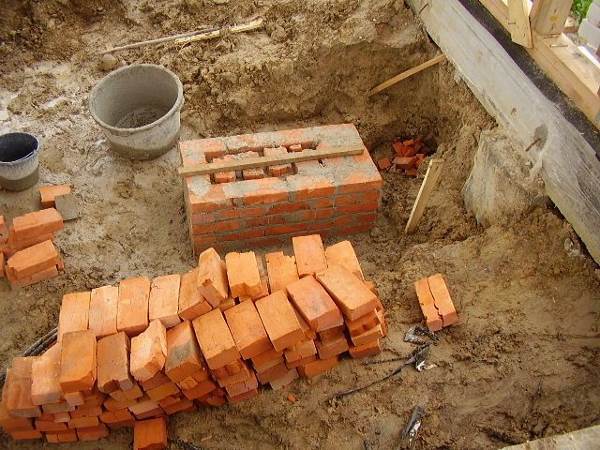

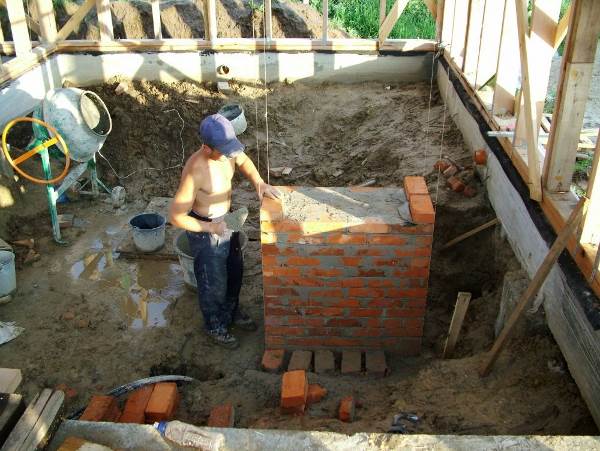

Фундаменти і основа димо-вентиляційної труби. Так як фундамент знаходиться в '' теплом '' техпідпіллі каркасного будинку його можна робити малкозаглибленим (400 мм)

Дотримуємося вертикальність труби натягнувши нитки по відвісу від балок другого поверху дерев'яного будинку.

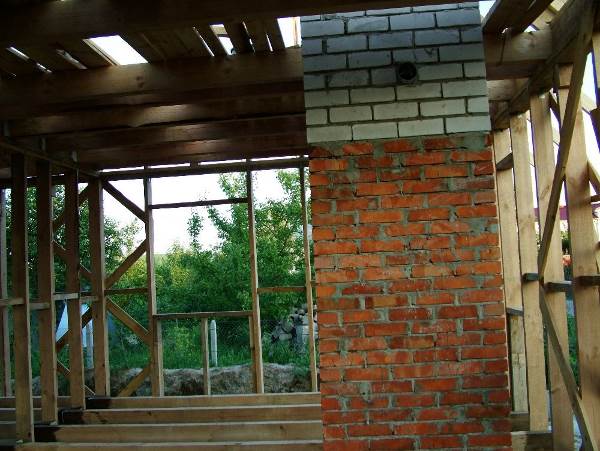

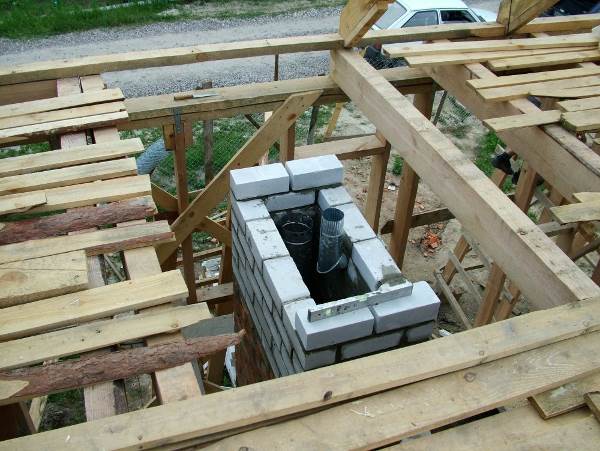

Кладка труби з вентиляційними каналами виконується із силікатної цегли

Вентиляційний канал тамбура - котельні дерев'яного будинку діаметром 100 мм

Канали які знаходяться в теплому приміщенні можливо не утеплювати (за винятком димового каналу), ті що знаходиться вище перекриття 2-го поверху ізольовано мінеральною ватою. Для протипожежного захисту дерев'яних будинків димовий канал знаходиться в центрі труби, та ізольований мінеральною ватою. По нормам він знаходиться на відстані 380 мм від внутрішньої поверхні димового каналу до дерев'яних елементів.

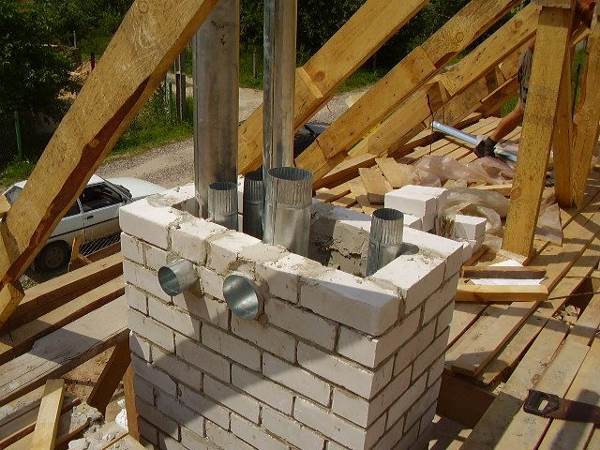

Вентиляційні канали кухні, для природної вентиляції і кухонної витяжки дереянного будинку

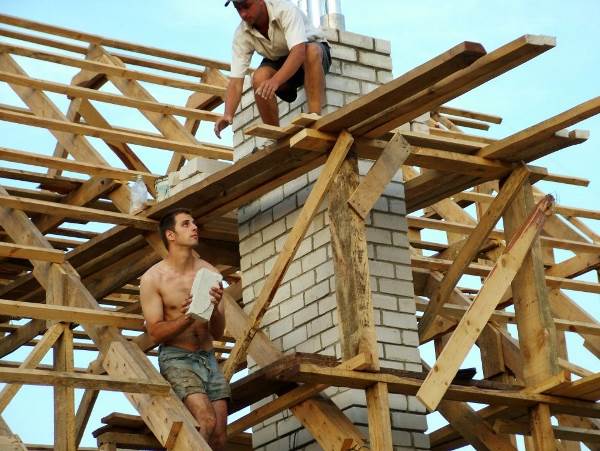

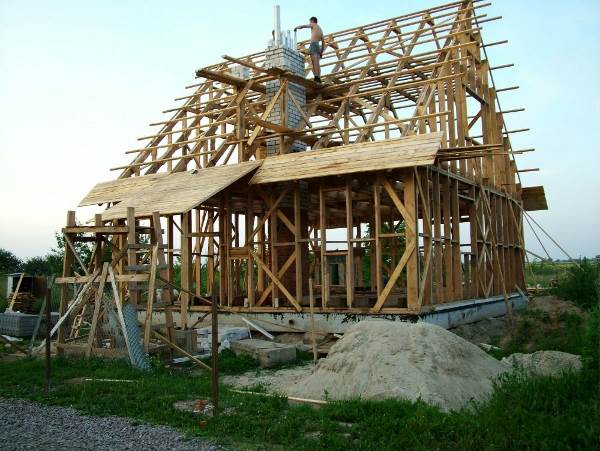

Для кладки труби над покрівлею спорудили тимчасові підмостки.

Всі канали гільзи в міру зростання труби. Всього в трубі знаходиться 7 каналів

Верхню частину труби накриваємо козирком від опадів

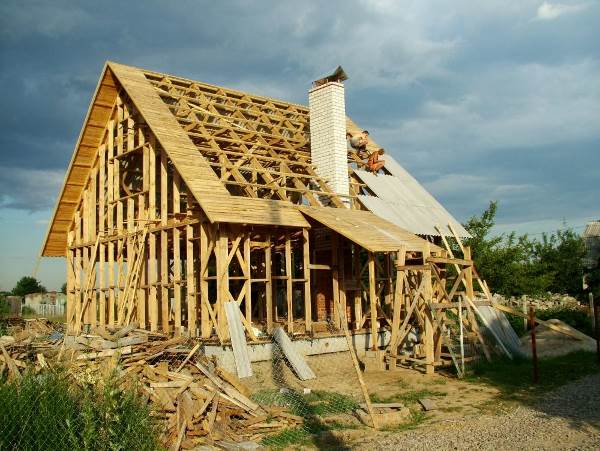

Так виглядає готова труба. Залишилося зробити примикання до покрівлі дерев'яного будинку.

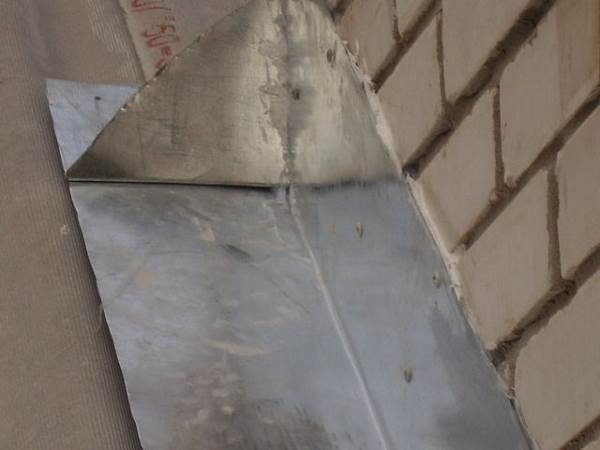

Бічне примикання до труби. Всі стики додатково промазати герметиком.

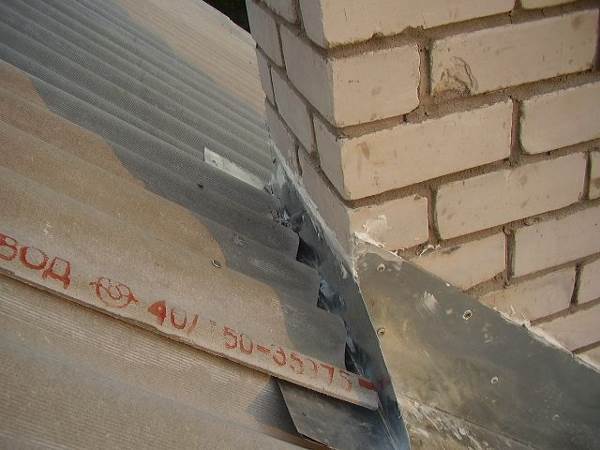

Верхнє примикання труби відводить воду в сторони

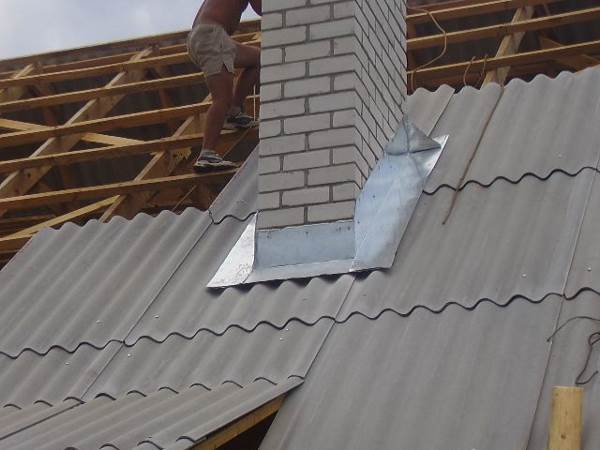

Нижнє примикання до труби відводить воду від труби на покрівлю
