Монтаж каркасу дерев'яного будинку.

Для стійок каркасу, крокв і балок перекриття потрібно близько 10 м3 лісу.

Каркасний будинок можна будувати тільки з сухих лісоматеріалів, вологістю 15-19%.

Щоб заощадити на сушці - дошки і бруси ми купили заздалегідь. Сім місяців він лежав у нас у дворі в штабелях і сох, перекладений прокладками і накритий руберойідом. Для запобігання розтріскування торців брусів  - пофарбували олійною фарбою.

І ось настав відповідальний момент - пора приступати до виготовлення дерев'яного каркасу.

Спочатку ми обробили дошки антисептиком. Для цього викопали в землі траншею, застелили плівкою і отримали «ванну». У «ванну», наливши  розчин антисептику, занурювали окремі елементи каркасу. Обробка за допомогою ванни йде значно швидше, ніж за допомогою валика.

При нестачі місця на ділянці можна спочатку зібрати каркас, а потім нанести розчин за допомогою садового обприскувача.

Рис.1

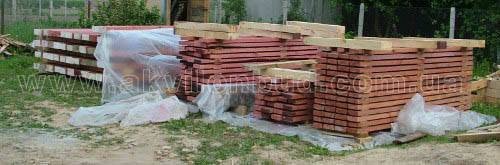

На фотографії показано кількість лісоматеріалів, які були використані для виготовлення каркасу стін та перекриття.

Рис.2

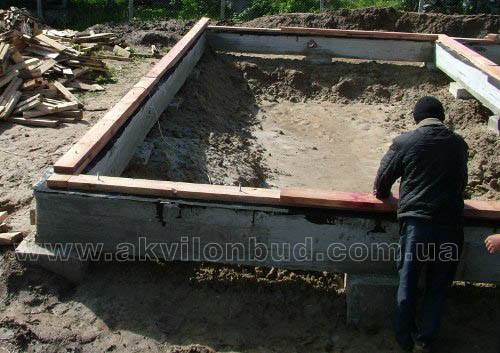

Перший елемент каркасу - обв'язувальна балка до якої і кріпиться каркас. Вона складається з двох дощок перетином 50 х 150 мм, які укладаються поверх цоколю.

Рис.3

Обв'язувальна балка кріпиться до цоколя шпильками закладеними в монолітний цоколь під час бетонування.

Рис.4

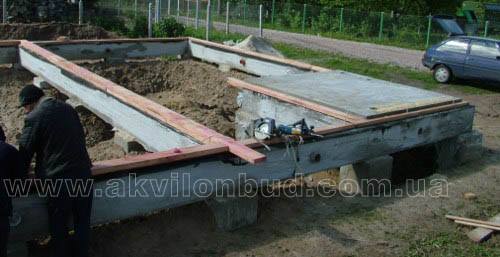

Верх цоколя повинен бути рівним, а дошки бажано пропустити через рейсмус, для надання їм однакової товщини. Ми не зробили цього, тому дошки довелося стругати по місцю.

Після установки обв'язувальної балки приступаємо до монтажу стійок каркасу.

Увага. Стійки каркасу слід встановлювати по схилу, так як рівень часто дає похибку. Рівняти стійки слід по зовнішній межі стіни.

Рис.5

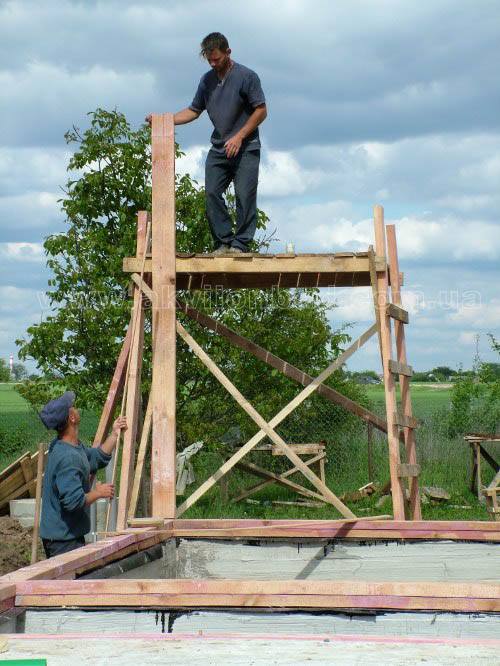

Для встановлення стійок необхідно мати високі підмостки.
Стійки кріпляться до обв'язувальної балки пластинами і куточками за допомогою саморізів 4,5 х40. Саморізи для гіпсокартону не годяться, так як вони розжарені, а тому крихкі.

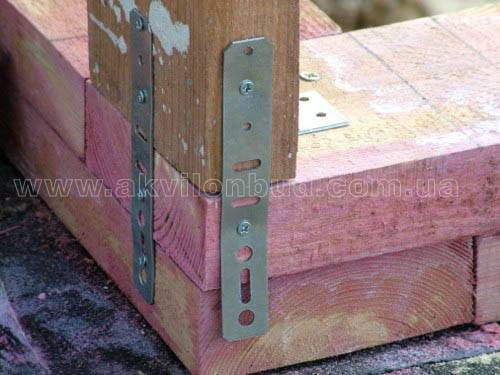

Рис.6 Кріплення кутової стійки

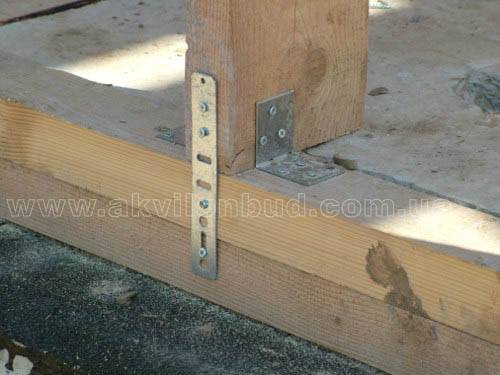

Рис.7 Кріплення рядової стійки

Рис.8

Спочатку були виставлені кутові стійки. Між ними натягнули шнур, який дав висоту рядових стійок.

Стійки слід кріпити тимчасовими розкосами.

Поки каркас не зібраний, конструкція дуже не стійка.

Для того, щоб спростити розмітку стійок і уникнути помилок ми виготовили точний дерев'яний прямокутний шаблон. Для утеплення ми припускали застосовувати мінераловатні плити «Рокмін» шириною 600 мм. Утеплювач повинен щільно входити між стійками. Тому стійки повинні стояти один від одного на відстані 595 мм. Таку ширину мав і шаблон. Якщо виберете інший утеплювач, то і ширина шаблона буде іншою.

Рис.9

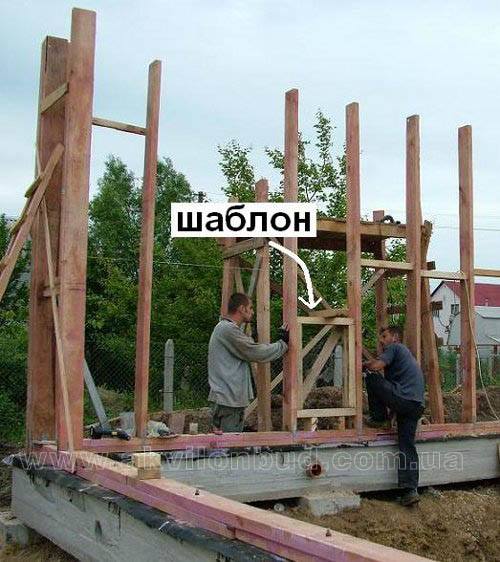

При встановленні стійок шаблон вкладається між стійками.

Рис.10

Рис.11

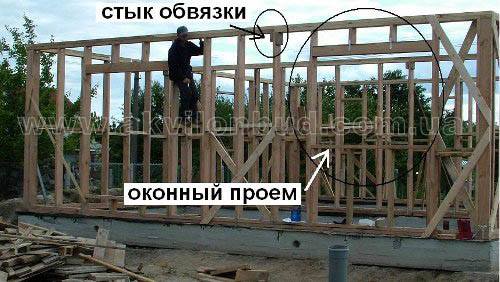

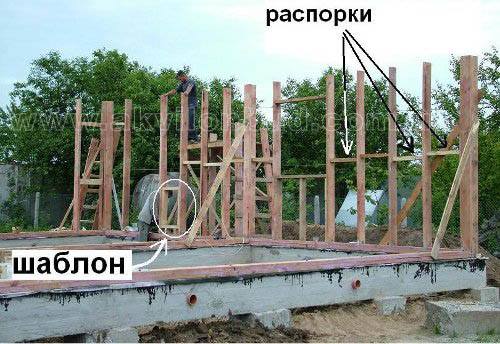

Після установки кутових стійок монтаж рядових стійок пішов швидко. Між стійками несучих стін, тих на які спиратимуться балки перекриття, необхідно встановити розпорки.

Рис.12

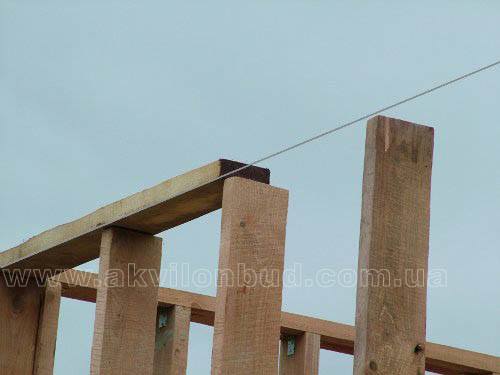

Перед укладанням обв'язувальних балок слід перевірити висоту стійок, натягнувши по верху шнур. Обв'язувальна балка кріпитися до стійок куточками. На неї будуть спиратися балки перекриття. Верхня обв'язувальна балка складається з двох дощок 50х150 мм.

Стик обв'язки бажано влаштовувати по центру стійки. Для збільшення опори з двох сторін стійок ми прибили два коротиші.

Рис.13

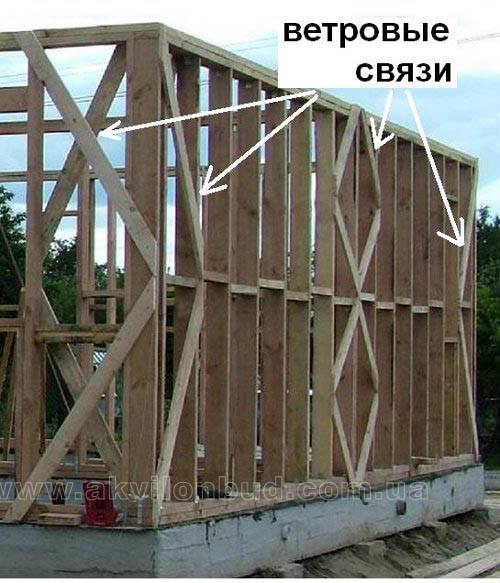

Після складання стійок і обв'язки каркас продовжує залишатися не стійким. Для того, щоб каркас став жорстким необхідно розкріпити його діагональними розкосами - так званими вітровими зв'язками. Для цього досить використовувати дошки товщиною 19 - 25 мм.

Рис.14

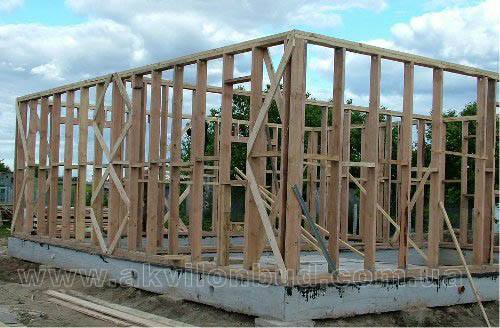

Так виглядає каркас після установки всіх стійок і розкріплення їх вітровими зв'язками. Після цього ми приступили до укладання балок перекриття.

Рис.15

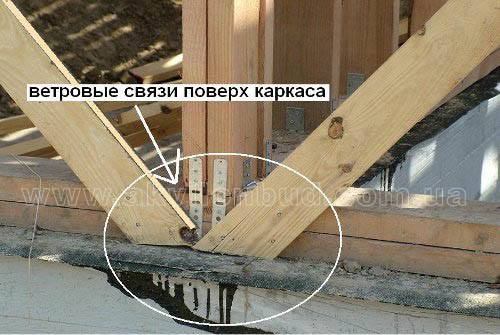

Наші помилки. Вітрові зв'язки прибили поверх стійок каркаса. Згодом це ускладнило обшивку стін ріс.11.16.

Зручніше вітрові зв'язки ставити між стійками.

Рис.16
