Проекти будинків 2018 - 2019. Склад готового проекту AkvilonPro.





 Типовий проект будинку складається з:

-Архітектурного розділу.

---

(Видається у двох екземплярах з "мокрими" печатками та підписами.)

Складу архітектурного комплекту достатньо для отримання дозволу на будівництво та будівельного паспорту.

Після отримання будівельного паспорта, перед початком будівництва, потрібно обов'язково зарееструвати декларацію про початок будівництва.

Включає - повний архітектурний комплект та альбом ''Ескізних намірів забудовіи'' для отримання будівельного паспорту.

Детальніше:

- Титульний лист.

- Перелік креслень.

- Ксерокопія кваліфікаційного сертифікату архітектора який розробляв проект, завірена особистою печаткою.

- Пояснювальна записка, в якій відображені:

•  Житлова і загальна площа, габаритні розміри, будівельний об'єм, площа забудови.
•  Описано основні конструкції і використанні матеріали
•  Перелік матеріалів використанних в проекті завірений підписом головного архітектора проекту та «мокрою» печаткою проектної організації.

- Плани першого та другого поверхів.

Якщо в будинку передбачений підвал, то і план підвалу.

•  На планах вказані всі необхідні розміри:
•  товщини стін і перегородок,
•  відстань до дверей і вікон,
•  розміри кімнат.
•  розташування вентиляційних і димових каналів.

- Чотири фасади.

 На фасадах вказані висота цоколя і гребня покрівлі, місце розташування та відмітки дверей і вікон.

  - Два розрізи.

На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь.

 - План покрівлі.



-Конструктивного розділу:

---

 (Видається в двох екземплярах)

Включається до стандартного комплекту креслень та містить переліки та кількість матеріалів.

  Включає:

- Креслення фундаментів, що включають в себе:

• план монолітної подушки,
• схеми арматурних каркасів призначених для армування монолітної подушки,
• план стін фундаментів, розташованих над монолітної подушкою,
• перетину фундаментів, на яких показана глибина закладення фундаментів,
• специфікацію використаних матеріалів



- План перекриттів (всіх поверхів), на якому відображені:

• розміщення панелей перекриття (чи дерев'яних балок) ,
• показані монолітні ділянки та необхідні вузли та деталі.
• Дан перелік і кількість елементів перекриття.

- Креслення збірних залізобетонних перемичок та/або монолітних поясів (всіх поверхів) що включають в себе:

• плани, із зазначенням місць розташування різних перемичок,

• специфікації перемичок із зазначенням найменування та кількості різних перемичок.

- Креслення покрівлі, що включають в себе:

   • план крокв, з переліком елементів,

   • розріз покрівлі, на якому вказані розміри основних елементів,

   • перелік необхідних матеріалів.

---

У всі наші проекти закладені матеріали, які масово продаються у вітчизняних магазинах і масово випускаються підприємствами.

---



Примітка.1.

 У зв'язку з тим, що:

неможливо передбачити смаки кожного Замовника, розташування меблів, від якої залежить розстановка розеток, вимикачів і світильників, вибір конкретних сантехприборів та систем опалення суто індивідуальна.

Сантехнічний та електричний розділи проекту виконуються за бажанням Замовника, за додаткову оплату.

Примітка.2.

  При наявності даних інженерно-геологічних вишукувань за окрему плату ми можемо виконати розрахунок фундаментів.

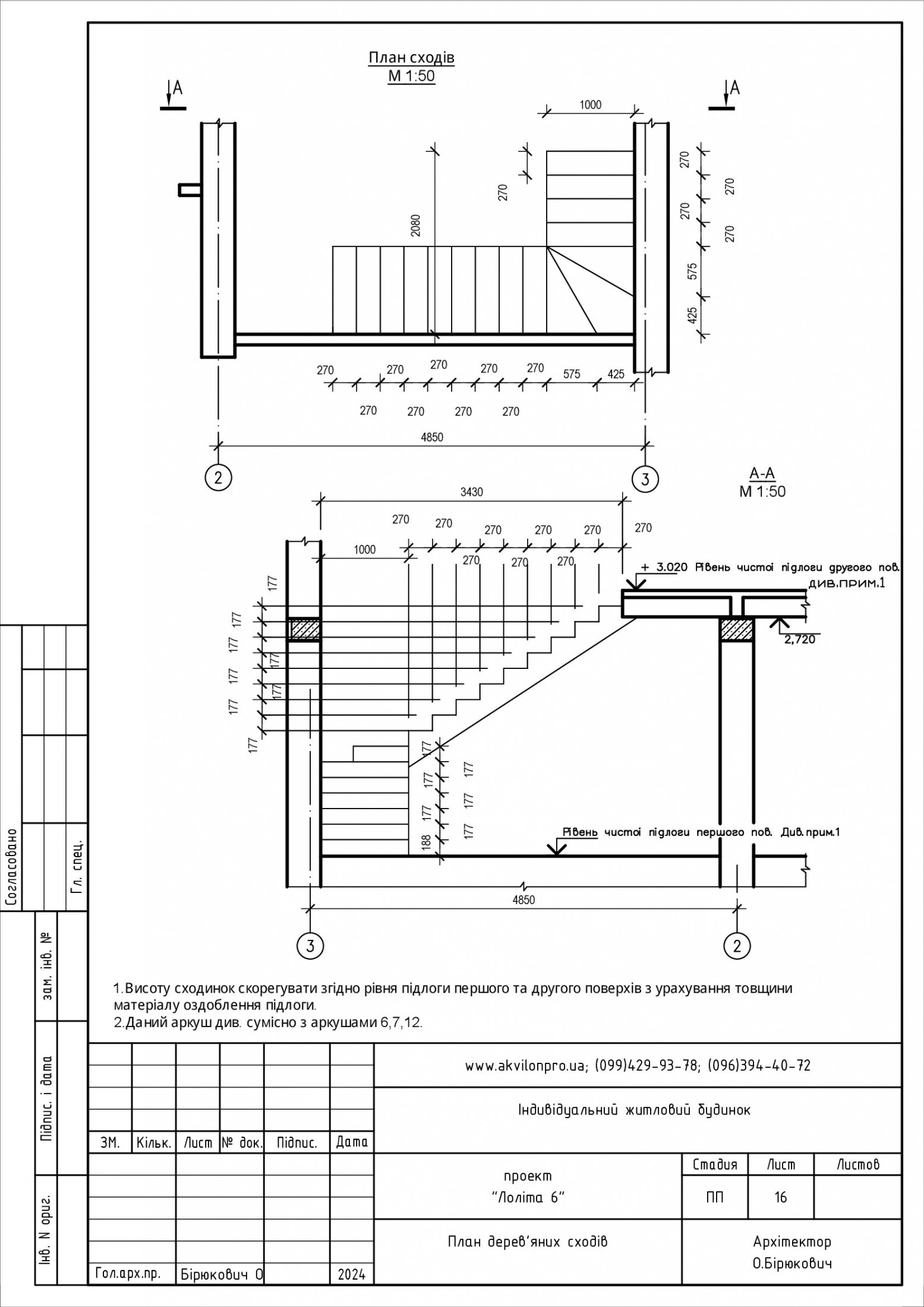

Проекти будинків 2019. Склад готового проекту AkvilonPro.

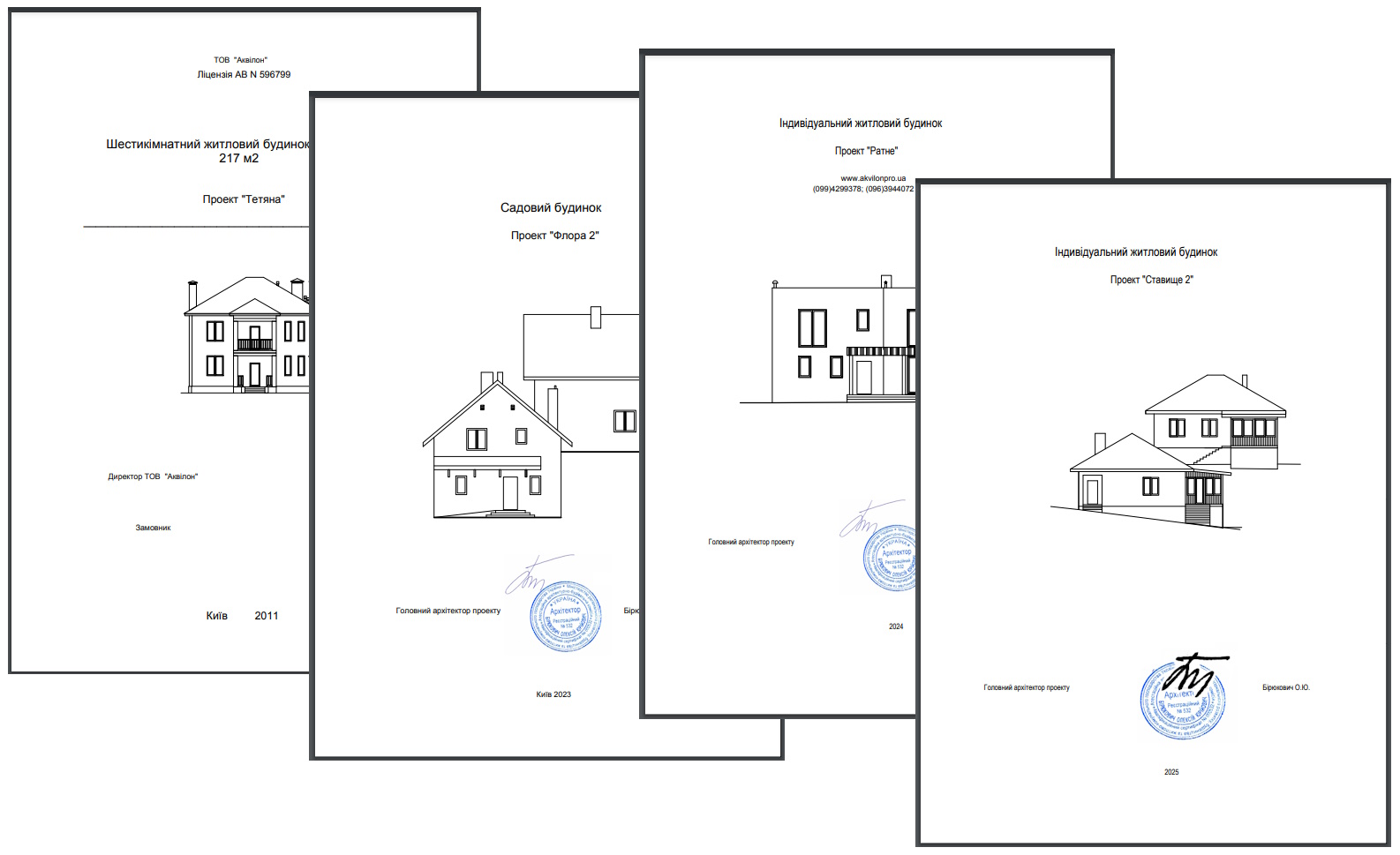

Титульний лист. На ньому ставиться "мокра" печатка, підпис директора, дані про те де будується будинок.

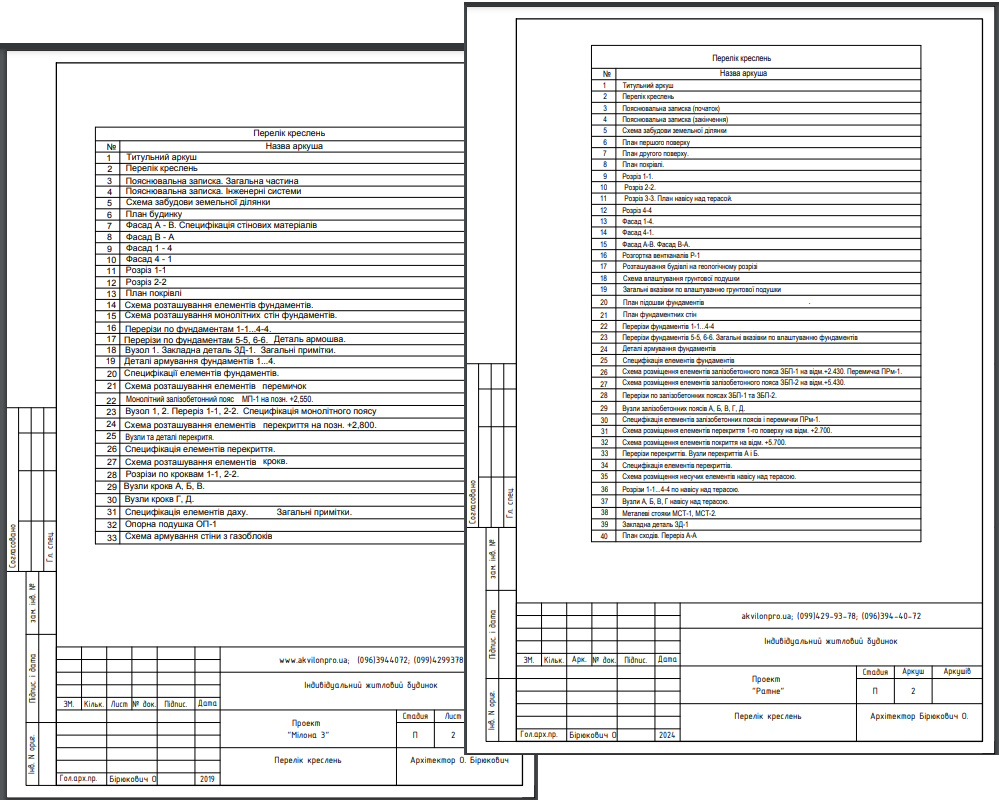

           Перелік креслень.

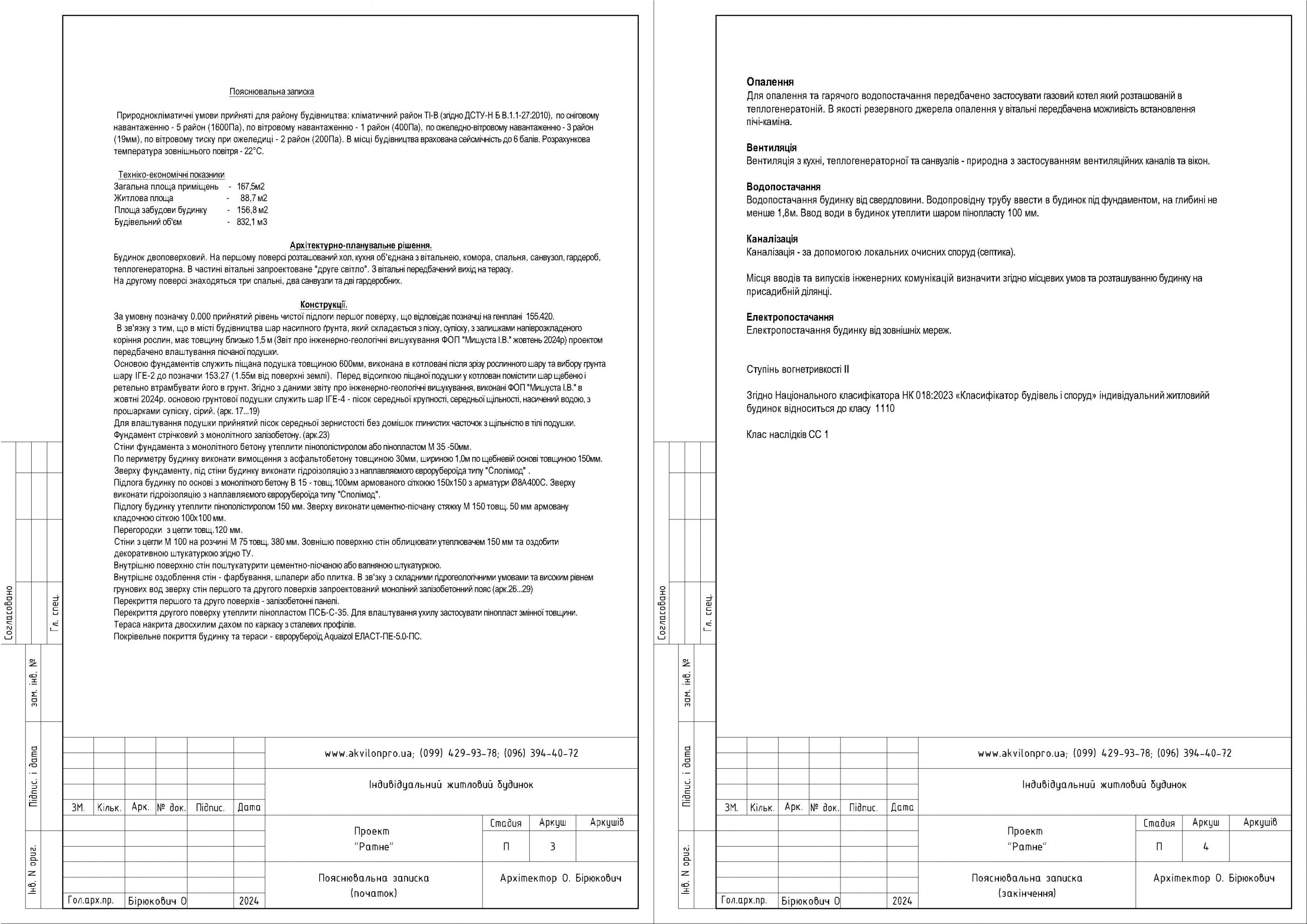

 Пояснювальна записка. Загальні дані: адреса ділянки, серія № акта на землю, площа ділянки (ці дані можуть бути вписані пізніше самим господарем), загальні дані по будинку.



Пояснювальна записка. Конструктивні рішення, опис: фундаментів, стін, перекриттів, покрівлі.



Пояснювальна записка. Інженерна частина. Опис водопроводу, каналізації.



Пояснювальна записка. Електріка.Протівопожарние заходи. Опис протипожежних заходів застосовуваних в проекті.



Пояснювальна записка. Заходи з техніки безпеки, блискавкозахист.



Пояснювальна записка. Зведена таблиця по конструктивної частини проекту за підписом головного архітектора та "мокрою" печаткою

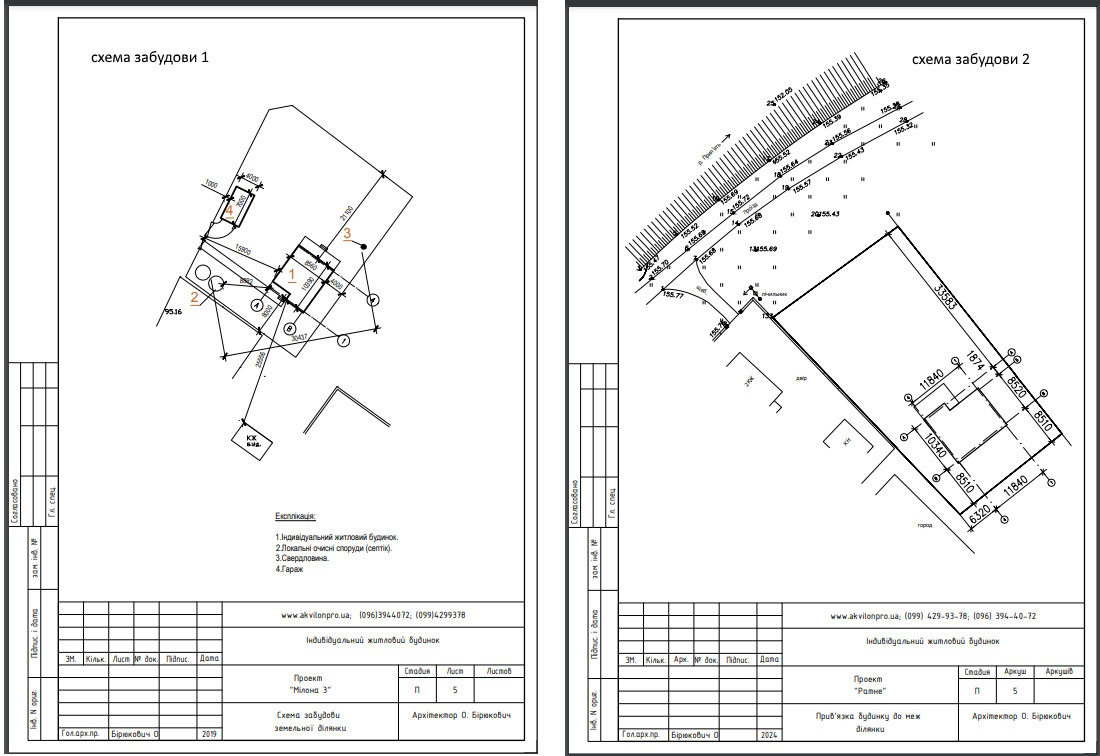

Генеральний план ділянки. План ділянки перенесений з акта на землю з прив'язкою будинку

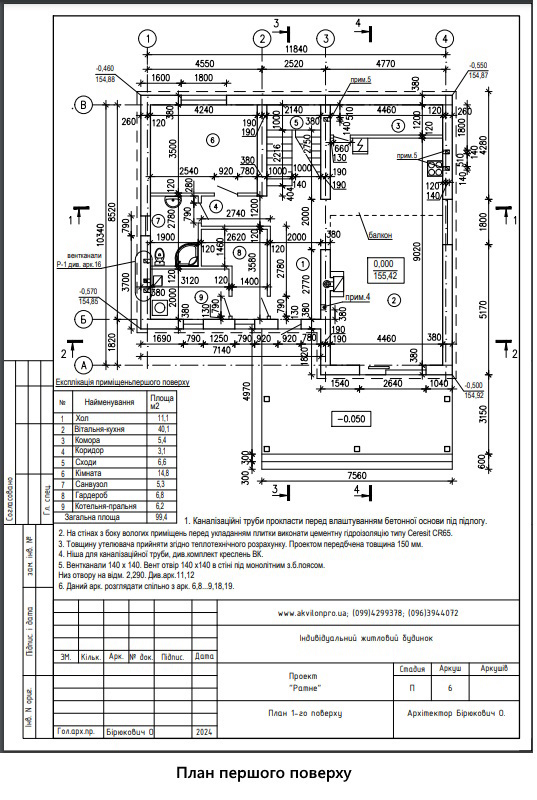

План першого поверху з усіма розмірами, площами кімнат і примітками

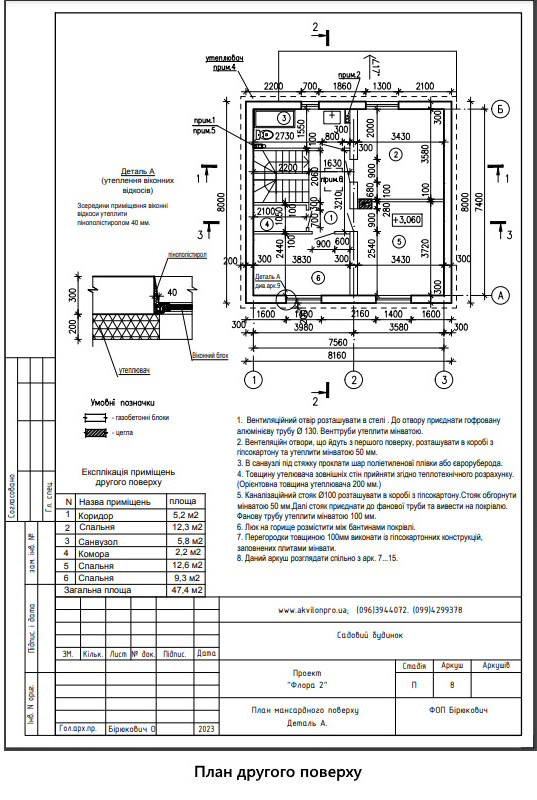

План другого поверху з усіма розмірами, площами кімнат і примітками

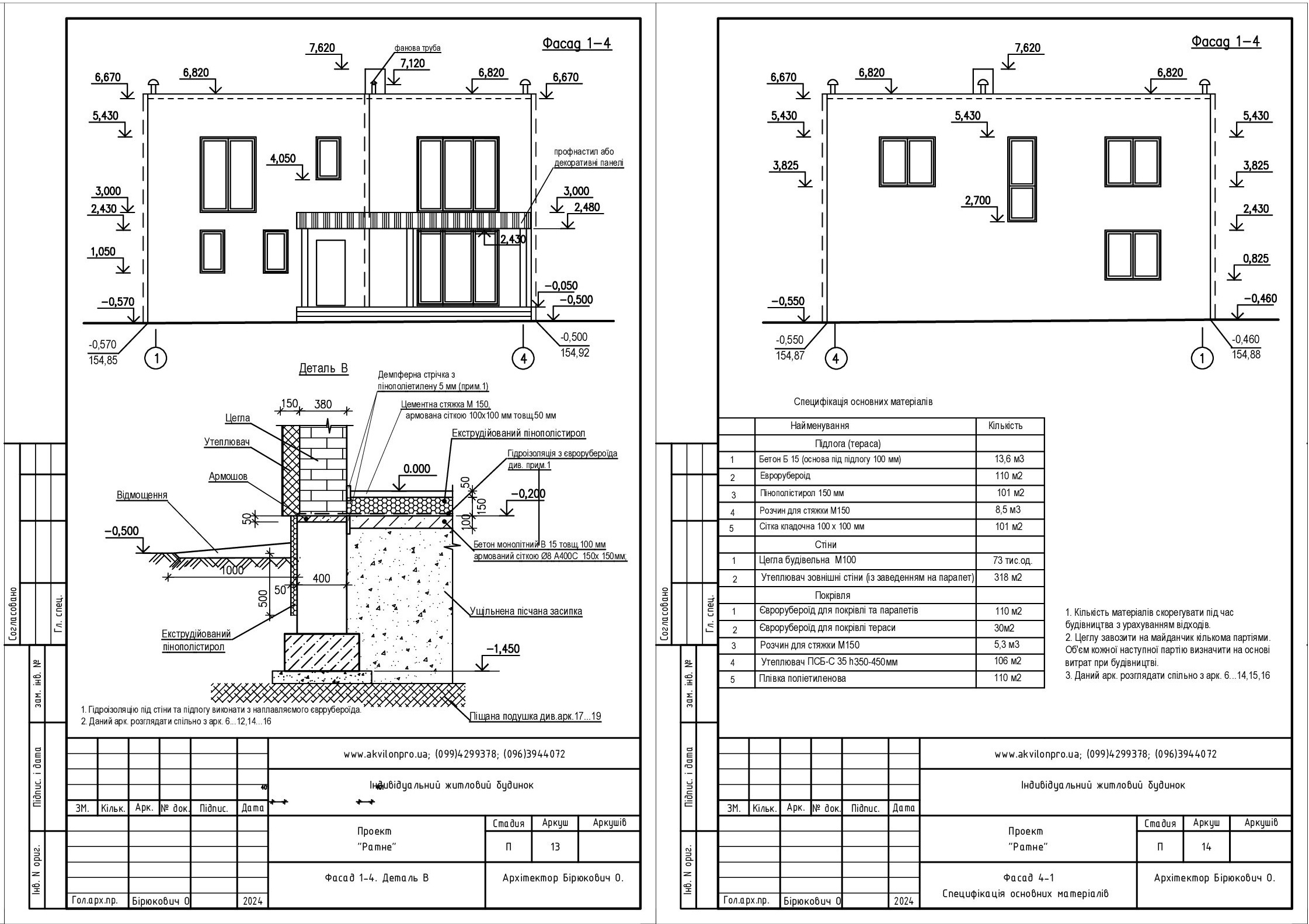

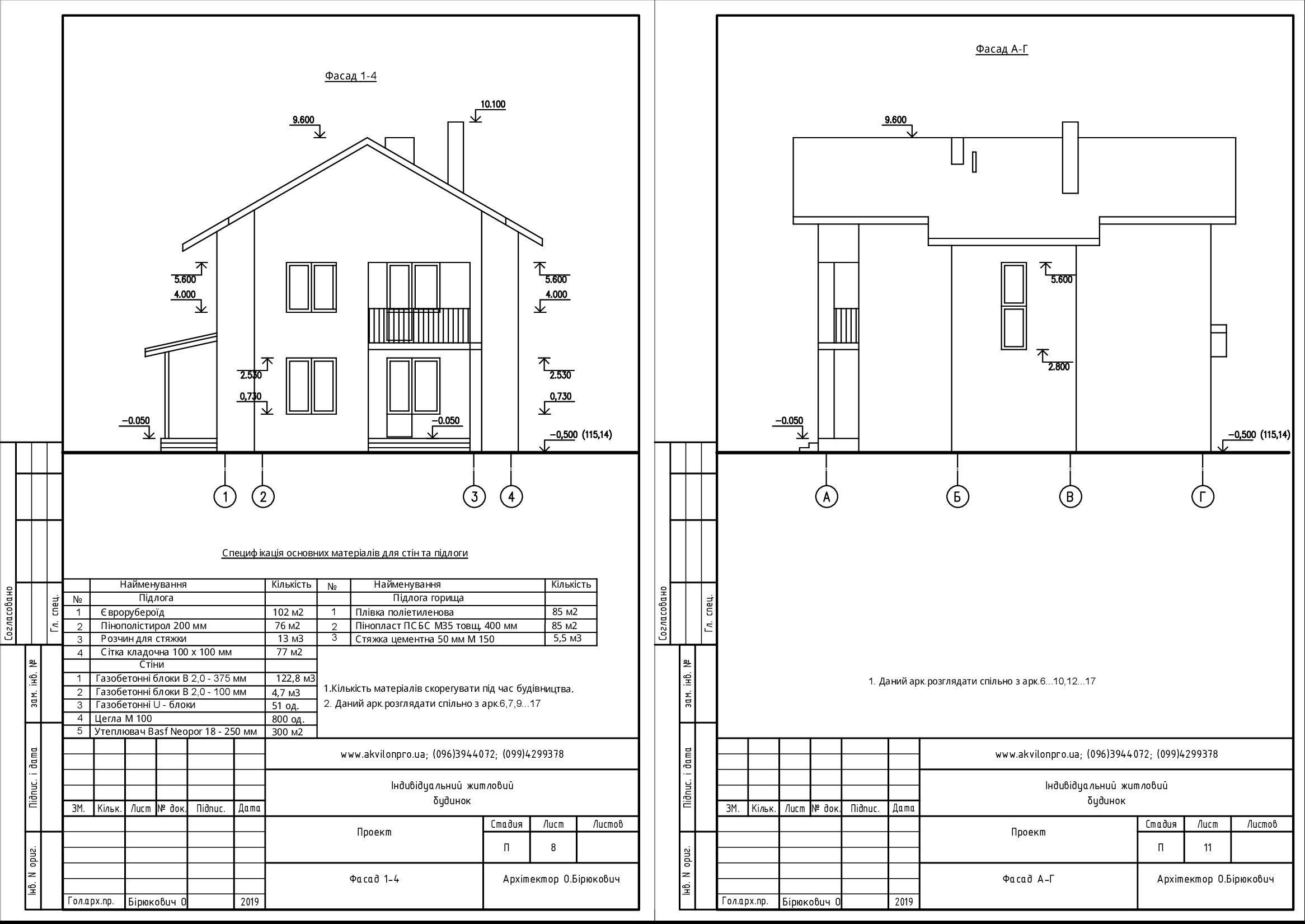

Чотири фасаду будинку по осях. На цьому аркуші відображається кількість основних стінових матеріалів в м3, і фрагмент огорожі.

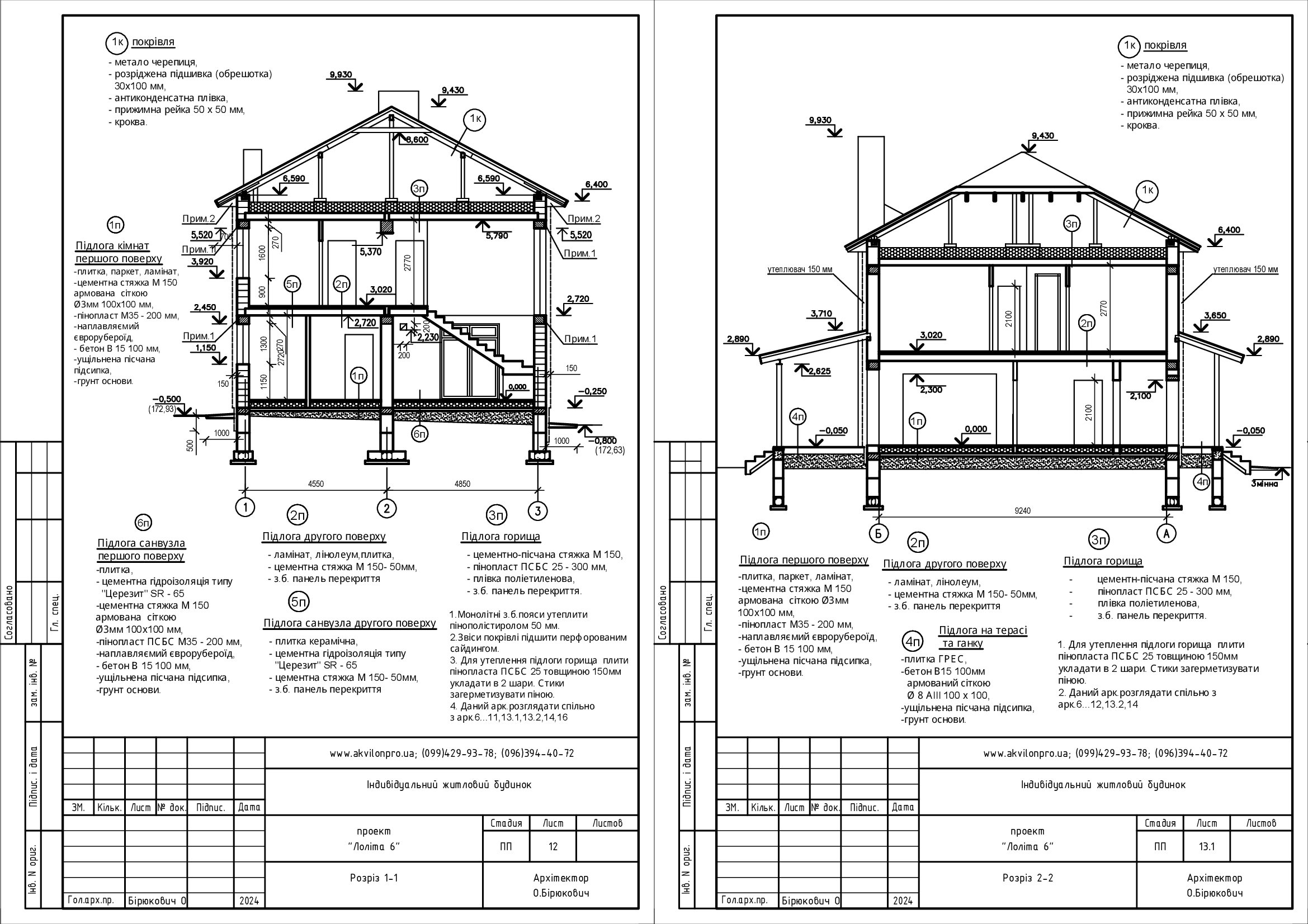

Розріз по осі 1-1 На цьому аркуші відображаються висоти внутрішніх елементів будинку, і описується склад стін, перекриття, покрівлі.



Розріз по осі 2-2 на цьому аркуші відображаються висоти внутрішніх елементів із протилежного попереднього листу ракурсу.

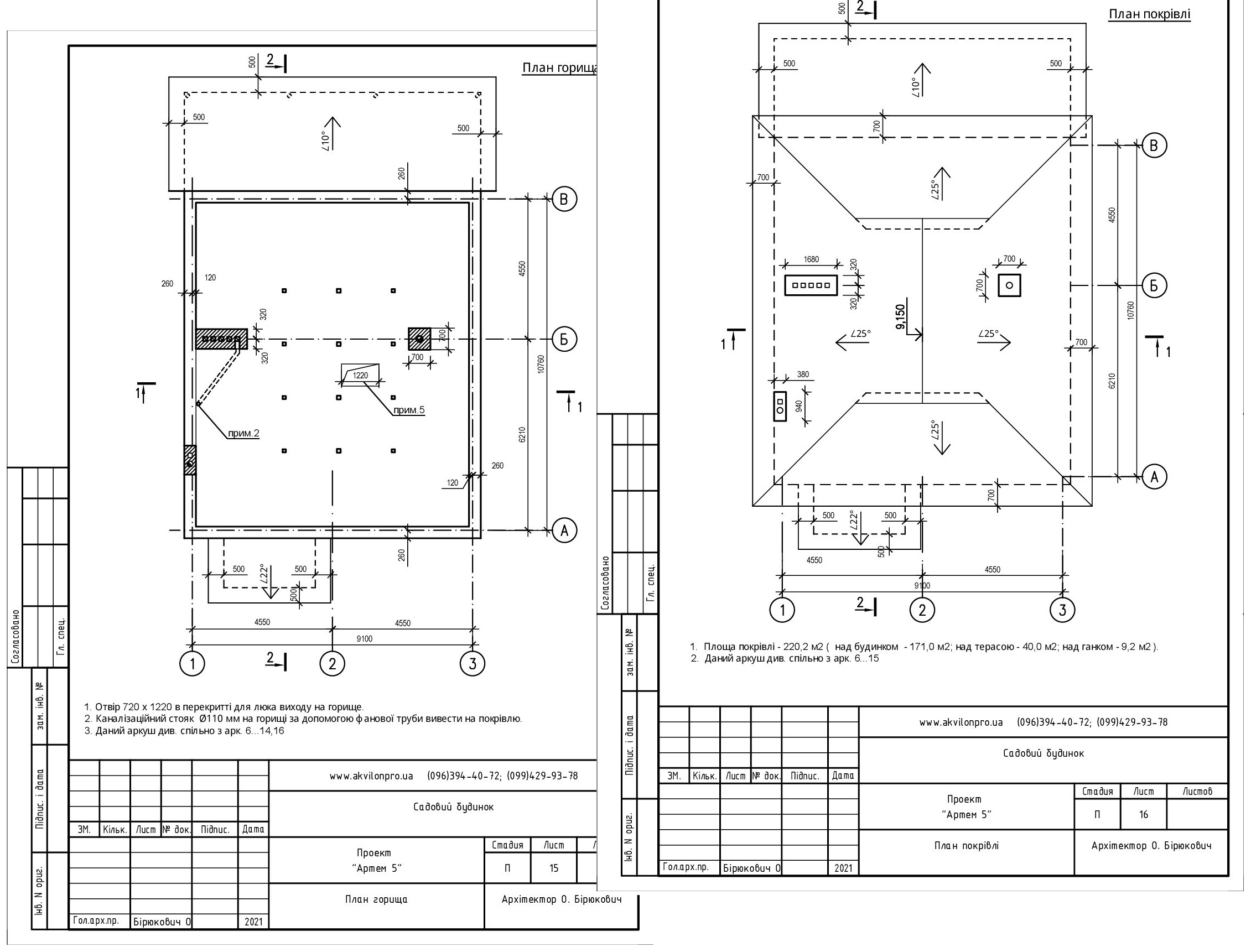

План покрівлі. На цьому аркуші відображається форма даху, основні розміри, площі та відмітки.



Схема вентиляційних і димових каналів. На цьому аркуші відображаються канали для підключення котла та вентиляції з відмітками висот і основними прив'язками.



Схема розміщення елементів подушки фундаменту. На цьому аркуші відображається форма подушки фундаменту з основними перерізами і прив'язками.

(Фундамент за замовчуванням розраховується під хороші грунти з несучою здатністю> 2 кг/см2, але при наявності даних геологічної розвідки може бути перерахований, за окрему плату, під грунти на вашій ділянці)



Схема розміщення елементів стін фундаментів. На цьому аркуші відображаються стіни фундаментів з відмітками перетинів, основними розмірами, і характерним розрізом



Схема розкладки фундаментних блоків. На цьому аркуші відображена розгортка розкладки блоків ФБС з основними відмітками висот, маркуванням і прив'язкою до осей. (Лист присутня тільки в разі збірних фундаментів)



Розгортка стін ганку. На аркуші відображена схема розкладки блоків під ганок (при збірних фундаментах) або план заливки фундаменту під ганок



Розрізи по фундаментам. Перетини фундаментів в ключових місцях згідно відміток на плані фундаментів



Армування фундаментів. Схема армування фундаментів в ключових місцях.



Специфікація матеріалів по фундаментам. На цьому аркуші знаходиться розрахунок кількості основних матеріалів на будівництво фундаменту (бетон, арматура)



План монолітного залізобетонного пояса 1го поверху. На цьому аркуші знаходиться план залізобетонного монолітного пояса під укладання панелей перекриття, основних перетинів арматури і специфікація матеріалів пояса.



Специфікація матеріалів монолітного поясу



Схема розміщення елементів перекриття першого поверху. На аркуші відображена розкладка пустотних залізобетонних панелей та примітки.

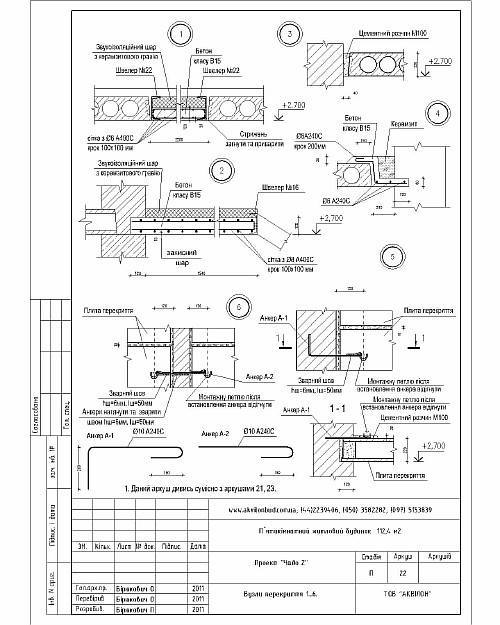

Вузли перекриття. На аркуші відображено вузли монолітних ділянок перекриття і схема армування.



Специфікація перекриття 1го поверху. На аркуші відображена специфікація матеріалів для перекриття 1го поверху та примітки





Перемички 1го поверху. На аркуші відображена схема розташування готових перемичок над віконними, дверними прорізами і специфікація.

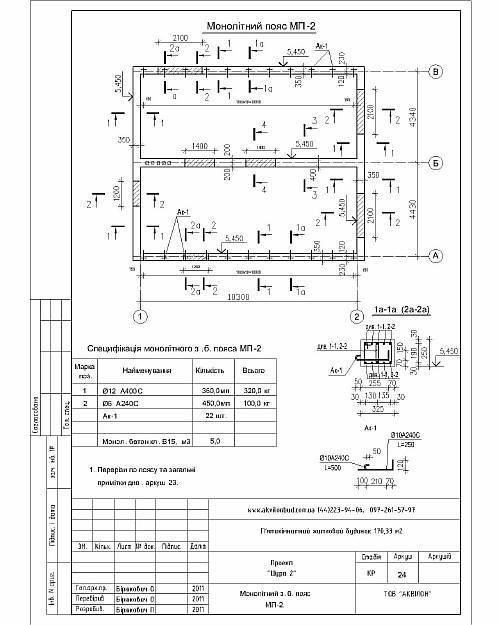

Монолітний пояс 2го поверху. На аркуші вказується план могнолітного пояса під укладання перекриття 2го поверху зі специфікацією.



Перекриття 2го поверху. На аркуші відображена схема укладання балок перекриття між 2м поверхом і горищем зі специфікацією.



Вузли перекриття 2го поверху. На аркуші відображено вузли кріплення балок перекриття та основні елементи.

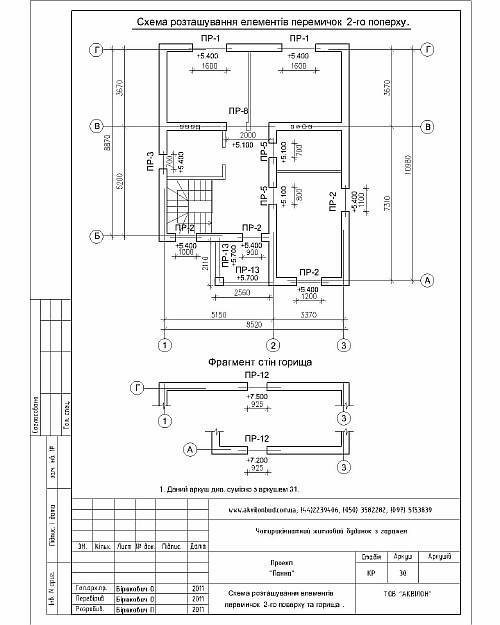

Перемички 2го поверху. На аркуші відображена розкладка готових залізобетонних перемичок над вікон і дверима 2го поверху.



Відомість перемичок. На аркуші відображена загальна відомість перемичок

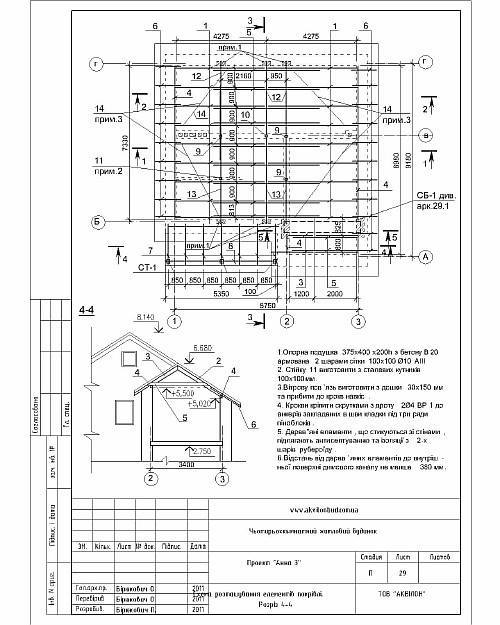

Схема розміщення елементів покрівлі. На аркуші показано розташування крокв і основних елементів покрівлі



Вузли покрівлі. На аркуші показані основні вузли кріплення деталей покрівлі між собою



Специфікація елементів покрівлі. На аркуші зібрані всі матеріали по покрівлі для замовлення .



Схема армування газобетону. На аркуші показана схема закладки арматури в газобетонні блоки.



Листи які присутні на проектах каркасних будинків: Розташування стійок дерев'яного каркасу першого поверху.



Розташування елементів дерев'яного перекриття



Специфікація матеріалів по дерев'яному перекриттю для замовлення лісопильці.



Розгортка каркаса по кожній стіні будинку

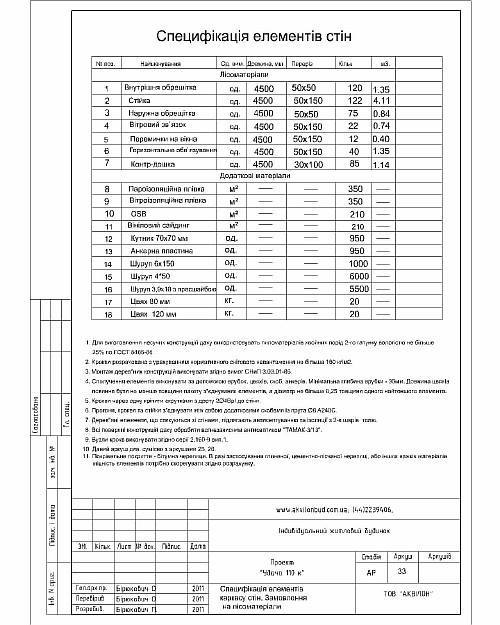

Специфікація дерев'яного каркаса для замовлення на лісопильці.



Особливості покрівлі і розріз стіни каркасного будинку.



У проекті всі розрахунки матеріалів дано без запасу і вимагають уточнення прорабом перед початком будівництва.
