Триквартирний будинок 160 м2 з прибудови-розвалюхи

Проект реконструкції будинку - триквартирний будинок з прибудови

Максимально раціональний проект реконструкції будинку.

Проект розроблений у 2013 г.

Вихідні дані:

Старий будинок побудовано у 1947 г.

  • Фундаменти - стовбчасті цегляні,
  • Cтіни - глинобитні, обкладені зовні цеглою,
  • Перекриття -дерев'яні,
  • Порівля -шифер.
  • Під частиною будинку розташований підвал.


Старий будинок складається з двох квартир.

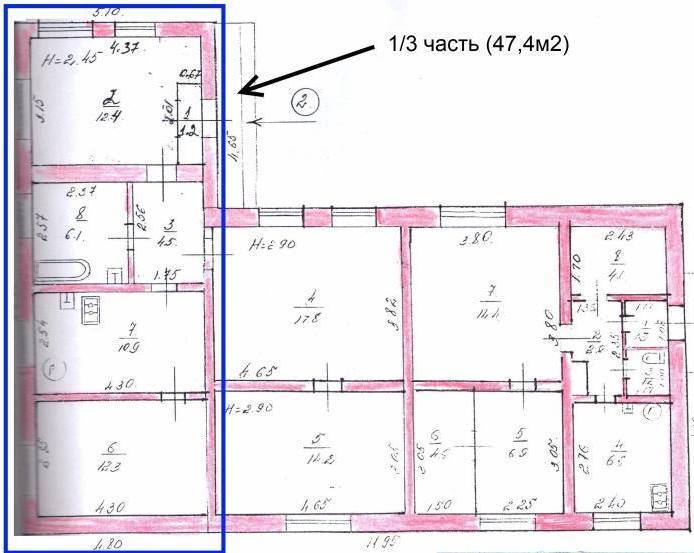

За рішенням суду двоквартирний будинок підлягає розділу на три частини, кожна з яких має площу близько 47,4 м2



Часть дома которая подлежит реконструкции



Завдання:

  • Необхідно розробити проект реконструкції 1/3 частини будинку.
  • Слід врахувати, що в цій, 1/3 частини площею 47,4 м2, необхідно передбачити місце для проживання трьох сімей.
  • Кожна з сімей складається з 2-3 осіб.

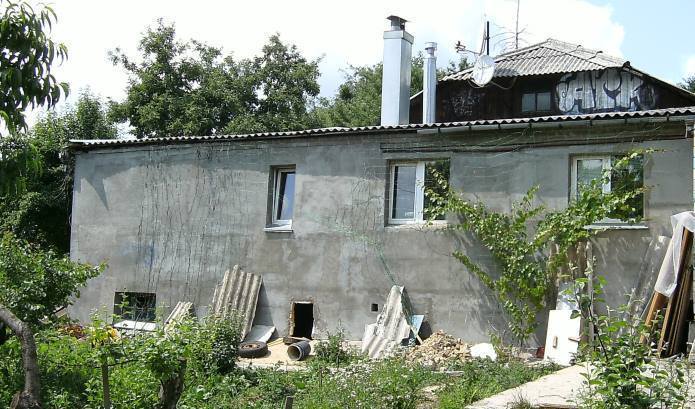

Так виглядає частину будинку що підлягає реконструкції.

часть дома для реконструкции

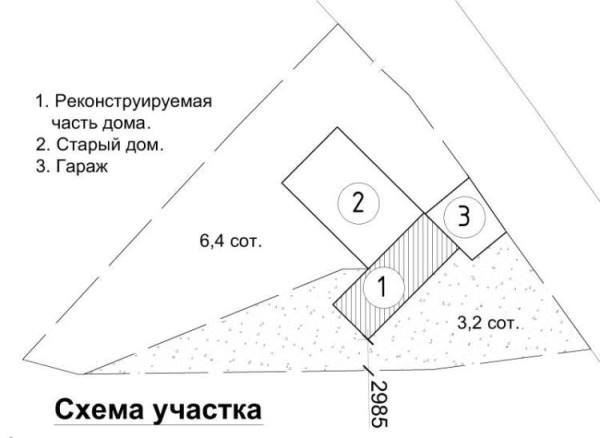

Обмеження.

  • Ділянка складної форми.
  • Площа ділянки на якій розташована частина будинку що реконструється 3,2 сотки.
  • Від кута будинку до межі ділянки менш 3м.



генплан реконструкции



Проект:

  • Прийнято рішення збільшити будинок на 0,5 м завширшки і 1,5 м в довжину.
  • У цьому випадку прохід між будинком і парканом буде 1,5 м.
  • Стіна частини будинку що реконструюється межує зі старим будинком орієнтована на північ. Вікна в ній не передбачені.

Всі вікна орієнтовані на південь.

У зв'язку з тим, що ділянка має ухил під будинком запроектований житловий цокольний поверх.

Загальна площа будинку після реконструкції складтиме 161,55 м2.

Конструкції:

  • Стовпчасті фундаменти буде посилено і перетворено на стрічкові фундаменти з монолітного залізобетону.
  • Перекриття — дерев'яні,
  • Стіни — дерев'яний каркас с заповненням мінватою.

Планування:

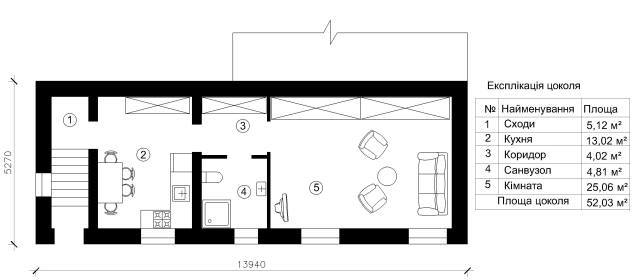

У цокольному поверсі розміститься однокімнатна квартира що складається зі сходів, які служить і тамбуром, кухні, санвузла та житлової кімнати.

Уздовж глухої стіни передбачено місце для шафа-купе.

Загальна площа цокольного поверху 52 м2.

план цокольного этажа

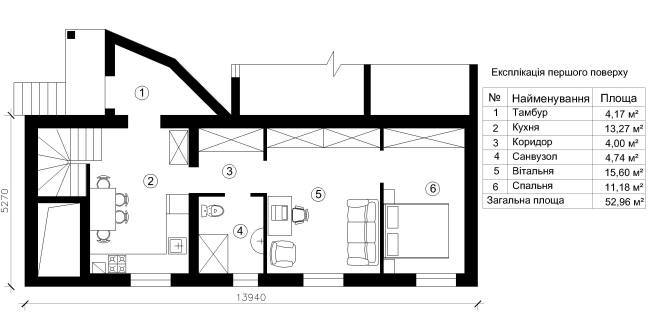

Передбачено два варіанти планування першого поверху.

Варіант перший - двокімнатна квартира площею 53 м2 .

Вариант планировки первого этажа

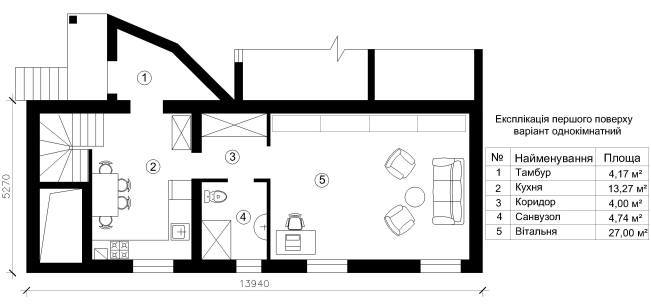

Варіант другий - однокімнатна квартира.

вариант однокомнатной квартиры после реконструкции

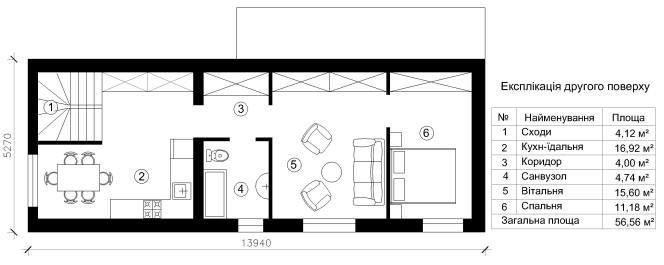

На другому поверсі розміщується третя квартира що складається з кухні, санвузла, і двох спалень.

третий этаж после реконструкции

Площа квартири - 56,6 м2.

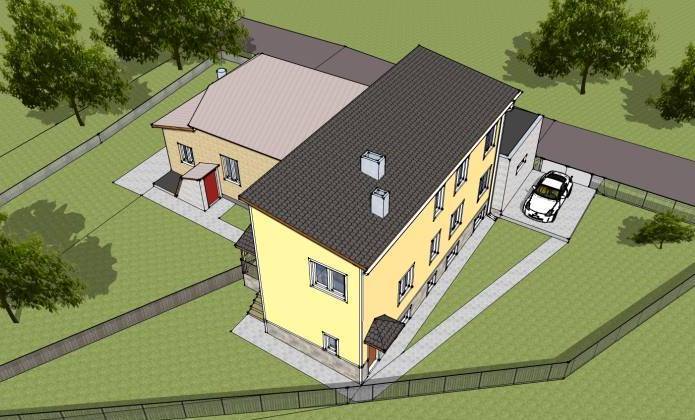

Загальний вигляд після реконструкції.

общий вид 3х семейного дома после реконструкции

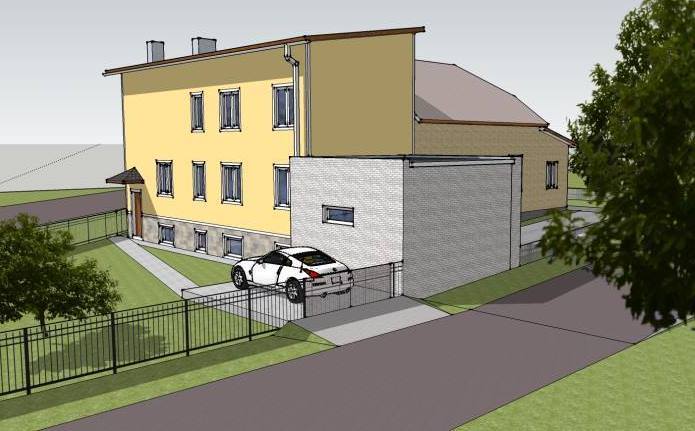

Вид з боку в'їзду.

вид со двора после реконструкции

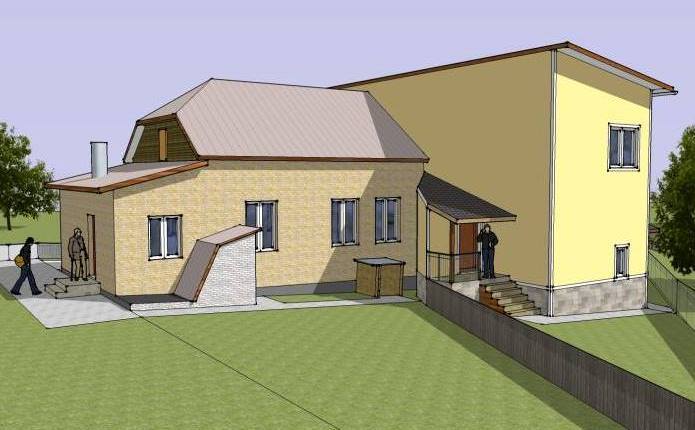

Вид з боку входу в будинок.

вид со стороны входа в дом

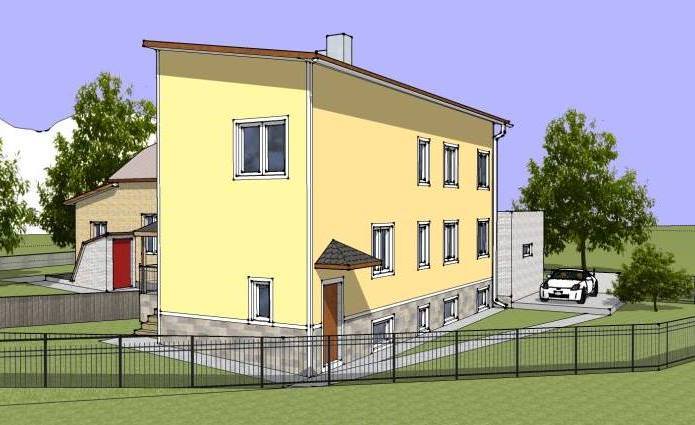

Вид з боку вулиці

вид со стороны улицы

Варіант з сонячними панелями, тепловим насосом та геліоколлектором.

Енергоефективна реконструкція класу А+

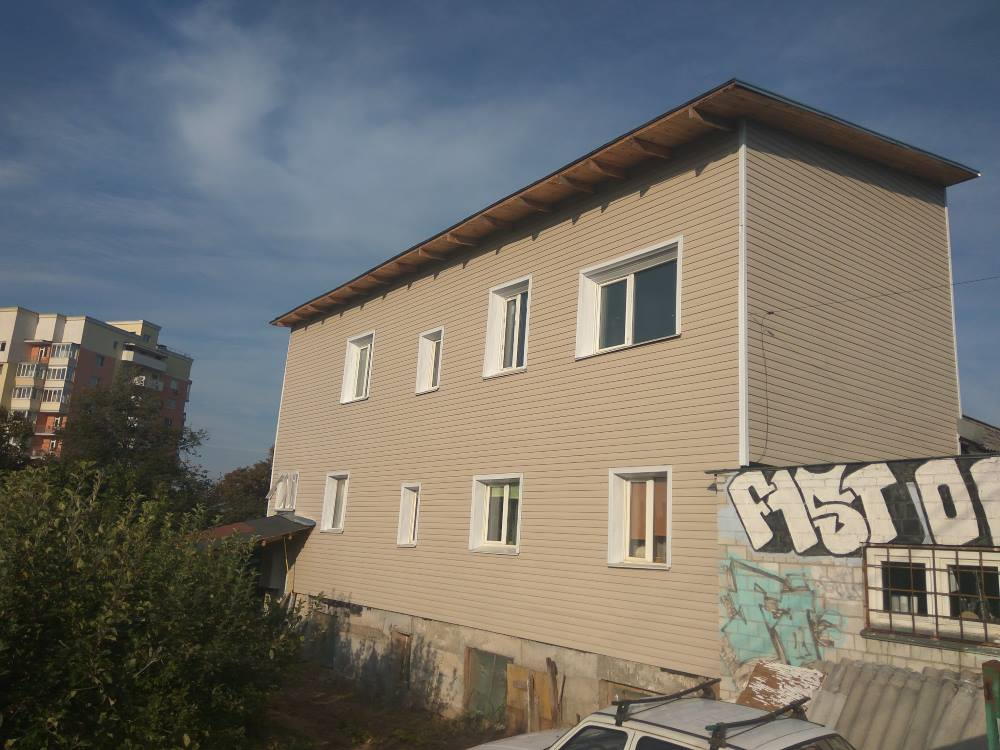

Проект реалізований в 2019 році.

Енергоощадний дом після реконструкції

Якщо Вам потрібно реконструювати Ваш будинок, телефонуйте зараз і ми разом вирішимо як це раціонально зробити!

Олексій Бірюкович. Сертифікований архітектор AkvilonPro

Дивись проект реконструкції дачі в триквартірний будинок

Дивись всі проекти реконструкції будинків
