Ромашка 3 (69м²)

Рейтинг: 3.34/5 (29 Голосів)
icon zoom

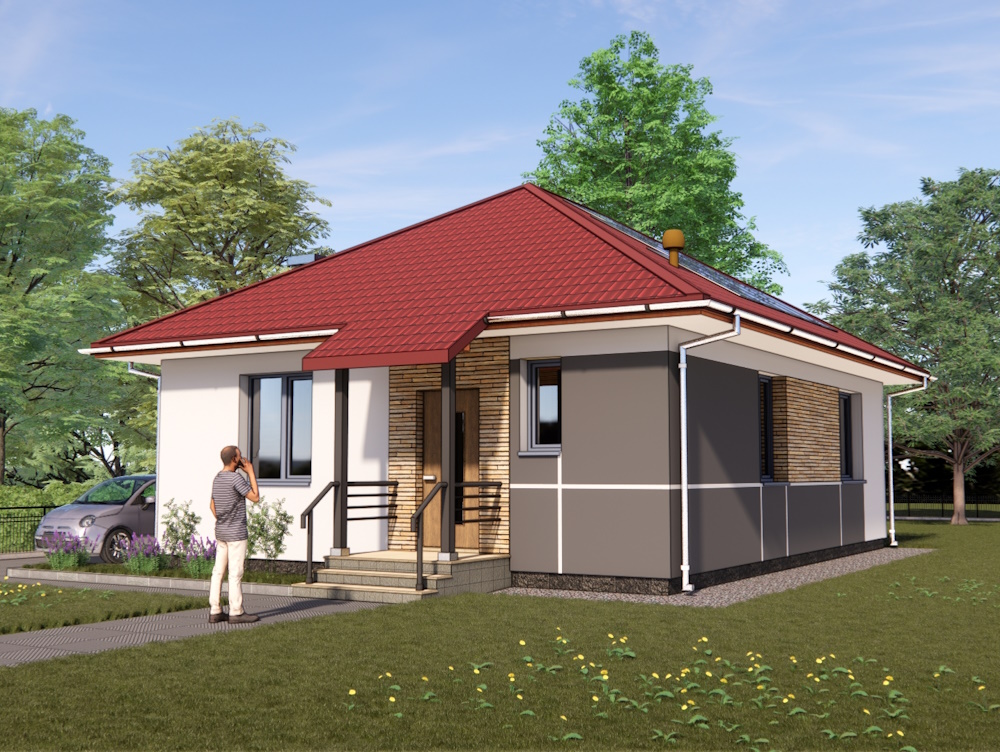

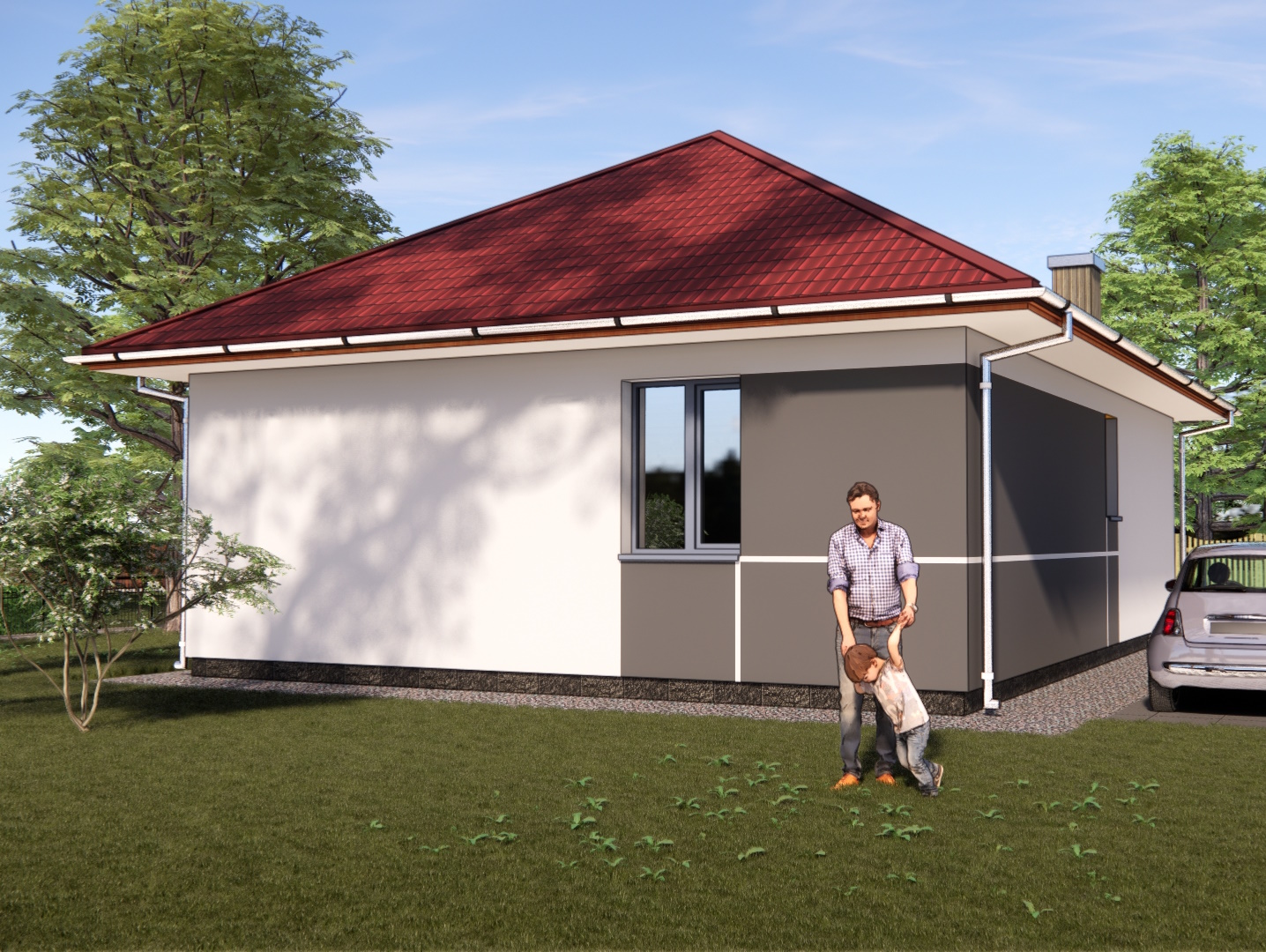

Головний фасад Задній фасад
Проект одноповерхового будинку 8 х 10 м. Площа 69 м2. Три спальні, кухня, санвузол котлова. Стіни газоблок, перекриття дерев’яне.:
  • Загальна площа:69 м²
  • Габарити будинку:10.5 м х 8.4 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Газобетонний блок 375 мм
  • Перекриття:Дерев'яні балки, Нема
  • Покрівля:Скатна
  • Покрівельне покриття:Металочерепиця
Проект одноповерхового будинку 8 х 10 м Ромашка 3 69 м2
Ціна проекту:
8200 грн.
Купити Проект
план першого поверху проекту будинку, Ромашка 3
НайменуванняПлоща м2
1Передпокій 3.3
2Котлова 3.2
3Кухня 13.4
4Коридор 3.2
5Санвузол 6.0
6Спальня 12.2
7Вітальня 17.5
8Спальня 10.0
Загальна площа поверху68,8
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Газобетонний блок 375 мм
Покрівельні покриття Металочерепиця
Кількість поверхів 1
Пол першого поверху По грунту
Висота першого поверху 2.7 м
Перекриття першого поверху Дерев'яні балки

Проект одноповерхового будинку 8 х10 м з двома спальнями і кухнею їдальні.

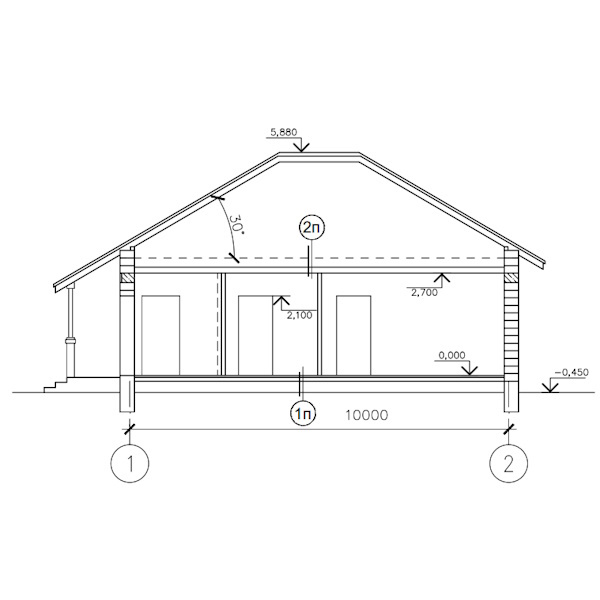

чертеж дома одноэтажного проект Ромашка 3

Проект "Ромашка 3" це максимально простий в будівництві невеликий трикімнатнй одноповерховий будинок розмірами 8.42 х 10.52 . Будинок має просту прямокутну форму.

З міркувань економічності в будинок передбачений один вхід. Перед входом запроектований невеликий ганок розмірами 1.4 х 1. 9 м.
Дах над ганком є продовженням загальної покрівлі. Будинок накритий чотиресхилим дахом. Вхід на горище з середини будинку. На даху розташовані дві труби. Одна від котла, інша з кухні. Зовнішнє оздоблення — декоративна штукатурка. Цоколь оздоблений морозостійкою керамічною плиткою.

При вході розташований невеликий передпокій, який виконує функції тамбура. З одного боку розташоване господарська приміщення або котлова. Об’єм котлової достатній для розміщення газового або електричного котла. При необхідності в котловій є можливість розташувати невеликий котел на твердому паливі.

З іншого боку прихожей знаходиться кухня. З метою збільшити площу кухні та позбутися коридору кухню запроектували прохідною. Це дозволило отримати досить велику кухню площею 13.4м2.

За стіною кухні знаходиться просторий санвузол з вікном. Наближення санвузла до кухні дало можливість об’єднати вентиляційні труби та зменшити довжину каналізаційної та водопровідної труби.

Три житлові кімнати площею від 10 до 17.5 м2 знаходяться в глибині будинку.

Для доступу на горище в коридорі розташований люк.

Подібний проект будинку з іншої плануванням і двосхилим дахом ви можете подивитися тут

Стіни будинку з газоблоків товщиною 375 мм. Для будівництва вам знадобиться 38 м3 газоблоків. Фундамент стрічковий з монолітного залізобетону. Для спорудження фундаменту необхідно 28 м3 бетону.

Для покрівлі балок перекриття, крокв та інших елементів знадобиться близько 12.3 м3 лісоматеріалів.

Фундаменти розроблені для однорідних непросідаючих грунтів з умовним розрахунковим тиском на грунт 1,5 кг/см2 і відсутністю грунтових вод. Глибина промерзання прийнята 1,050 м. Конструкцію фундаментів потрібно скорегувати згідно результатів геологічних вишукувань на майданчику будівництва.

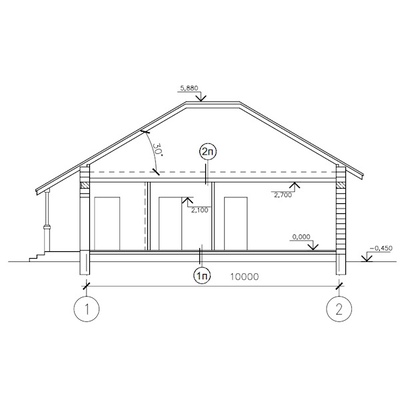

Проект складається з архітектурних креслень та креслень конструкцій. Архітектурні креслення включають в себе план будинку, фасади і розрізи. Креслення конструкцій складаються з плану фундаментів, плану монолітного залізобетонного поясу, перемичок, балок перекриття, креслень покрівлі, а також вузлів та деталей.
На аркушах креслень знаходяться докладні специфікації матеріалів.

До проекту додаються «Ескізні намірі забудови" які вам будуть потрібні для отримання будівельного паспорта.

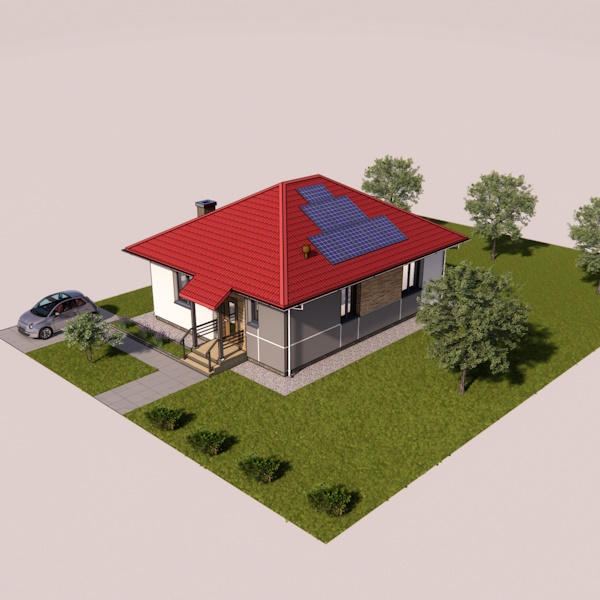

До ескізних намірів входить «Схема забудови земельної ділянки" на якій указано розташування будинку на вашій ділянці.

Проект трикімнатного будинку Ромашка 3 площею 68 готовий на 100 відсотків.

При необхідності проект буде надісланий вам Новою поштою.

Пишіть на емейл або телефонуйте і ви отримаєте доаткову інформацію максимально швидко.
