Жуляни (210м²)

Рейтинг: 4.33/5 (3 Голосів)
icon zoom

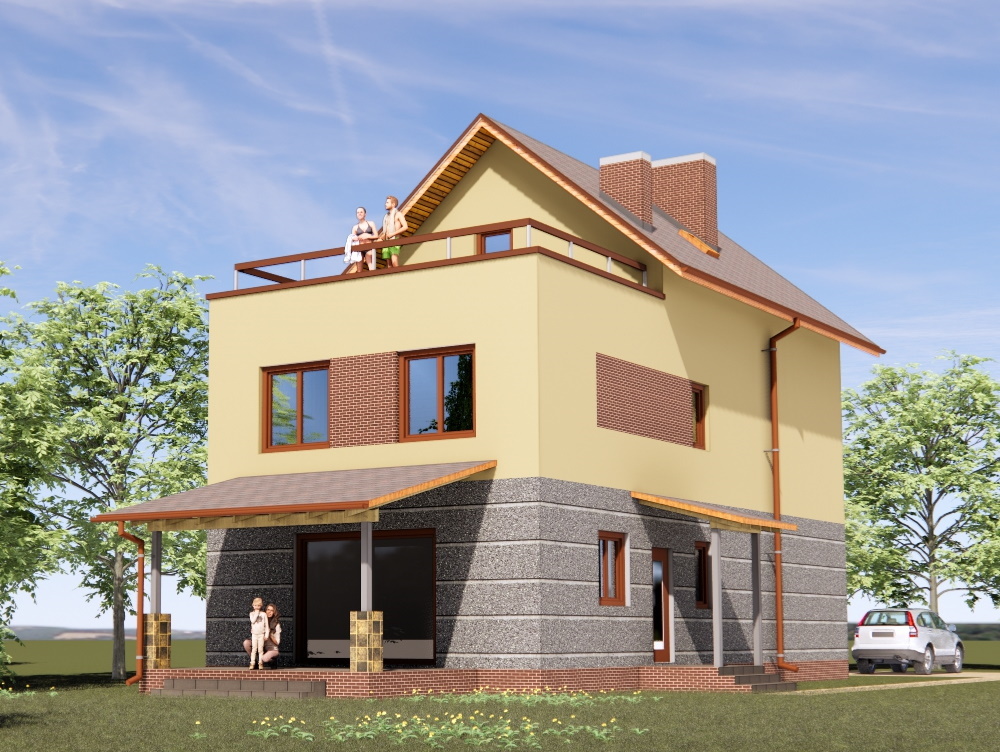

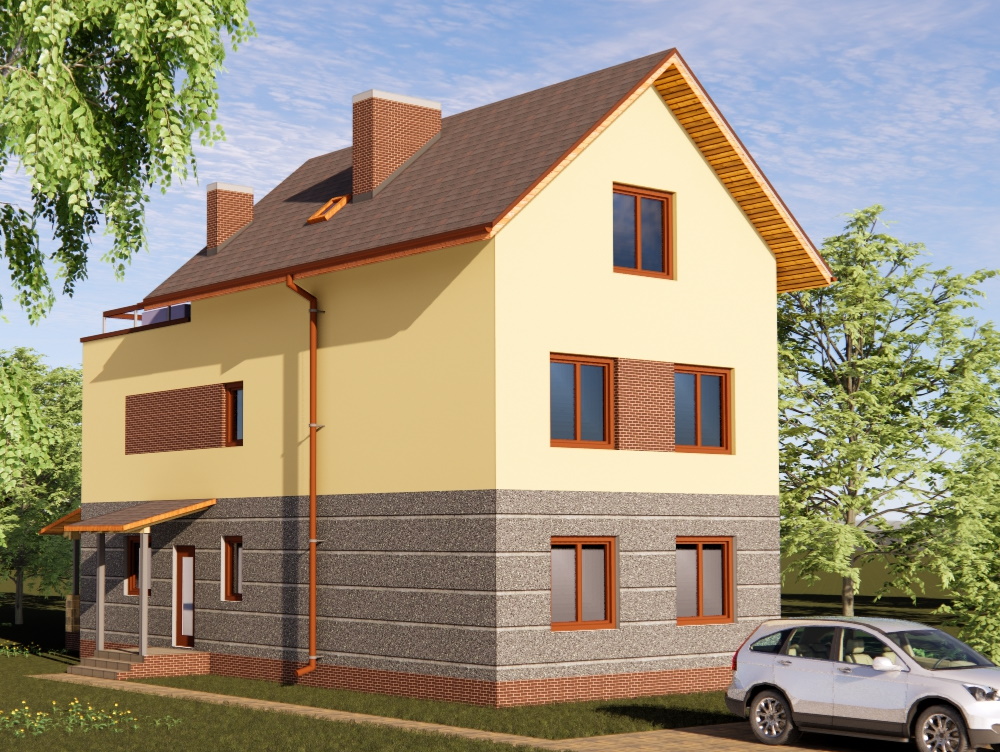

Головний фасад Задній фасад
Проект двоповерхового будинку з мансардою для вузької ділянки:
  • Загальна площа:210 м²
  • Габарити будинку:7.0 м х 14.44 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові збірні залізобетонні
  • Зовнішні стіни:Газобетонний блок 375 мм
  • Перекриття:Залізобетонні панелі, Залізобетонні панелі
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Проект двоповерхового будинку з мансардою 210 м2 Жуляни
Ціна проекту:
14900 грн.
Купити Проект
проект Жуляни, план першого поверху
НайменуванняПлоща м2
1Тамбур 2.1
2Передпокій 8.9
3Кухня-студіо 27.6
4Санвузол 4.9
5Котлова 4.5
6Сходи 5.6
7Гардеробна 2.0
8Спальня 12.7
9Спальня 12.7
Загальна площа поверху81
проект Жуляни, план першого поверху
НайменуванняПлоща м2
1Туалет 2.1
2Передпокій 7.3
3Кухня-студіо 27.6
4Санвузол 4.9
5Котлова 4.5
6Сходи 5.6
7Гардеробна 2.0
8Кабінет 27.5
Загальна площа поверху81,5
проект Жуляни, план другого поверху
НайменуванняПлоща м2
1Передпокій 9.6
2Спальня 12.7
3Спальня 12.7
4Спальня 12.7
5Спальня 12.7
6Санвузол 5.5
7Гардеробна 4.5
8Сходи 4.5
9Комора 3.2
Загальна площа поверху78,1
проект Жуляни, план другого поверху
НайменуванняПлоща м2
1Передпокій 6.1
2Спальня 12.7
3Спальня 12.7
4Санвузол 4.5
5Спальня 27.5
6Санвузол 5.5
7Гардеробна 3.2
8Сходи 4.5
Загальна площа поверху76,7
проект Жуляни, план мансардного поверху
НайменуванняПлоща м2
1Передпокій 5.2
2Кiмната 27.7
3Санвузол 5.0
4Сауна 3.7
5Комора 4.5
Загальна площа поверху46,1
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові збірні залізобетонні
Стіни Газобетонний блок 375 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 3
Конфігурація другого поверху повний
Пол першого поверху По грунту
Висота першого поверху 27.7 м
Висота другого поверху 27.7 м
Висота стіни мансарди 2.5 м
Перекриття першого поверху Залізобетонні панелі
Перекриття другого поверху Залізобетонні панелі

Проект двоповерхового будинку з мансардою для вузької ділянки

Проект двухэтажного дома с мансардой 210 м2 ЖуляныПроект будинку з мансардою для вузької ділянки. Розміри будинку 7 х 14.5 м. До будинку приєднана тераса площею близько 14 м2. Частина мансардного поверху це покрівля на якій розташований відкритий майданчик площею близько 27 м2.

Перший поверх складається з наступних приміщень: тамбура, передпокою, кухні об'єднаної з вітальнею, двох спалень, комори та санвузла. Призначення тамбура максимально зменшити тепловитрати в холодну пору року. В передпокої передбачене місце для шафи з верхнім одягом. Під сходами розташована комора. Поруч розташована простора кухня — їдальня площею 27,6м2. З приміщення запроектований вихід на терасу площею 14 м2. В глибині першого поверху розташовано дві спальні по 12.7 м2 кожна.

На другому поверсі розташовано чотири спальні площею по 12. 7 м2. Кімнати розділені перегородками. При бажанні спальні можливо об’єднати та отримати кімнати площею близько 28 м2. Поруч з спальнями розташований санвузол та дві гардеробні.

В мансарді розміщені сауна, тренажерний зал або кімната відпочинку та відкрита тераса на покрівлі.

Фундамент стрічковий монолітний залізобетонний. Стіни фундаменту з бетонних блоків. Проектом передбачено, що основа стрiчкових фундаментiв пiсок дрібний та пилуватий, з прошарками супiску, малого ступеню водонасичення, середньоi щiльностi. Глибина промерзання 1.1 м. Підлога першого поверху по бетонній основі армованій сiткою, утеплена пінополастом 150 мм. Зверху пінопласту передбачена армована цементно-пісчана стяжка.

Стіни з газобетонних блоків товщиною 375 мм. Перегородки з газобетонних блоків товщиною 100 мм.

Перекриття першого та другого поверху - залізобетонні панелі. Перекриття мансарди - дерев'яне. Перекриття мансарди утеплюється рулонною мінеральною ватою 350 мм. З боку приміщення під мінвату прокладається пароізоляція з полієтиленової плівки.

Зовнішнє утеплення стін 150 мм.

Для опалення і приготування гарячої води передбачено використовувати електроприлади та тепловий насос який є найбільш економічним пристроєм як для опалення житла, так і для приготування гарячої води. Споживаючи 1 квт. електричної енергії тепловий насос виробляє від 4 до 5 квт. тепловой енергії. Більш детально про тепловий насос ви можете прочитати на нашому сайті в розділі «Інженерні системи».

Зовнішнє оздоблення будинку - декоративна штукатурка з фарбуванням.

При необхідності можуть бути розроблені індивідуальні проекти інженерних розділів: проекти опалення та каналізації, вентиляції та електропостачання.

Маючи індивідуальні проекти інженерних систем ви значно спростите будівництво і зменшите кількість переробок.
