Роберт (236м²)

Рейтинг: 5.00/5 (1 {Голос)
icon zoom

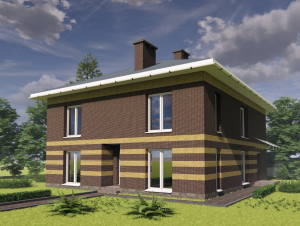

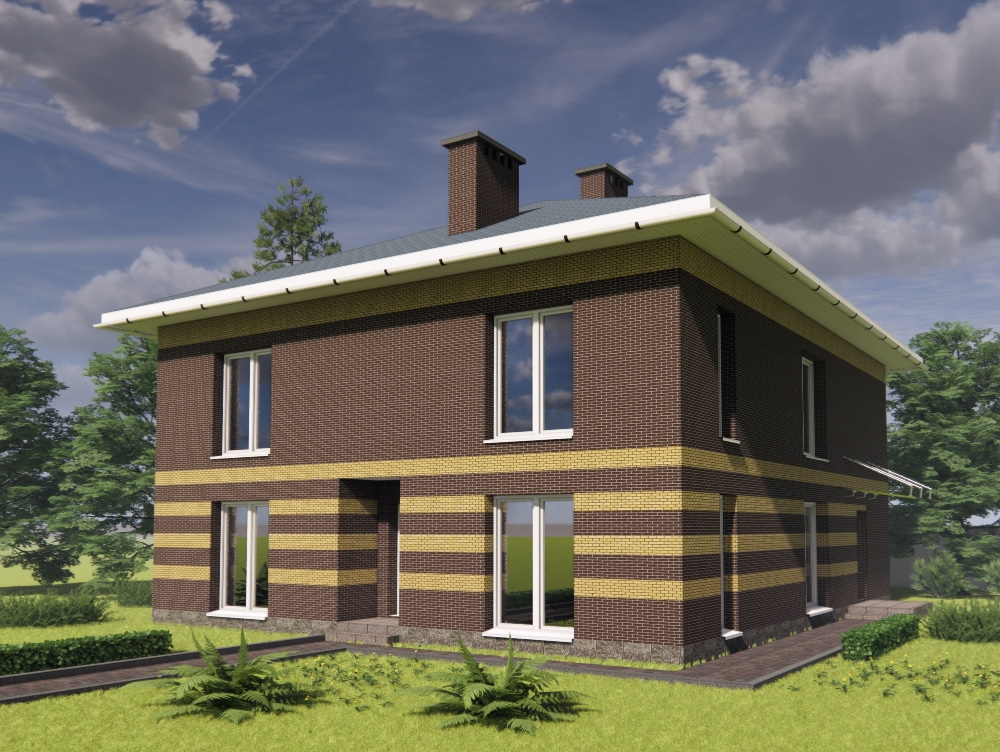

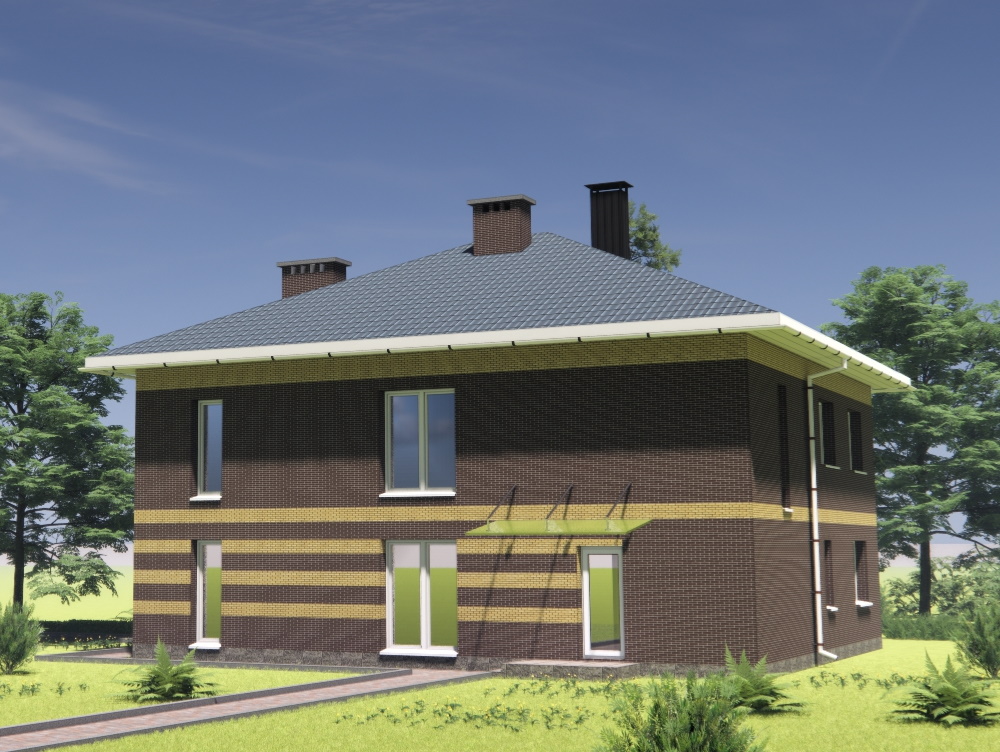

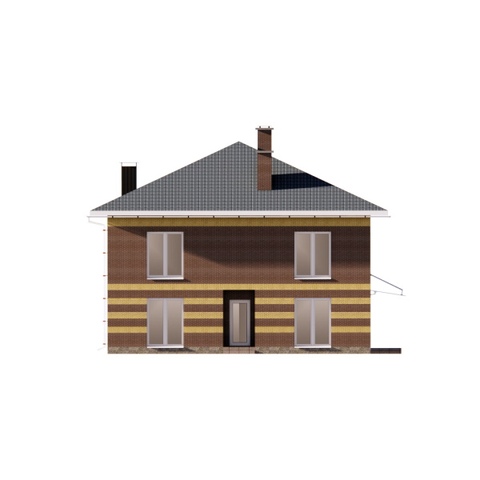

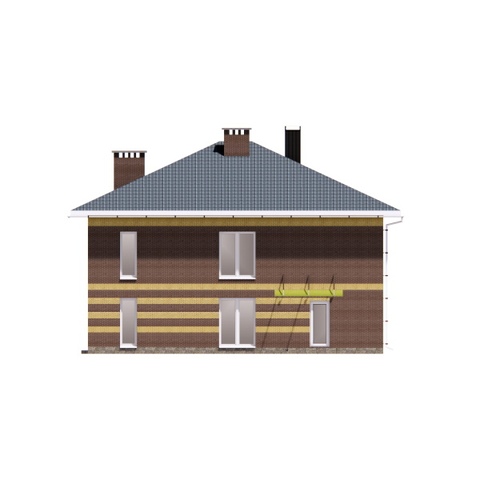

Головний фасад Задній фасад
Проект двоквартирного двоповерхового будинку площею 235 м2:
  • Загальна площа:236 м²
  • Габарити будинку:13.48 м х 12.0 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Керамблок 380 мм + утеплювач 100 + цегла 120 мм
  • Перекриття:Залізобетонні панелі, Залізобетонні панелі
  • Покрівля:Скатна
  • Покрівельне покриття:Металочерепиця
Проект двоквартирного будинку 235 м2 Роберт
Ціна проекту:
14900 грн.
Купити Проект
план першого поверху проекту будинку
НайменуванняПлоща м2
1Тамбур 6.6
2Кухня 12.0
3Передпокій 24.2
4Хол 11.6
5Котлова 12.0
6Спальня 15.7
7Туалет 3.6
8Ванна 6.0
9Коридор 11.8
10Спальня 16.2
Загальна площа поверху119,7
план другого поверху проекту будинку
НайменуванняПлоща м2
1Кiмната 9.0
2Кухня 12.0
3Передпокій 24.2
4Балкон 5.3
5Спальня 14.3
6Спальня 13.5
7Туалет 3.7
8Ванна 6.0
9Коридор 11.7
10Спальня 16.2
Загальна площа поверху115,9
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Керамблок 380 мм + утеплювач 100 + цегла 120 мм
Покрівельні покриття Металочерепиця
Кількість поверхів 2
Конфігурація другого поверху повний
Пол першого поверху По грунту

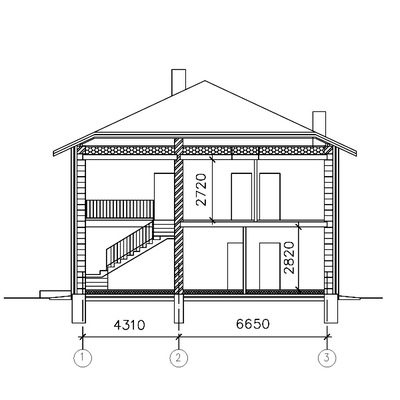

Висота першого поверху 2.82 м
Висота другого поверху 2.72 м
Перекриття першого поверху Залізобетонні панелі
Перекриття другого поверху Залізобетонні панелі

Проект двоквартирного двоповерхового будинку для двох родин

Загальна площа: 235 м²
Габарити будинку: 13.5 х 12 м

Проект двоповерхового будинку, який складається з двох квартир розташованих на кожному поверсі. Будинок простої прямокутної форми. Габаритні розміри будинку 13.48 х 12 м. На першому поверсі розташована квартира площею 108 м2. Ця квартира складається з двох спалень площею близько 16 м2, кухні об’єднаної з вітальнею загальною площею 36 м2 ванної кімнати, туалета та котельні. Передбачено, що до котельні можна зайти як з квартири на першому поверсі, так і з іншої квартири. Площа першого поверху дорівнює 119.7 м2.

Площа другої квартири 127.5 м2. Вхід до квартири збоку будинку через просторий хол в якому розташовані сходи на другий поверх та вхід до котельні. Ця квартира складається з трьох спалень площею від 13.5 до 16 м2, кабінету площею 9 м2, двох санвузлів та кухні об’єднаної з вітальнею загальною площею 36.2 м2. Для опалення будинку передбачена можливість використовувати як газовий котел, так і котел на твердому паливі. В котельні запроектоване вікно та вентиляційні канали.

Проектом передбачено, що грунт основи однорідний, не вологий та не просідаючий. Глибина промерзання прийнята 1 м. Тому під будинком запроектовані стрічкові фундаменти з монолітного бетону. Перед початком будівництва необхідно провести геологічні вишукування та скорегувати конструкцію фундаменту згідно отриманих результатів.

Підлога першого поверху по бетонній основі 100мм яка покладена на ущільнену піщану підсипку. Для утеплення підлоги застосований пінополістирол 150 мм. Зверху покладена армована цементна стяжка на яку укладається підлога. Стіни будинку з керамічних блоків товщиною 380мм з утепленням мінеральною ватою 100 мм. Зовнішнє оздоблення — декоративна цегла. Перекриття першого та другого поверхів залізобетонні плити. Перекриття другого поверху утеплене листами пінопласту загальною товщиною 350мм. Покрівля шатрова. Покрівельне покриття металочерепиця.

При необхідності можуть бути розроблені індивідуальні проекти інженерних розділів, а саме проекти опалення та каналізації, вентиляції та електропостачання.
Якщо вам потрібен проект блокованого двоквартирного будинку зверніть увагу на проект “Норд”. Будинок має розміри 11.8 х 13.6 м та складається з двох однакових чотирикімнатних квартир площею близько 130 м2. Такий будинок можливо розташувати на двох вузьких ділянках шириною по 10м.
