Крюківщина (258м²)

Рейтинг: 2.00/5 (1 {Голос)
icon zoom

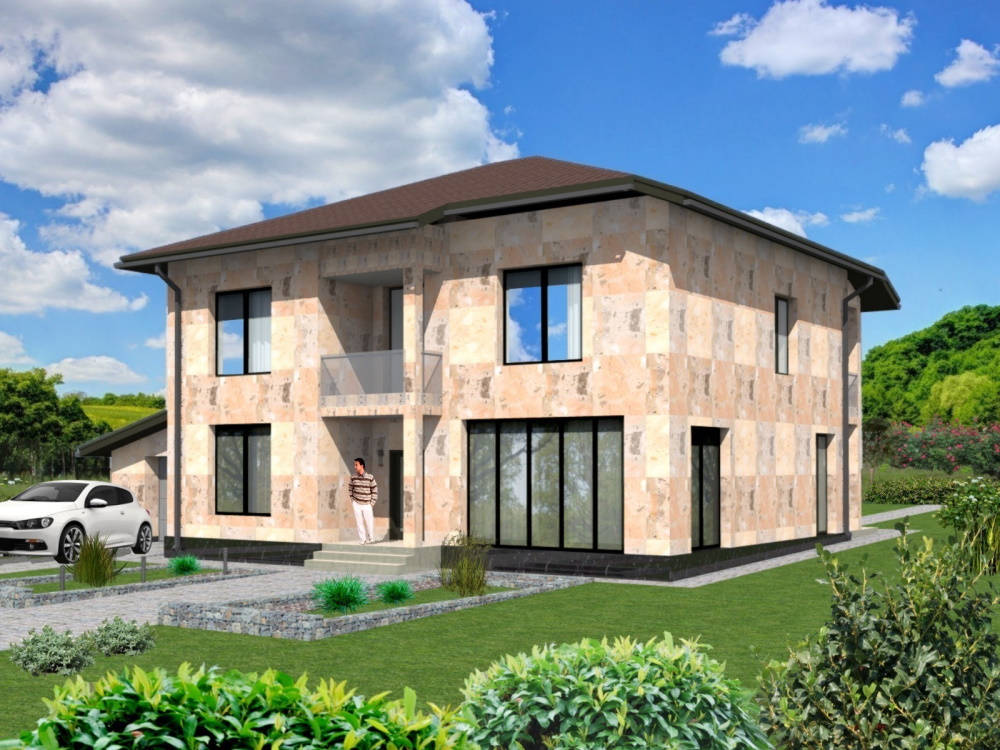

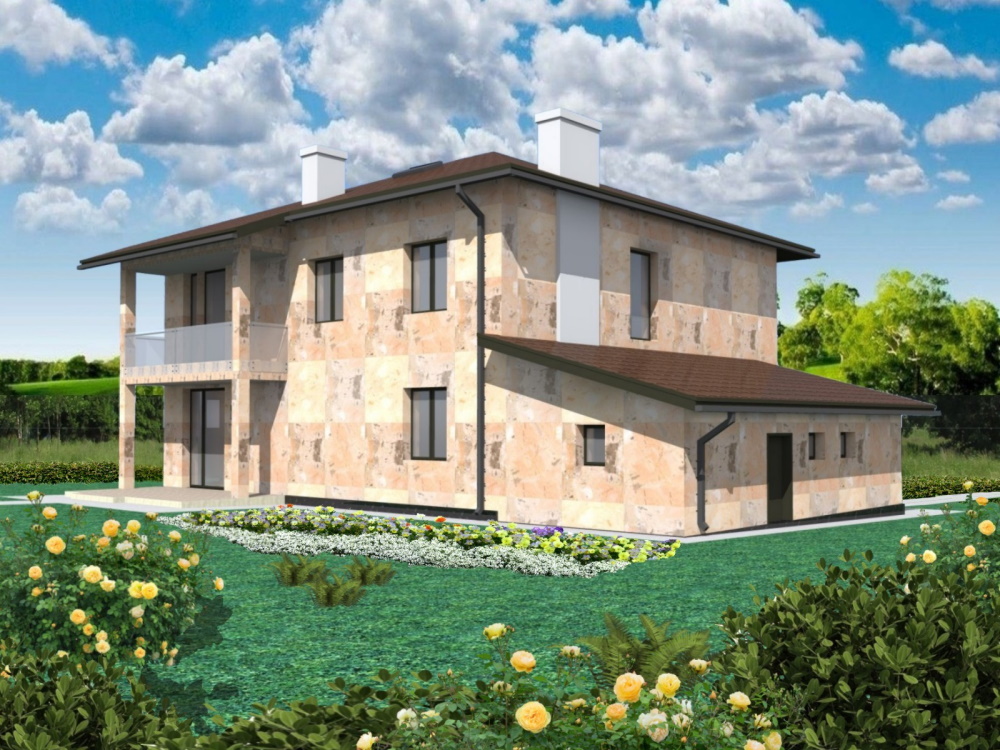

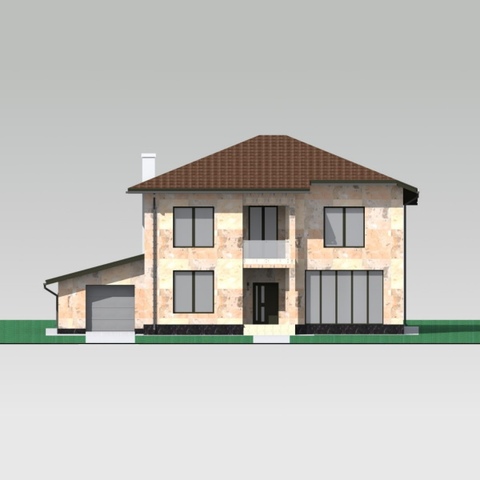

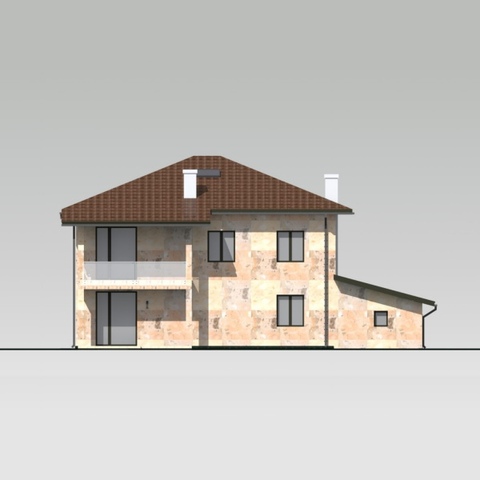

Головний фасад Задній фасад
Проект двоповерхового будинку з гаражем. Розроблений в Україні.:
  • Загальна площа:258 м²
  • Загальна площа без гаражу та підвалу:230 м²
  • Площа гаража:28 м²
  • Габарити будинку:17.38 м х 15.68 м
КОНСТРУКЦІЇ:
  • Фундаменти:Блоки чи монолітний бетон
  • Зовнішні стіни:Газобетонний блок 400 мм
  • Перекриття:Залізобетонні панелі, Залізобетонні панелі
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Проект двоповерхового будинку з гаражем 258 м2 Крюківщина
Ціна проекту:
14900 грн.
Купити Проект
план першого поверху проекту будинку
НайменуванняПлоща м2
1Тамбур 5.4
2Передпокій 12.7
3Коридор 2.5
4Кухня 18.0
5Вітальня 31.3
6Гардеробна 8.7
7Санвузол 12.9
8Сходи 6.3
9Спальня 16.0
10Гараж 28.0
11Котлова 8.0
Загальна площа поверху149,8
план другого поверху проекту будинку
НайменуванняПлоща м2
1Хол 18.1
2Спальня 20.5
3Санвузол 12.1
4Кабінет 9.0
5Спальня 25.8
6Гардеробна 7.9
7Спальня 15.0
Загальна площа поверху108,4
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Блоки чи монолітний бетон
Стіни Газобетонний блок 400 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Конфігурація другого поверху повний
Пол першого поверху По грунту

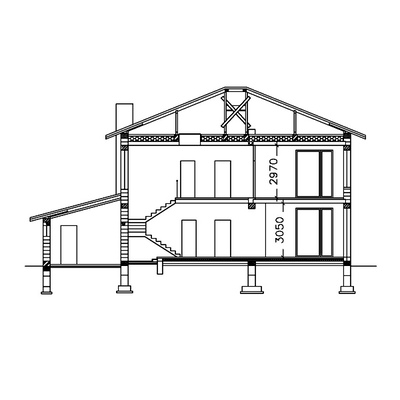

Висота першого поверху 3.05 м
Висота другого поверху 2.97 м
Перекриття першого поверху Залізобетонні панелі
Перекриття другого поверху Залізобетонні панелі

Проект двоповерхового будинку з чотирма спальнями та гаражем.

Проект двоповерхового будинку з гаражем. Ширина будинку 17.38 м. Цей будинок передбачено розміщати на широкій ділянці. Габарити будинку з гаражем 17.38 х 11.38 м.

Перший поверх складається з наступних приміщень: тамбура, холу, в якому розташовані сходи на другий поверх, та вхід в гараж. З холу можна пройти в санвузол 13 м2, гардероб 8.7 м2, та спальню 16м2. З правого боку знаходиться кухня об’єднана з вітальнею. Загальна площа приміщення 49 м2. З кухні запроектований вихід на терасу.

З лівого боку будинку розташований гараж з котельною. Площа гаража 28м2, а внутрішні розміри 4 х 6.8м. Гараж досить великий, що дозволяє крім автомобіля розмістити в гаражі мотоцикл або газонокосарку. Площа котельні 8 м2. Вхід до котельні через гараж.

На другому поверсі розташовані три спальні площею 15м2, 20 м2 та 25,8 м2. До великої спальні приєднаний гардероб та балкон. На другий балкон передбачений вихід з холу. Також на другому поверсі знаходиться санвузол площею 12 м2 та невеликий кабінет 9м2.

Згідно геологічних вишукувань виконаних у 2016 р. основою фундаментів буде суглинок легкий, пилуватий, від м'якопластично до тугопластичної консистенції, з прошарками піску. Нормативна глибина сезонного промерзання грунтів 1,08 м. Грунтові води зустрінуті на глибині 4,1...4,9 м з подальшим підняттям на 0,8 м.

Згідно проведених розрахунків запроектовано стрічкові монолітні залізобетонні фундаменти. Ширина основи фундаментів, в залежності від навантажень, складає від 400 до 1500 мм. Стіни фундаментів виконуються з бетонних блоків заводського виробництва. Зверху бетонних блоків знаходиться монолітний залізобетонний пояс 400 х 250 мм.

Підлога першого поверху багатошарова. Складається з ущiльненої піщаної підсипки, бетонної пiдготовки 70 мм, монолітної бетонної плити 100 мм армованою сiткою ∅8 150 х 150 мм, гідроізоляції з наплавляємого єврорубероїда, утеплювача з екструдованого пінополістирола 150 мм, армованої цементної стяжки 50 мм по якій укладається плитка, паркет або ламінат.

Зовнішні стіни з газобетонних блоків D400 товщ. 400 мм. Внутрішні стіни з цегли М100 на розчині М75.

Зверху, по периметру стін, під перекриття, запроектований монолітний залізобетонний пояс. Перекриття першого та другого поверхів - залізобетонні плити.
Перегородки з газобетонних блоків товщ.100 мм.

Перекриття другого поверху утеплити пінопластом товщиною 350 мм. Під утеплювач прокласти шар пароізоляції з поліетиленової плівки. Плити пінопласта класти на шар рідкого цементно-пісчаного розчину яким вирівняти плити перекриття. Плити пінопласта склеїти між собою.

Крокви дерев'яні, покрівельне покриття - бітумна черепиця. Можливо застосування метало черепиці.

Дерев'яні елементи розташувати на відстані не менше 380 мм від внутрішної поверхні димового каналу. В разі застосування важкої глиняної черепиці конструкцію покрівлі треба підсилити.

Для опалення та гарячого водопостачання передбачена можливість застосувати двохконтурний газовий котел, електроприлади або тепловий насос.

Вентиляція з кухні , котельні та санвузлів - природна з застосуванням вентиляційних каналів.

Водопостачання будинку від водопровідної мережі або свердловини. Водопровідну трубу ввести в будинок під фундаментом, на глибині не менше 1,8 м. Місце вводу води в будинок утеплити шаром пінопласту 100 мм.

Каналізація - за допомогою локальних очисних споруд, які складаються з залізобетонного або пластикового септіку.

Місця вводів та випусків інженерних комунікацій необхідно визначити згідно місцевих умов та розташуванню будинку на присадибній ділянці.

Електропостачання будинку від зовнішніх мереж.

Якщо вам потрібен проект будинку з гаражем для вузькї ділянки зверніть увагу на проект "Конюшина". Площа цього будинку близько 200 м2. Проект “Конюшина” ви можете подивитися тут

При необхідності ми можемо розробити індивідуальні проекти інженерних розділів: проекти опалення та каналізації, вентиляції та електропостачання.
