Богуслав (206м²)

Рейтинг: 3.00/5 (2 Голосів)
icon zoom

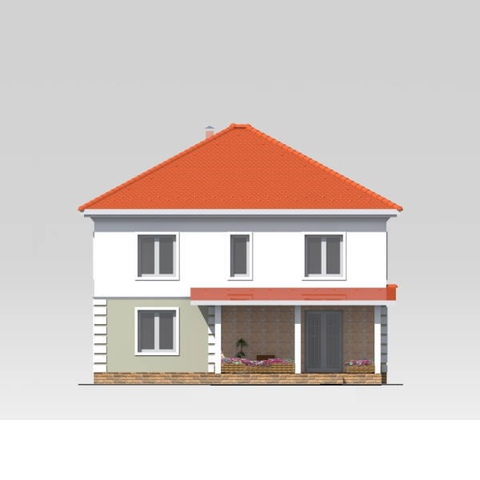

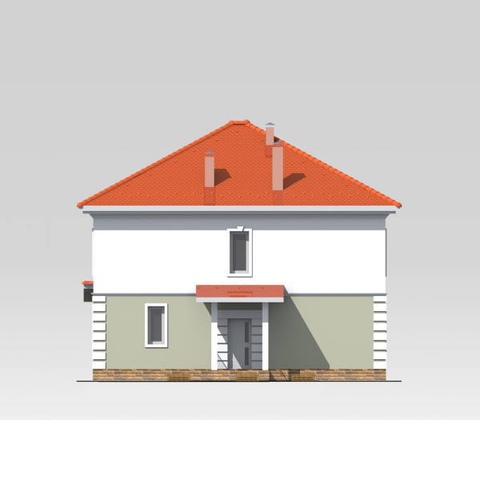

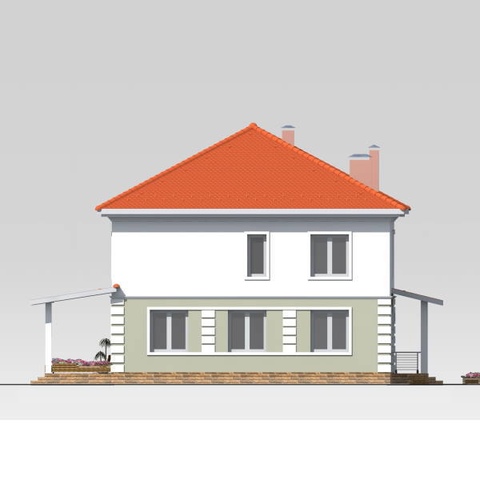

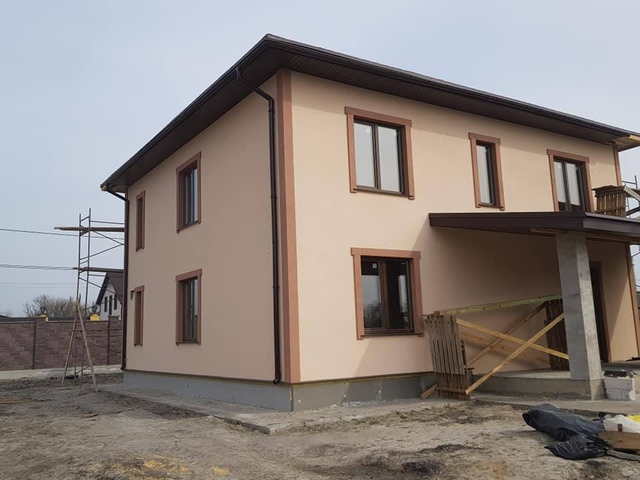

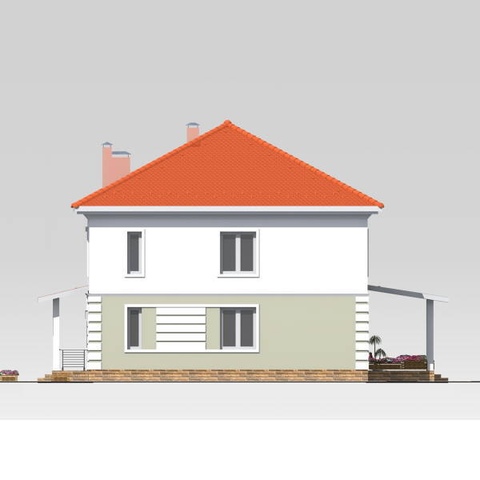

Головний фасад Задній фасад
Заміський будинок 206 м2 Богуслав:
  • Загальна площа:206 м²
  • Габарити будинку:11.74 м х 15.86 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Керамічний блок 380 мм
  • Перекриття:Залізобетонні панелі, Залізобетонні панелі
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Проект заміського будинку 206 м2 Богуслав
Ціна проекту:
14900 грн.
Купити Проект
план першого поверху будинку Богуслав
НайменуванняПлоща м2
1Тамбур 4.2
2Кухня 14.0
3Вітальня 27.8
4Сходи 5.5
5Передпокій 11.3
6Кабінет 11.3
7Гардеробна 4.4
8Кiмната 7.4
9Сауна 3.1
10Санвузол 2.5
11Санвузол 5.2
12Котлова 7.3
Загальна площа поверху104
план другого поверху будинку Богуслав
НайменуванняПлоща м2
1Спальня 18.1
2Гардеробна 8.1
3Спальня 15.2
4Пральня 5.2
5Хол 13.4
6Спальня 15.1
7Кiмната 13.8
8Комора 2.9
9Санвузол 10.3
Загальна площа поверху102,1
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Керамічний блок 380 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Конфігурація другого поверху повний
Пол першого поверху По грунту

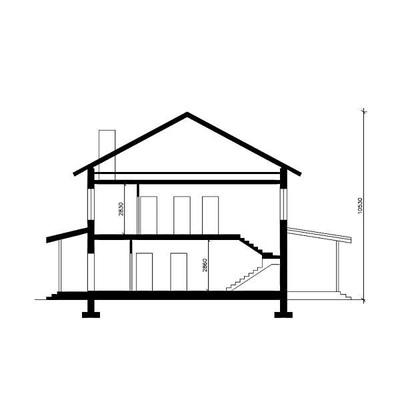

Висота першого поверху 2.88 м
Висота другого поверху 2.83 м
Перекриття першого поверху Залізобетонні панелі
Перекриття другого поверху Залізобетонні панелі

Заміський будинок 206 м2. Енергоефективний двоповерховий будинок з п'ятьма спальнями, сауною і терасою.

Загородные домаКомфортабельний двоповерховий будинок за проектом “Богуслав” має найбільш енегоефективну форму — квадрат. Розміри будинку 11.74 х 11.16 м. З урахуванням тераси та ганку будинок має довжину 15.86м. Архітектурне рішення обумовлене вимогами економії енергії. Головний фасад з вхідними дверима зорієнтований на північ. Виходячи з необхідності зменшити витрати енергії на головному фасаді запроектована мінімальна кількість вікон.

План будинку складається з трьох частин. Центральна частина будинку — просторий передпокій в якому розташовані сходи на другий поверх. Зліва знаходиться кухня з’єднана з вітальнею з якої передбачений вихід на терасу. Площа тераси близько 20м 2. Тераса накрита покрівлею. Права частина будинку складається з котельні, санвузла, сауни з кімнатою відпочинку та невеликої спальні або кабінету. На другому поверсі розташовані чотири спальні площею від 14 до 18 м2, три гардеробних та санвузол.

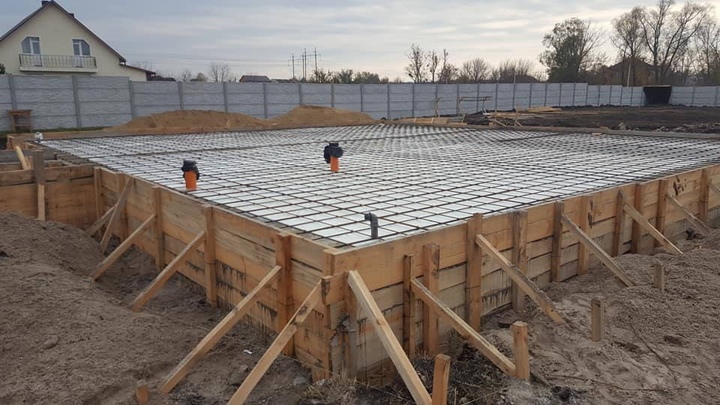

Фундаменти стрічкові монолітні залізобетонні. Фундаменти виконати з бетону кл. В20. Проектом передбачено, що основою під фундамент є супісок твердий, з прошарками піску пилуватого 5-10%. Грунтові води знаходяться на глибині 1,6м. В несприятливі періоди (весняне сніготанення, рясні опади) підйом рівня грунтових вод може складати 0,5-1,0м від зафіксованого на період вишукувань. Грунтові води не агресивні для споруд при марці бетону по водопрониклості W4. Нормативна глибина промерзання — 1,0м.

Підлога першого поверху по бетонній основі 100мм. Підлогу першого поверху утеплити екструдованим пінопластом М35 або пінополістиролом - 200 мм. Зверху пінополістирола запроектована армовану сіткою цементно-пісчана стяжку товщ. 50мм.

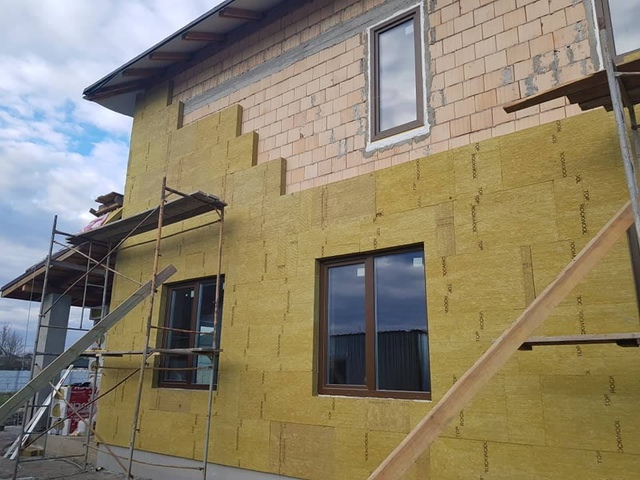

Зовнішні стіни будинку з керамічних блоків 380х240х215 мм. Внутрішня стіна з цегли М 100 на розчині М 75. Зовнішні стіни з утепленням пінополистиролом Neopor BASF 150мм.

Для визначення необхідного утеплення був виконаний енергоаудит проекту і теплотехнічний розрахунок необхідної товщини утеплення

Перегорородки з керамічних або газобетонних блоків 100 мм. Перекриття першого та другого поверхів залізобетонні панелі. Покрівля скатна, крокви - дерев'яні. Покрівельне покриття - бітумна або металева черепиця.

До архітектурно-конструкторської частини проекту можуть бути додані наступні інженерні частини проекту: проект опалення, проект вентиляції, водопостачання та автономної каналізації. Інженерні розділи не входять до складу основного проекту. При необхідності інженерні розділи можуть бути замовлені додатково за додаткову плату.

Подібний проект енергоекономічного будинку "Регіна 2" площею 199 м2 ви можете подивитися тут

Друними енергозберігаючі будинки можна подивитися тут
