Артем 5 (164м²)

Рейтинг: 1.00/5 (1 {Голос)
icon zoom

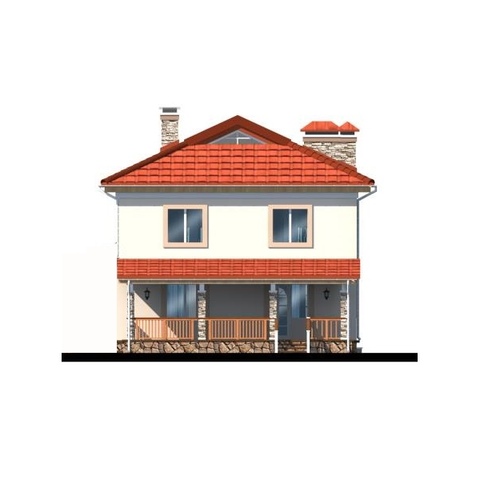

Головний фасад Задній фасад
Проект двоповерхового будинку. П’ять спалень, зручне планування:
  • Загальна площа:164 м²
  • Габарити будинку:9.62 м х 17.28 м
КОНСТРУКЦІЇ:
  • Фундаменти:Блоки чи монолітний бетон
  • Зовнішні стіни:Газобетонний блок 375 мм
  • Перекриття:Залізобетонні панелі, Залізобетонні панелі
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Проект двоповерхового будинку 179 м2 Артем 5
Ціна проекту:
13200 грн.
Купити Проект
план проекту будинку, Артем 5
НайменуванняПлоща м2
1Тамбур 2.5
2Передпокій 13.2
3Котлова 5.2
4Комора 2.6
5Кабінет 14.8
6Санвузол 4.3
7Кухня 14.8
8Вітальня 22.3
9Комора 3.0
10Сходи 3.0
Загальна площа поверху85,7
план проекту будинку, Артем 5
НайменуванняПлоща м2
1Тамбур 2.5
2Передпокій 13.2
3Котлова 5.2
4Гардеробна 2.6
5Кабінет 14.8
6Санвузол 4.3
7Кухня-студіо 37.5
8Комора 3.0
9Сходи 2.6
Загальна площа поверху85,7
план проекту будинку, Артем 5
НайменуванняПлоща м2
1Сходи 5.1
2Хол 17.2
3Санвузол 4.4
4Спальня 19.1
5Спальня 18.1
6Спальня 16.1
7Спальня 16.1
Загальна площа поверху96,1
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Блоки чи монолітний бетон
Стіни Газобетонний блок 375 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Конфігурація другого поверху повний
Пол першого поверху По грунту

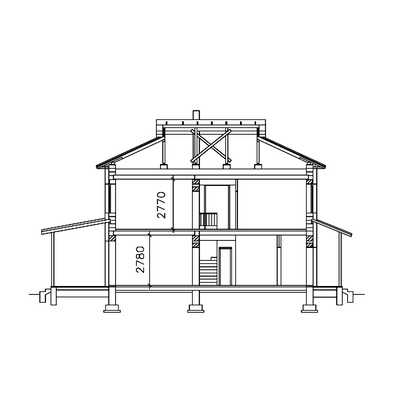

Висота першого поверху 2.78 м
Висота другого поверху 2.77 м
Перекриття першого поверху Залізобетонні панелі
Перекриття другого поверху Залізобетонні панелі

Проект класичного двоповерхового будинку з п’ятьма спальнями терасою та каміном.

Проект двоповерхового будинку розмірами 9.6 х11.3 м. На першому поверсі запроектований тамбур, котельня, передпокій, комора або пральня, кухня площею 14.8 м2, вітальня — 22 м2, кабінет площею 14,8 м2 та санвузол. Під сходами на другий поверх розташована ще одна невелика комора. З кухні передбачений вихід на терасу площею 29 м2. На другому поверсі розташовано чотири спальні площею від 16 до 19 м2 та санвузол. Висота стелі на першому поверсі 2.8м, на другому — 2.77 м. Кухня та вітальня розділені перегородкою. При необхідності кухню та вітальню можливо об’єднати.

Проектом передбачено що основою стрічкових фундаментів буде служити пісок мілкий, середньої щільності, малого та середнього ступеню водонасичення. Рівень грунтових вод знаходиться на глибині 2,7 м. Нормативна глибина промерзання — 1,0м. За відносну відмітку 0.000 прийнят рівень чистої підлоги першого поверху. Фундаменти стрічковий з монолітного бетону. Стіни фундаменту з бетонних блоків.

Підлогу першого поверху виконати по основі з монолітного бетону армованого сталевою сiткою 150х 150мм. Горизонтальну гідроізоляцію під стіни та підлогу виконати з полімерно-бітумної мембрани.

Підлогу утеплити екструдованим пінополістиролом товщиною 200 мм. Зверху пінополістиролу влаштувати армовану цементно-пісчану стяжку товщиною 50мм.

Зовнішні стіни будинку з газобетонних блоків товщиною 375мм. Зовнішню поверхню стін облицювати утеплювачем згідно розрахунку та поштукатурити по скляній сітці. Внутрішні стіни будинку товщиною 380мм виконати з повнотілої глиняної цегли. Перегорородки на першому та другому поверхах запроектовані з газобетонних блоків товщиною 100 мм.

Перекриття першого та другого поверхів залізобетонні панелі. Перекриття другого поверху необхідно утеплити пінопластом або базальтовою ватою товщиною 350 мм. Плити пінопласту бажано класти на шар рідкого цементно-пісчаного розчину яким вирівняти плити перекриття. Плити пінопласту склеїти між собою. Крокви дерев'яні, покрівельне покриття - бітумна черепиця. Можливо застосування металочерепиці.

Досить велика котельня дає можливість розмістити котел на твердому паливі, газовий котел або електричні прилади. В разі великої вартості підключення газу є сенс розглянути варіант опалення за допомогою теплового насосу. Тепловий насос має найбільший ККД що до перетворення електричної енергії в теплову. Споживаючи 1 квт. електричної енергії тепловий насос виробляє від 4 до 5 квт. тепловой енергії. Більш детально про тепловий насос ви можете прочитати на нашому сайті в розділі «Інженерні системи» або зателефонувавши нашому фахівцю з інженерних систем.

В базовому проекті передбачено. Що вентиляція з котельні, кухні та санвузлів - природна з застосуванням вентиляційних каналів та вікон. Для даного проекту розроблений проект примусової системи вентиляції за допомогою вентиляційного обладнання та коробів, що розташовані під стелею. Проект припливно - витяжної вентиляції не входить до базовї комплектацію та може бути замовлений додатково. В проекті “Артем 5” для водопостачання будинку передбачено застосувати свердловину. При бажанні будинок можливо підключити до міського водопроводу. Каналізація - за допомогою локальних очисних споруд або септіку.

Зовнішнє оздоблення будинку - декоративна штукатурка або фарбування. Якщо вам потрібен проект двоповерхового будинку з чотирма спальнями та терасою площею близько 163 м2 зверніть увагу на проект "Діана". Цей проект ви можете подивитися тут
