''Стельмах'' (177м²)

Рейтинг: 4.33/5 (3 Голосів)
icon zoom

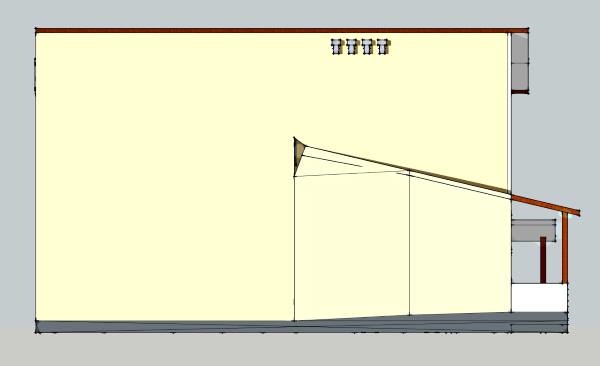

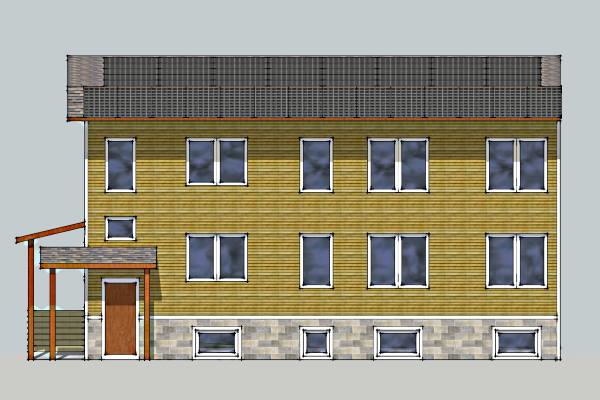

Головний фасад Задній фасад
Двоквартирний двоповерховий пасивний будинок з поповерховими розміщенням квартир і цоколем.:
  • Загальна площа:177 м²
  • Загальна площа без гаражу та підвалу:112 м²
  • Габарити будинку:5.330 м х 13.99 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Дерев'яний каркас 350 мм
  • Перекриття:Дерев'яні балки, Дерев'яні балки200 мм+300 мм утеплювач
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Пасивний будинок проект. Uстін = 0,122 (Вт / м2 * К), Uперекриття = 0,098 (Вт / м2 * К), Uпідлоги = 0,12 (Вт / м2 * К), Uвікон = 0,86 (Вт / м2 * К). Опалення - електричний котел 2 * 3 кВт, теплі підлоги, бойлер. Південна орієнтація фасаду дозволила максимально використовувати пасивну сонячну енергію. На кожному поверсі розмістилися дві двокімнатні квартири. Проект розроблений виходячи з необхідності виконати реконструкцію частини будинку для проживання двох сімей. Будинок побудований і розташований в Києві.
Ціна проекту:
16000грн.
Купити Проект
План першого поверху пасивного будинку
НайменуванняПлоща м2
1Тамбур 1.4
2Передпокій 5.5
3Кухня 11.0
4Вітальня 20.1
5Спальня 12.1
6Коридор 3.1
7Санвузол 6.4
8Гараж 27.6
Загальна площа поверху87,2
План другого поверху пасивного будинку
НайменуванняПлоща м2
1Коридор 8.9
2Санвузол 3.4
3Спальня 11.0
4Спальня 16.8
5Спальня 15.0
6Спальня 14.0
7Кабінет 11.6
8Ванна 4.0
9Сходи 5.0
Загальна площа поверху89,7
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту 1,5 кг/см2
Фундаменти Стрічкові монолітні залізобетонні
Стіни Дерев'яний каркас 350 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Конфігурація другого поверху повний
Пол першого поверху По грунту
Висота першого поверху 2.7 м
Висота другого поверху 2.7 м
Перекриття першого поверху Дерев'яні балки
Перекриття другого поверху Дерев'яні балки200 мм+300 мм утеплювач

пасивний будинок проект '' Стельмах '' 177 м2


Пасивний будинок проект '' Стельмах '' 177 м2

Матеріали стін в даному проекті можна легко поміняти на керамічний блоки або цегла з утепленням.


  Також, за Вашим бажанням, ми легко можемо внести зміни в цей проект.


 ;

 Вибирайте, потрібну Вам,  комплектацію проекту:

1 ) Тільки архітектурні креслення (2 комплекти)

Склад: - титульний лист з мокрою печаткою, - копія ліцензії, сертифікат архітектора, - пояснювальна записка, - прив'язка до Вашого ділянці, - поверхові плани , - чотири фасади, - два розрізи, - план покрівлі.

2) Архітектурні та конструктивні креслення (стандартний пакет для узгоджень і будівництва - 2 комплекти)

Склад: - титульний лист з мокрою печаткою, - копія ліцензії, - сертифікат архітектора, - пояснювальна записка, - генплан ділянки, - плани першого і другого поверхів, - чотири фасади, - два розрізи, - план покрівлі, - креслення фундаментів, - план перекриттів, - креслення перемичок і монолітних поясів, - креслення покрівлі, - специфікації матеріалів, (інженерна частина коро тко описана в пояснювальній записці)

(Приклад складу повного проекту дивись  ТУТ )

3) Архітектурні та конструктивні креслення (4 комплекти )

4) Архітектурні та конструктивні креслення в форматі PDF

знадобиться якщо Вам не потрібні мокрі печатки і підписи і Ви хочете максимально швидко отримати проект, можливість роздрукувати потрібну кількість екземплярів (Комплект Ви можете застосувати тільки для будівництва одного будинку)



  Додатково до проекту ми розробляємо:
