''Квадрат 6'' (171м²)

Рейтинг: 3.40/5 (15 Голосів)
icon zoom

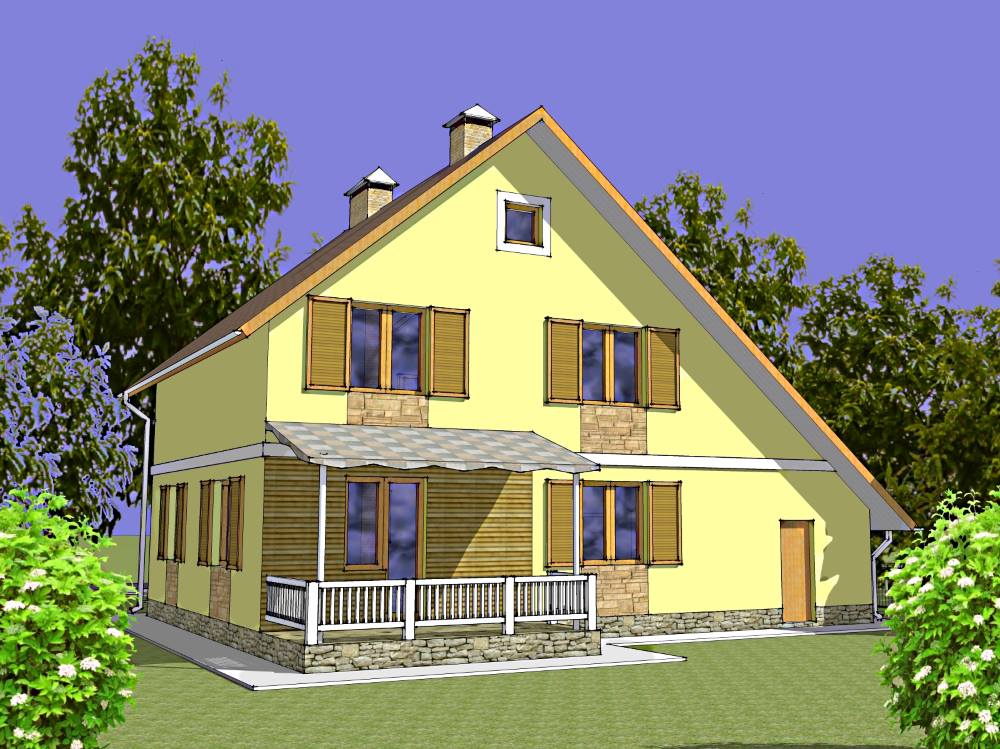

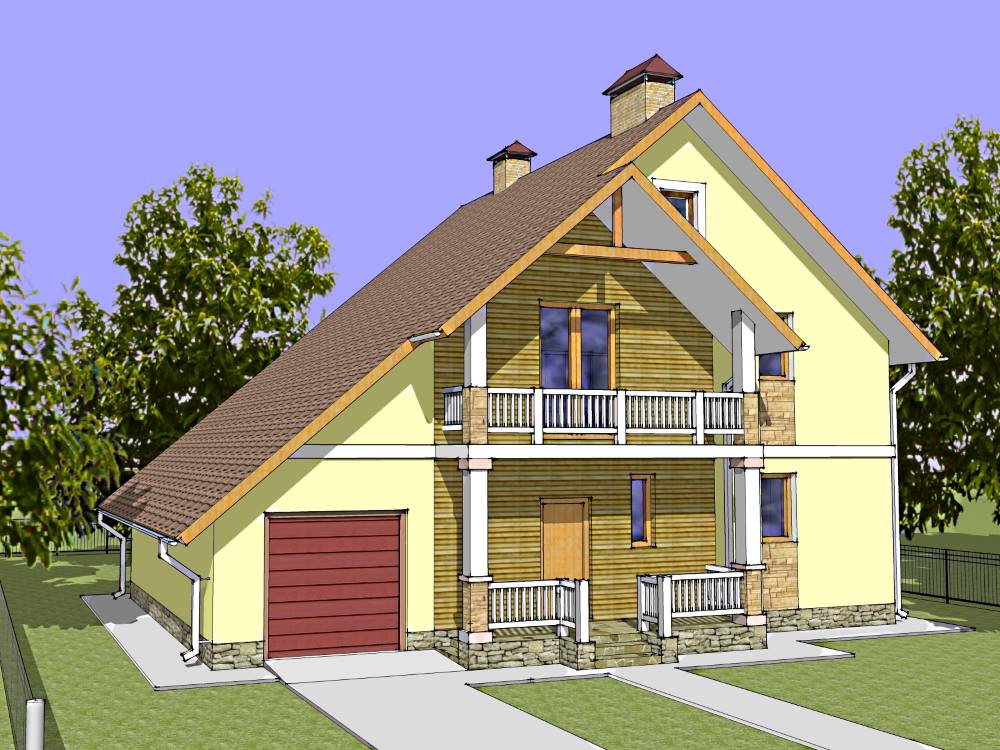

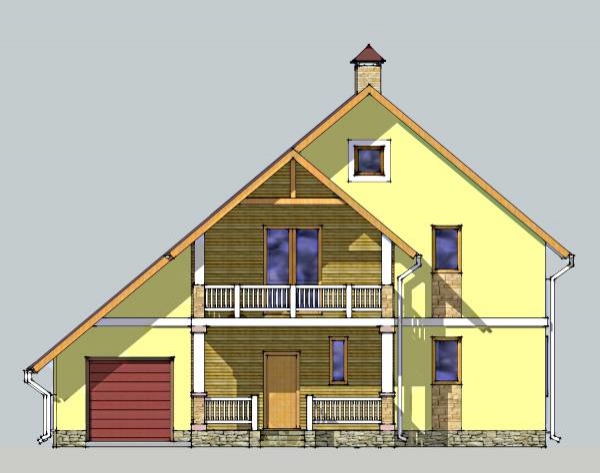

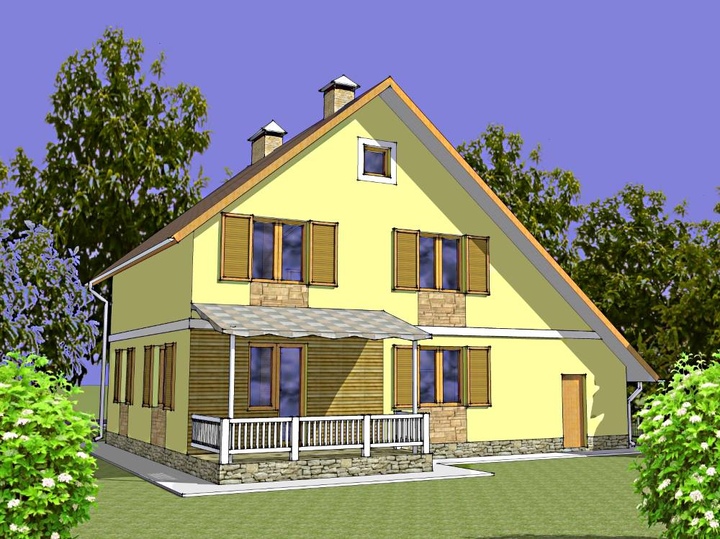

Головний фасад Задній фасад
Квадратний мансардний будинок з котловою, каміном та гаражем:
  • Загальна площа:171 м²
  • Загальна площа без гаражу та підвалу:151 м²
  • Площа гаража:20.04 м²
  • Габарити будинку:13.3 м х 9.6 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Газобетонний блок 375 мм
  • Перекриття:Залізобетонні панелі, Дерев'яні балки
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Проект будинку з мансардою. У будинку чотири просторих спальні і два санвузли. Одна зі спалень для літнього члена сім'ї знаходиться на першому поверсі. Зі спальні батьків передбачений вихід на балкон. При бажанні кухню можна з'єднати з вітальнею прибравши перегородку. При необхідності приміщення за гаражем перетворюється на простору котелову придатну для встановлення котла на твердому паливі, теплового насоса та акумулятора тепла.
Ціна проекту:
12000грн.
Купити Проект
проект будинку з мансардой план 1 пов
НайменуванняПлоща м2
1Тамбур 1.56
2Котлова 3
3Санвузол 2.67
4Кухня 16.26
5Вітальня 22.22
6Коридор 9.76
7Спальня 16.97
8Гараж 20.04
9Комора 9.10
Загальна площа поверху101,58
Варіант з кухнею студіо
НайменуванняПлоща м2
1Тамбур 1.56
2Котлова 3
3Санвузол 2.67
4Кухня-студіо 32.22
5Комора 9.10
6Коридор 9.76
7Спальня 14.97
8Гараж 20.04
Загальна площа поверху93,32
проект будинку з мансардой план 2 пов
НайменуванняПлоща м2
1Коридор 6.17
2Кiмната 14.97
3Кiмната 16.46
4Гардеробна 5.11
5Ванна 8.18
6Кiмната 17.26
7Сходи 4.62
Загальна площа поверху72,77
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту 1.5кг\см2
Фундаменти Стрічкові монолітні залізобетонні
Стіни Газобетонний блок 375 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Пол першого поверху По грунту
Висота першого поверху 2.7 м
Висота стіни мансарди 2.7 м
Перекриття першого поверху Залізобетонні панелі

Проект будинку з мансардою 171 м2 Проект будинку з мансардою


В даному проекті Ви легко можете змінити матеріали стін на керамічний блок або цеглу з утепленням.


  - Можливе корегування проекту по Вашим побажанням. Вартість визначається індивідуально.






                   Вибирайте, потрібну Вам, комплектацію проекту:

  1) Тільки архітектурні креслення (2 комплекти)

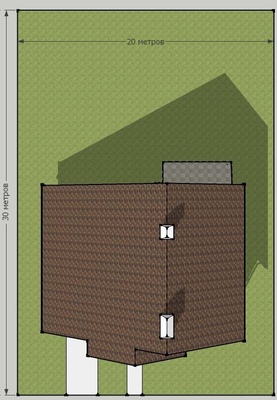

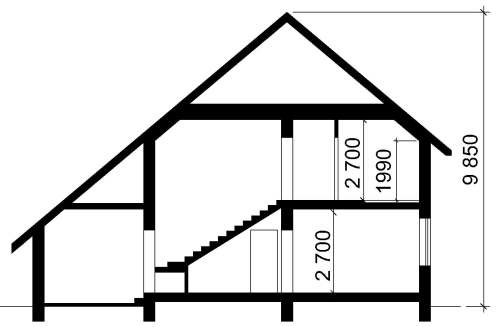

Склад: - Титульний лист з мокрою печаткою, - Копія ліцензії, - Сертифікат архітектора, - Пояснювальна записка, - Прив'язка до Вашої ділянки, - Плани поверхів, - Чотири фасади, - Два розрізи, - План покрівлі.



2) Архітектурні та конструктивні креслення (стандартний пакет для будівництва - 2 комплекти)

Склад: - Титульний лист з мокрою печаткою, - Копія ліцензії, Сертифікат архітектора, - Пояснювальна записка, - Генплан ділянки, - Плани першого та другого поверхів, - Чотири фасади, - Два розрізи, - План покрівлі, - Креслення фундаментів, - План перекриттів, - Креслення перемичок і монолітних поясів, - Креслення покрівлі, Специфікації матеріалів на аркушах креслень.

(Інженерна частина коротко описана в пояснювальній записці)

(Приклад складу повного проекту дивись >>ТУТ<<)



3) Архітектурні та конструктивні креслення (4 комплекти)

4) Архітектурні та конструктивні креслення у форматі PDF

(Найбільш швидкий спосіб отримання проекту, якщо Вам не потрібні мокрі печатки і підписи, Ви будете мати можливість роздрукувати потрібну кількість екземплярів (але тільки для будівництва одного будинку))



5) Архітектурні та конструктивні креслення в CAD форматі (.dwg)

(Ви отримаєте усі можливості самостійно змінити проект під свої вимоги, але в цьому випадку ми не несемо відповідальність за змінений проект)


(Натисніть на кнопку ЗАМОВИТИ ЗАРАЗ в будь-якому з проектів та дізнайтесь вартість комплектації проектів)






                        Додатково до проекту ми розробляємо:

    • - Кошторис

(перелік робіт з розцінками і вартістю матеріалів. Кошторис видається в електронному вигляді. При цьому Ви зможете порівняти розцінки різних виконробів)

(Склад і приклад детального кошторисного разрахунку >> ТУТ <<)



    • - Індивідуальний проект фундаментів

Виконанується на підставі результатів геологічних вишукувань на Вашій ділянці.



    • - Проект водопостачання та каналізації

(виконується індивідуально по Вашим вимогам і розташуванню сан-тех приладів)

(Склад і приклад інженерного проекту водопостачання і каналізації >> ТУТ <<)



    • - Проект опалення

(виконується за Вашим завданням, з побажаннями по розміщенню теплих підлог і радіаторів)

(Склад і приклад проекту опалення >> ТУТ <<)



    • - Проект електропостачання і освітлення

(виконується за узгодженим з Вами ескізу розстановки розеток і світильників)

(Склад і приклад проекту освітлення і електропостачання >> ТУТ <<)



    • - Індивідуальний дизайн фасадів.

(Розробка неповторного вигляду вашого будинку професійним дизайнером)



    • - Дизайн проект інтер'єрів з урахуванням розміщення меблів і декорування.

(Виконується за окремим договором з індивідуальним технічним завданням по Вашим побажанням)

(Склад і опис дизайн проекту інтер'єрів >> ТУТ <<)



(Натисніть на кнопку ЗАМОВИТИ ЗАРАЗ в будь-якому з проектів і дізнайтесь орієнтовні ціни на додаткові розділи, у випадку зі складними умовами або специфічними завданнями ціна може бути збільшена)



  • - Можливе корегування проекту по Вашим побажанням.

Вартість визначається індивідуально.
