Золочів (136м²)

Рейтинг: 2.40/5 (5 Голосів)
icon zoom

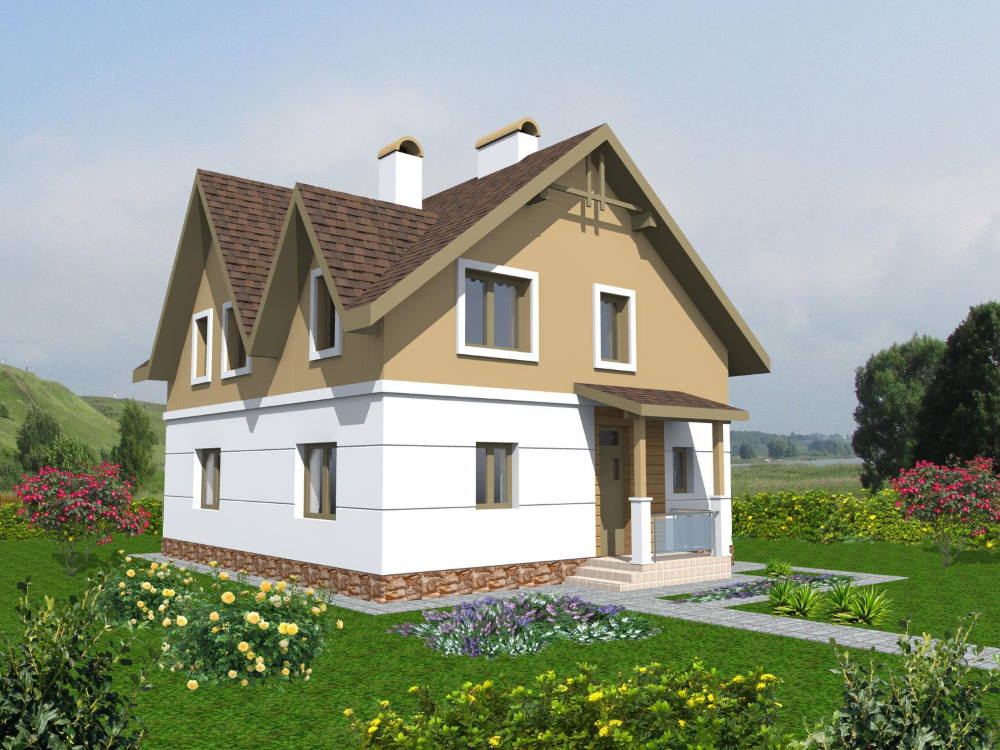

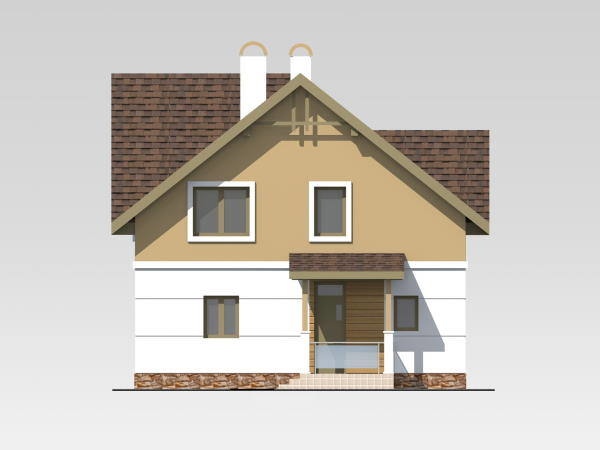

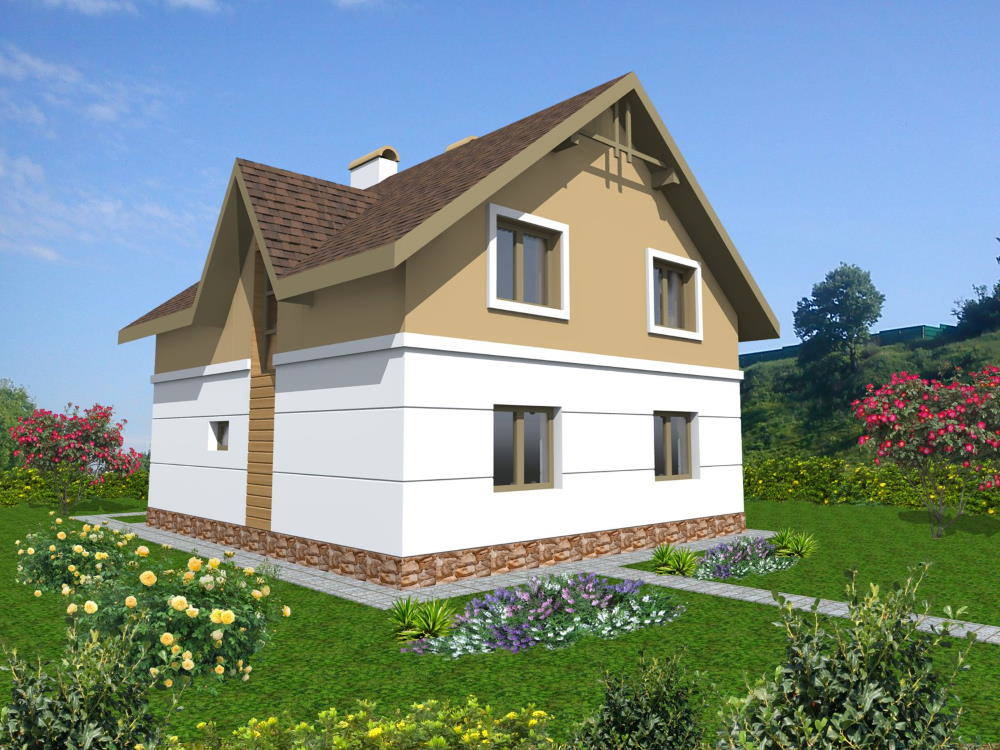

Головний фасад Задній фасад
Будинок з цегли. Проект мансардного будинку 136 м2:
  • Загальна площа:136 м²
  • Габарити будинку:10.02 м х 9.04 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Цегла 380 мм + утеплювач 150 мм
  • Перекриття:Залізобетонні панелі, Дерев'яні балки
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
по проектам досвідченого архітектора
Ціна проекту:
11000 грн.
Купити Проект
проект мансардного будинку з цегли - планування першого поверху
НайменуванняПлоща м2
1Тамбур 2.5
2Котлова 3.9
3Санвузол 4.2
4Передпокій 9.7
5Сходи 4.3
6Кабінет 10.1
7Кухня-студіо 15.0
8Вітальня 21.2
Загальна площа поверху70,9
проект мансардного будинку з цегли - планування мансарди
НайменуванняПлоща м2
1Хол 9.4
2Спальня 10.5
3Спальня 10.1
4Кабінет 9.9
5Санвузол 9.5
6Гардеробна 4.1
7Спальня 14.0
Загальна площа поверху67,5
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Цегла 380 мм + утеплювач 150 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 2
Пол першого поверху По грунту

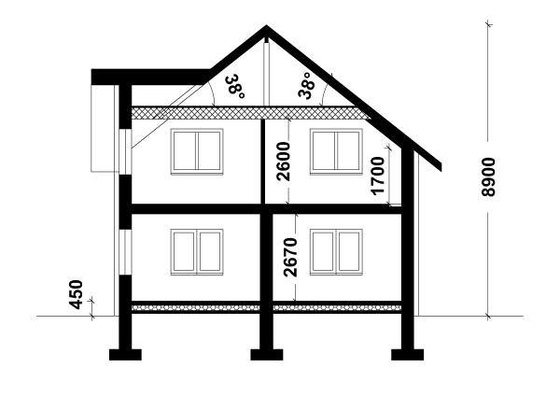

Висота першого поверху 2.67 м
Висота стіни мансарди 2.6 м
Перекриття першого поверху Залізобетонні панелі

Проект мансардного будинку з цегли з п'ятьма спальнями і каміном

Мансардний будинок з цегли 136 м2На першому поверсі знаходяться дві житлові кімнати, кухня, санвузол та котлова. У вітальні передбачений камін.

На другий поверх ведуть тримаршеві сходи. Другий поверх складається з чотирьох кімнат, великого санвузла та гардеробної.

Для опалення та приготування гарячої води передбачений двохконтурний газовий котел турбо. При необхідності є можливість застосувати електроприлади.

У зв'язку з подорожченням енергії є сенс затосувати тепловий насос, який дозволяє знизити енергоспоживання в кілька разів. В літній період тепловий насос може працювати я к кондиціонер.

Фундаменти стрічкові монолітні залізобетонні. Проектом передбачено, що основою фундаментів буде служити піщана подушка, яка замінює велику товщу насипних грунтів. Основою піщаної подушки буде служити глина твердої консистенції з прошарками алевритів. Глибина промерзання грунту 1,3 м. Фундаменти необхідно скорегувати згідно геологічних вишукувань на місці будівництва.

Стіни - з цегли М 100 на розчині М 75. Зовнішню поверхню стін передбачено облицювти пінопластом ПСБС 25 мінімальної товщ.150 мм

Перегородки з цегли товщ.120 мм.

Перекриття першого поверху залізобетонні панелі, другого поверху - дерев'яні. Перекриття другого поверху
утеплюється рулонною мінеральною ватою.

Загальна товщина шара утеплювача 350 мм.

Покрівля - скатна. Крокви дерев'яні,. Покрівельне покриття - бітумна черепиця.
