Шипшина (107м²)

Рейтинг: 4.50/5 (4 Голосів)
icon zoom

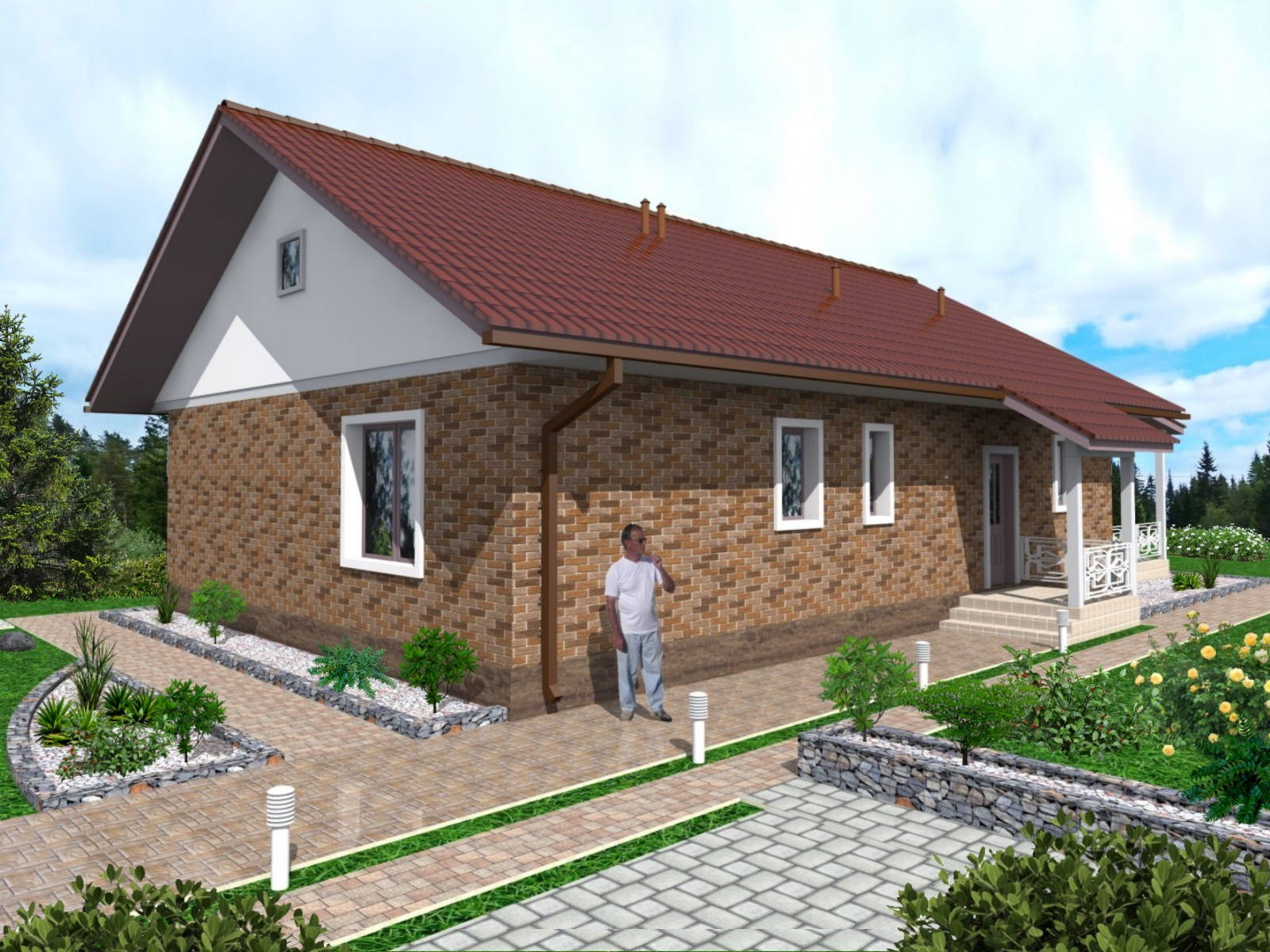

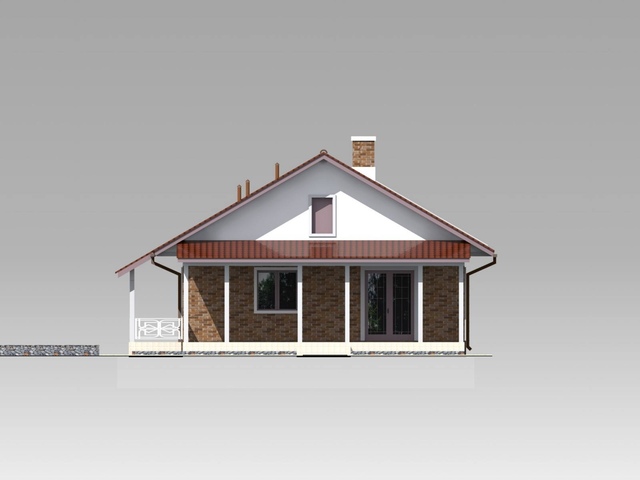

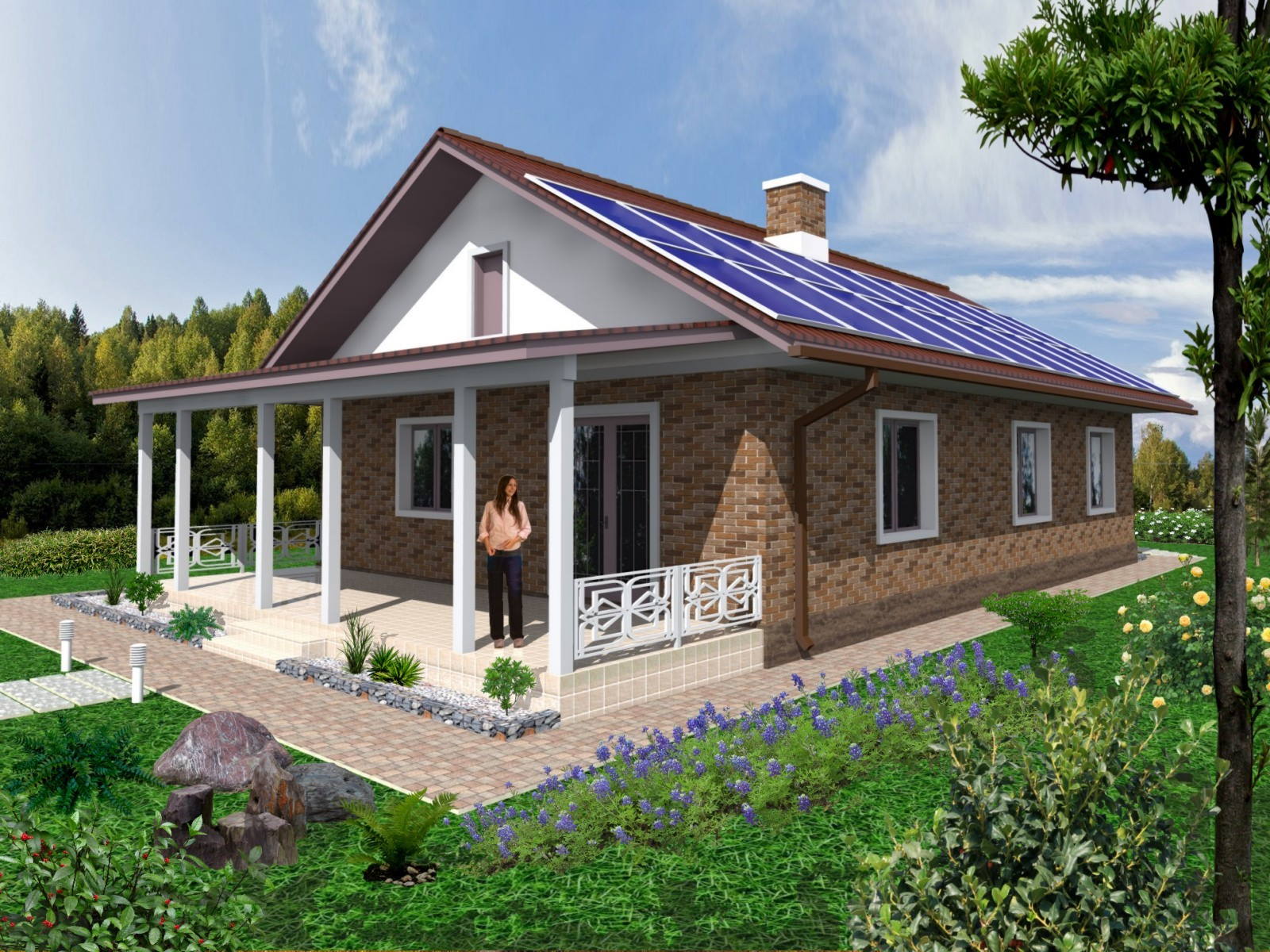

Головний фасад Задній фасад
Одноповерховий чотирикімнатний будинок з каміном:
  • Загальна площа:107 м²
  • Габарити будинку:9.4 м х 14.38 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Газобетонний блок 400 мм
  • Перекриття:Дерев'яні балки, Нема
  • Покрівля:Скатна
  • Покрівельне покриття:Бітумна черепиця
Одноповерховий чотирикімнатний будинок 107 м2 Шипшина
Ціна проекту:
11000 грн.
Купити Проект
план будинку 107 м2 Шипшина
НайменуванняПлоща м2
1Тамбур 2.3
2Котлова 5.2
3Передпокій 5.8
4Кухня 8.8
5Вітальня 23.8
6Спальня 14.5
7Спальня 16.6
8Спальня 11.5
9Санвузол 4.6
10Душова 3.9
11Коридор 6.0
12Комора 1.8
13Сауна 2.1
Загальна площа поверху106,9
план будинку 107 м2 Шипшина
НайменуванняПлоща м2
1Тамбур 4.6
2Котлова 5.2
3Коридор 9.2
4Кухня 8.8
5Вітальня 19.9
6Спальня 12.0
7Кiмната 23.0
8Спальня 13.4
9Гардеробна 3.4
10Санвузол 4.2
11Туалет 2.0
12Комора 2.2
Загальна площа поверху107,9
план будинку 107 м2 Шипшина
НайменуванняПлоща м2
1Тамбур 4.6
2Котлова 5.2
3Коридор 9.2
4Кухня 8.8
5Вітальня 32.3
6Спальня 23.0
7Спальня 13.4
8Гардеробна 3.4
9Душова 4.2
10Туалет 2.0
11Комора 2.2
Загальна площа поверху108,3
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Газобетонний блок 400 мм
Покрівельні покриття Бітумна черепиця
Кількість поверхів 1
Пол першого поверху По грунту

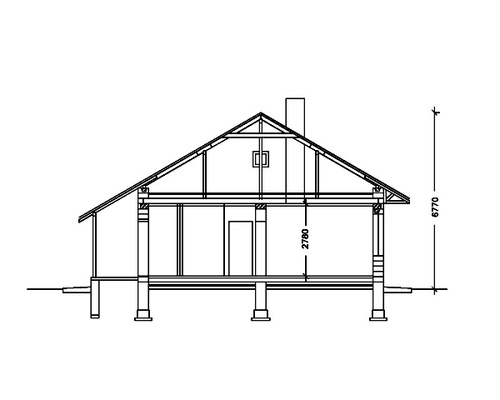

Висота першого поверху 2.78 м
Перекриття першого поверху Дерев'яні балки

Одноповерховий чотирикімнатний будинок з каміном та терасою.

Одноповерховий індивідуальний будинок з трьома спальнями. Ширина будинку 9.4 м, довжина — 14.4м. Довжина будинку з урахуванням тераси — 17.5 м. Без проблем розміщується на вузькій ділянці шириною 15.4 м.

Будинок складається з трьох спалень площею 11.5, 14.5 та 16.6 м2. Спальні розташовані окремо від загальних приміщень. Поруч з спальнями знаходиться два санвузли площею 4.6 та 3.9 м2. Біля одного санвузла знаходиться невелика сауна.
Вхід до будинку через неопалюваний тамбур в якому передбачене місце для шафи. З іншого боку тамбура вхід до господарського приміщення, яке виконує функції котельні.

Будинок має просторий передпокій площею 5.8 м2 з шафою для верхнього одягу. З правого боку знаходиться кухня 8.8 м2. Кухня з’єднана з вітальнею 24 м2. У вітальні запроектована можливість встановлення каміну. До будинку приєднана тераса розмірами 3 х 9.4 м. Від опадів терасу захищає односхилий дах.

Перед початком проектування була виконана топографічна зйомка та виконані геологічні вишукування. Згідно їх результатів встановлено, що основою фундаментів є твердий та пластичний пiщанистий супiсок. Гiдрогеологiчнi умови майданчика характеризуються вiдсутнiстю водоносного горизонту до глибини 6,0м. Нормативна глибина промерзання 1,0 м. Виходячі з цьго були запроектовані стрічкові фундаменти з монолітного бетону. Горизонтальну гiдроiзоляцiю пiд стiни та пiдлогу виконати з наплавляємого рубероiда.

Пiдлога будинку по бетоннiй основi армованій сiткою. Пiдлогу будинку утеплити екструдованим пiнополiстиролом 150 мм. Зверху пiнополiстиролу влаштувати армовану сiткою цементно-пiсчану стяжку товщиною 50мм. Зовнiшнi стiни та внутрiшня несуча стiна з газобетонних блокiв товщ. 400 мм.

Перекриття - дерев'янi. Перекриття утеплити рулонною мiнватою 350 мм. Збоку примiщення прокласти шар пароiзоляцii з полiетиленовоi плiвки. Крокви дерев'янi, покриття - бiтумна черепиця. Можливо застосування металочерепицi. Вiд внутрiшньоi поверхнi димового каналу камiну до дерев'яних конструкцiй передбачити вiдстань не менше 380 мм.

Проектом передбачено для опалення та приготування гарячої води використовувати електроприлади або тепловий насос. Розміри котельні дозволяють встановити котел на твердому паливі або газовий котел. В цьому разі буде необхідно встановити домову та вентиляцйну труби.

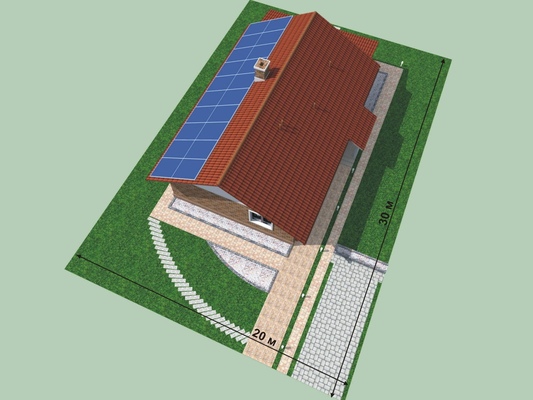

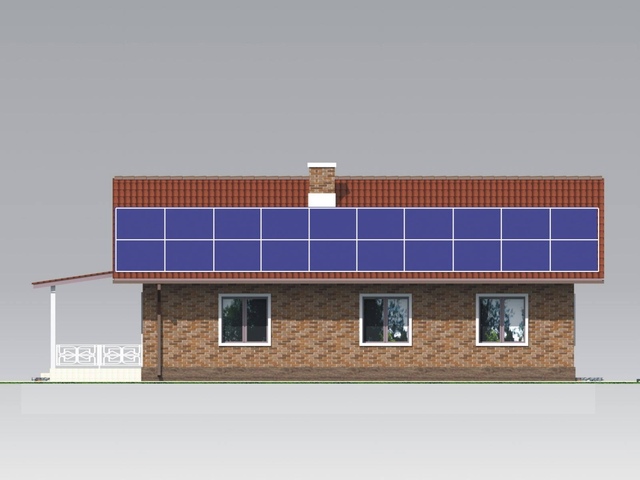

Покрівля двохсхила. Покрівельне покриття-бітумна черепиця. Один з схилів покрівлі зорієнтований на південь. Це дає можливість встановити сонячні батареї.
Вентиляцiя з кухнi та санвузлiв - природна з застосуванням вентиляцiйних каналiв. Водопостачання будинку вiд свердловини. Водопровiдну трубу ввести в будинок пiд фундаментом, на глибинi не менше 1,8м. Ввод води в будинок утеплити шаром пiнопласту 100 мм. Каналiзацiя - за допомогою локальних очисних споруд. Електропостачання будинку вiд зовнiшнiх мереж.

Проект одноповерхового будинку з трьома спальнями площею 98 м2 - проект “Сапсан 2” можете побачити тут

При необхідності можемо розробити індивідуальний дизайн-проект фасадів та інтер'єрів. Крім того ми розробляємо індивідуальні проекти інженерних систем, а саме: опалення, каналізації, вентиляції та електропостачання. Такі інженерні проекти значно зменшують кількість переробок.
