Сергій (148м²)

Рейтинг: 3.60/5 (5 Голосів)
icon zoom

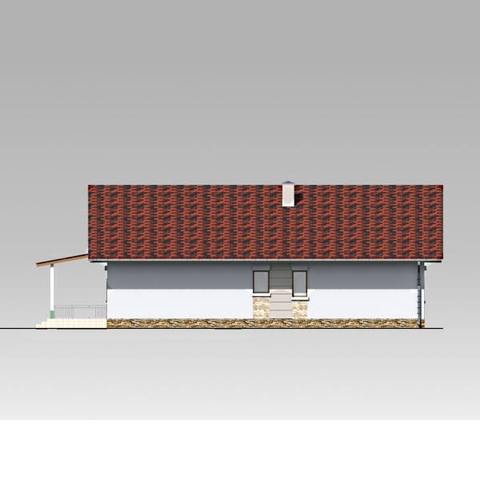

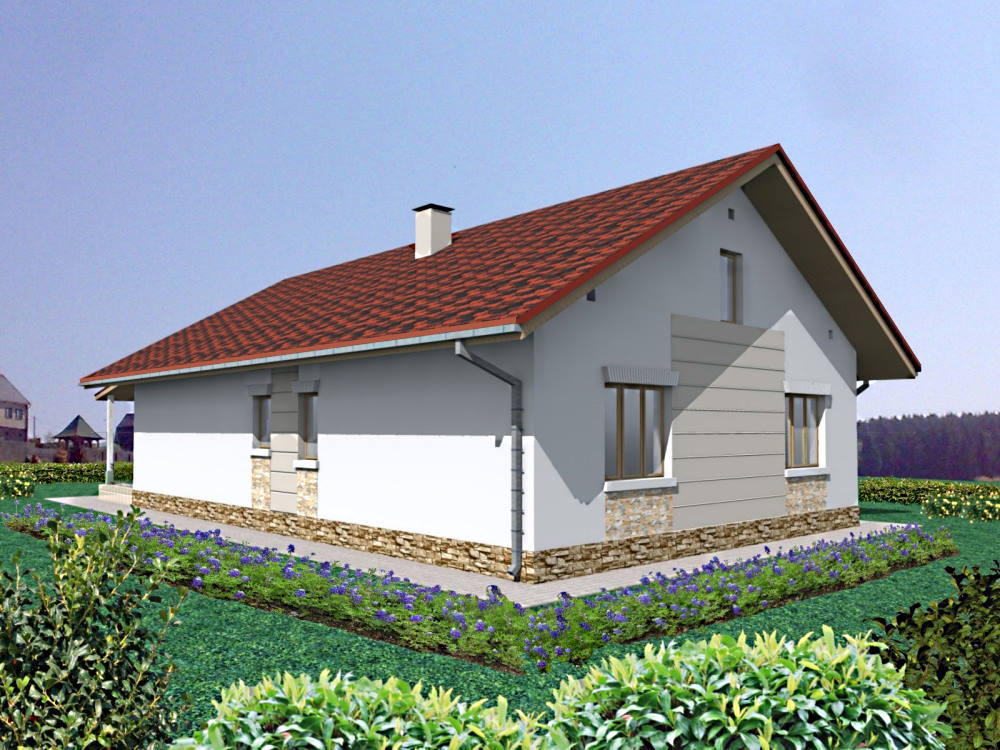

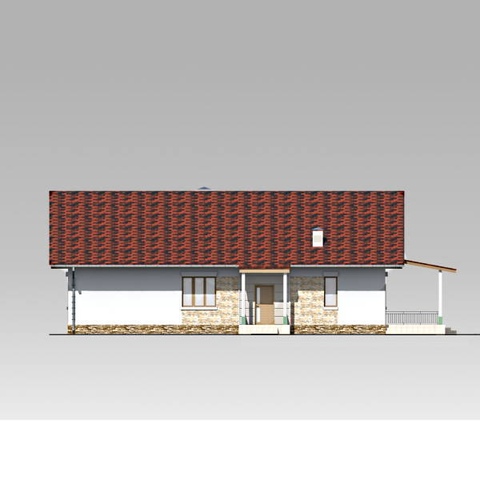

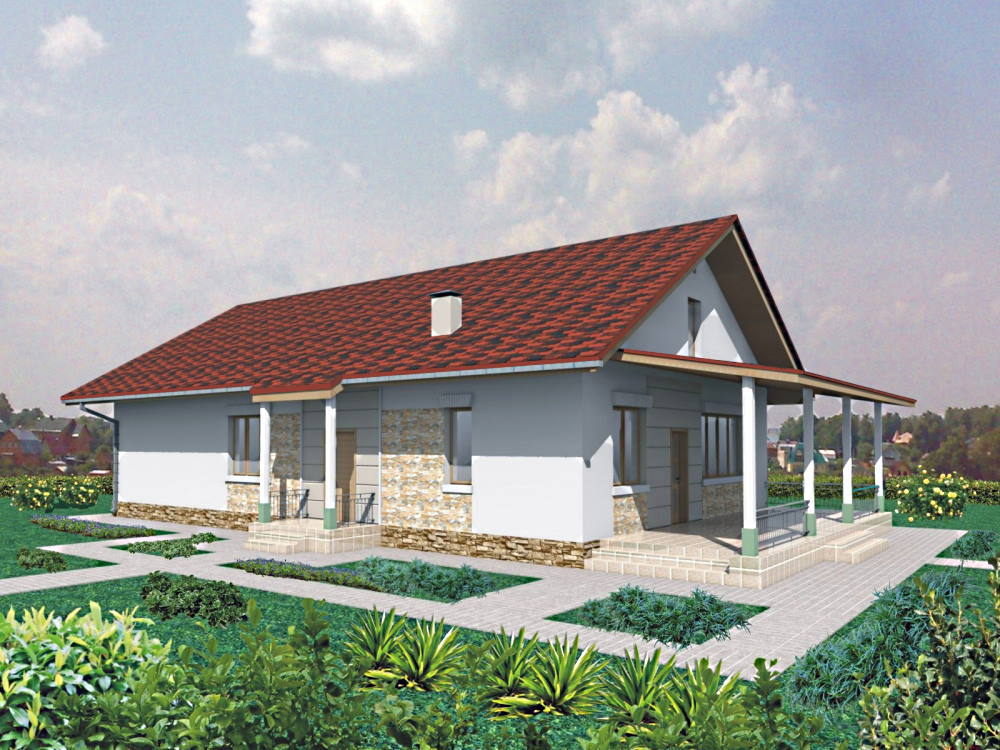

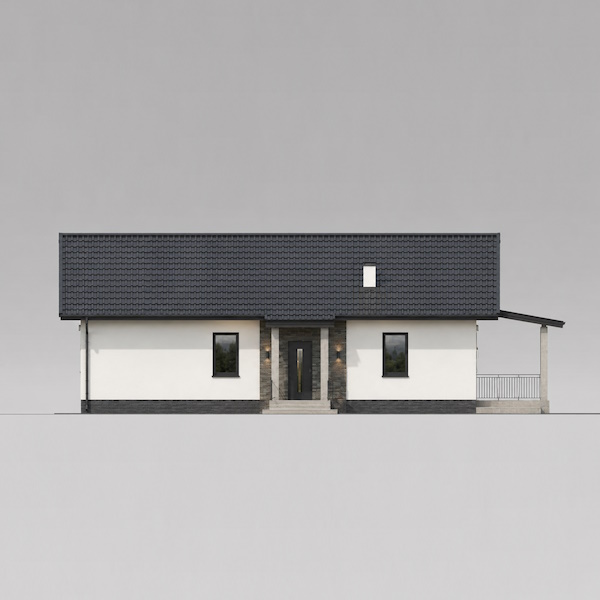

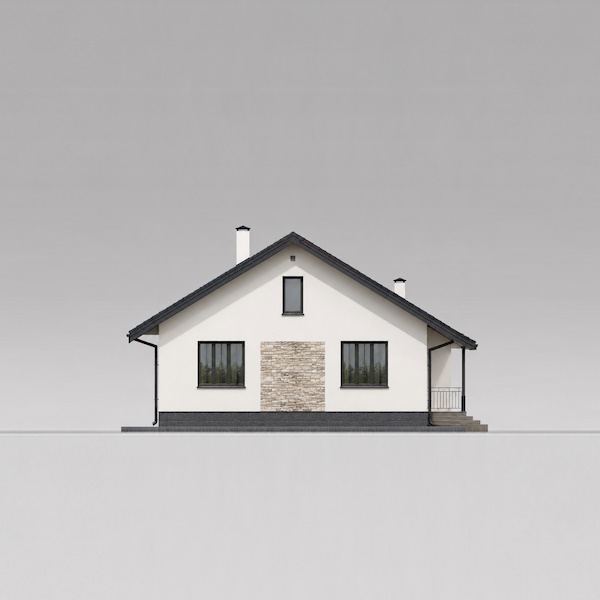

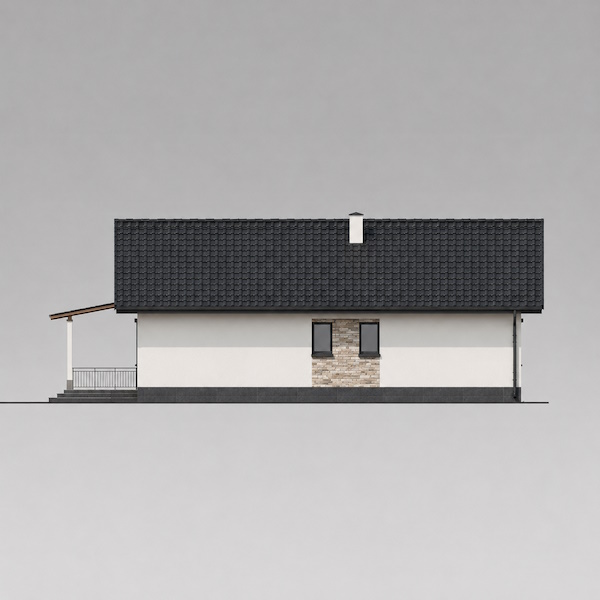

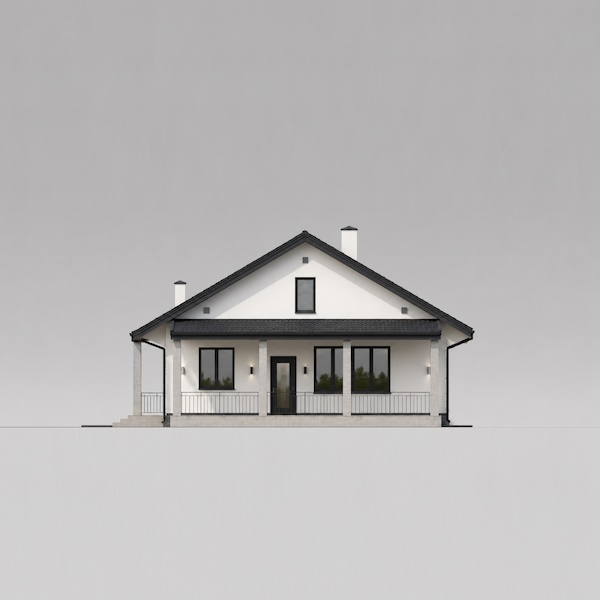

Головний фасад Задній фасад
Проект одноповерхового будинку з трьома спальнями. Проектування одноповерхових будинків в Україні:
  • Загальна площа:148 м²
  • Габарити будинку:10.74 м х 16.72 м
КОНСТРУКЦІЇ:
  • Фундаменти:Стрічкові монолітні залізобетонні
  • Зовнішні стіни:Газобетонний блок 375 мм + утеплювач 200 мм
  • Перекриття:Залізобетонні панелі, Нема
  • Покрівля:Скатна
  • Покрівельне покриття:Металочерепиця
Проект одноповерхового будинку 148 м2
Ціна проекту:
11000 грн.
Купити Проект
экспликация первого этажа
НайменуванняПлоща м2
1Тамбур 2.3
2Передпокій 7.8
3Кухня 16.2
4Вітальня 33.2
5Котлова 11.8
6Гардеробна 4.3
7Коридор 9.6
8Туалет 1.9
9Санвузол 7.6
10Спальня 17.8
11Гардеробна 4.6
12Спальня 15.9
13Кабінет 14.6
Загальна площа поверху147,6
экспликация первого этажа
НайменуванняПлоща м2
1Тамбур 2.3
2Передпокій 7.8
3Кухня 16.2
4Вітальня 33.2
5Котлова 11.8
6Гардеробна 4.3
7Коридор 6.2
8Туалет 1.9
9Санвузол 7.6
10Спальня 14.1
11Гардеробна 6.3
12Спальня 14.1
13Гардеробна 6.3
14Кабінет 14.6
Загальна площа поверху146,7
Вхідні дані та опис конструкції
Параметр Дані
Несуча здатність грунту
Фундаменти Стрічкові монолітні залізобетонні
Стіни Газобетонний блок 375 мм + утеплювач 200 мм
Покрівельні покриття Металочерепиця
Кількість поверхів 1
Пол першого поверху По грунту

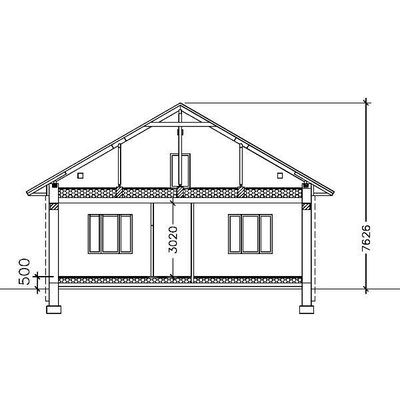

Висота першого поверху 3.02 м
Перекриття першого поверху Залізобетонні панелі

ППроект одноповерхового будинку з трьома спальнями, вітальнею, кухнею і терасою. Проектування одноповерхових будинків в Україні



проектирование одноэтажных домовПроект сучасного одноповерхового будинку. Ширина будинку 10.74 м, довжина — 16.72 м. До будинку приєднана тераса габаритами 3 х 10.7 м. Загальна довжина будинку з урахуванням тераси 19.87 м. Вхід до будинку з довгого боку. Вхід через тамбур призначення якого зберігання тепла в холодний період. При необхідності в тамбурі можливо змонтувати електричний щит. Планування будинку має чітке розділення на спальну зону та зону вітальні, кухні та тераси. Площа вітальні 33м2, площа кухні 16 м2. При бажанні кухню та вітальню можливо об’єднати в єдиний простір. В такому разі приміщення кухні-студіо буди мати площу близько 40 м2. З вітальні запроектований вихід на терасу.

Зліва від тамбура розташована спальна зона, яка складається з трьох просторих житлових кімнат, поряд з якими знаходятся туалет та ванна кімната. Поряд з санвузлами запроектована котельня площею 11.8 м2. Напроти вхідних дверей знаходиться гардеробна площею 4.3м2.

Будинок у плані має просту прямокутну форму. Проектом передбачено, що основою фундаментів служить пісок мілкий, середньої щільності, з прошарками супіску, маловологий. Гідрогеологічні умови ділянки характеризуються відсутністю водоносного горизонту до розвіданої глибини 6,0м. 4. Однак, майданчик будівництва характеризується наявністю тимчасового (сезонного) рівня грунтових вод типу "верховодка" на глибин близько 3,0м. Нормативна глибина сезонного промерзання грунтів 1,0м. Фундаменти - монолітні залізобетонні, стрічкові. Бетонування повинно бути безперервним.

По периметру будинку виконати відмощення завширшки 1,0 м. Стіни фундамента утеплити пінопластом М 35 -100мм. Підлога будинку по основі з монолітного бетону В 15 - товщ.150мм армованому сіткоюю з арматури. Зверху виконати гідроізоляцію з наплавляємого єврорубероїда .

Підлогу будинку утеплити пінополістиролом 200 мм. Пінополістирол укладати шарами по 100 мм. Зверху виконати цементно-пісчану стяжку М 150 50 мм армовану кладочною сiткою 100х100 мм.

За відносну позначку 0.000 прийняти рівень чистої підлоги першого поверху.

Перегородки з газобетонних блоків товщ.100 мм. Стіни з газобетонних блоків В 2,0 D 400 375 х 200 х 600 мм. Зовнішю поверхню стін облицювати утеплювачем 150 мм та оздобити декоративною штукатуркою. З метою зменшити проникнення водяного пару зсередини приміщень внутрішню поверхню стін покрити грунтовкою за два рази та оштукатурити цементно-пісчаною штукатуркою. Перед нанесенням безпісчанки штукатурку додатково покрити грунковкою.

Перекриття - залізобетонні панелі. Перекриття утеплити пінопластом 350 мм. Плити пінопласта класти на шар рідкого цементно-пісчаного розчину яким вирівняти плити перекриття. Плити пінопласта склеїти між собою. Крокви дерев'яні, покриття - метало черепиця. Можливо застосування бітумної черепиці або хвилястих асбоцементних листів.
Для опалення будинку та приготування гарячої води в даному проекті передбачено застосувати електроприлади. Розміри приміщення котельні в разі необхідності дають можливість застосувати для опалення будинку газовий котел або котел на твердому паливі.

Вентиляція з кухні, котельні та санвузлів - природна з застосуванням вентиляційних каналів.

Водопостачання будинку від свердловини. Водопровідну трубу ввести в будинок під фундаментом, на глибині не менше 1,8м. При наявності будинок можливо приєднати до існуючої водопровідної мережі.

Каналізація - за допомогою локальних очисних споруд. При наявності централізованної каналізаційної мережі будинок бажано підключіть до неї. Місця вводів та випусків інженерних комунікацій визначити згідно місцевих умов та розташуванню будинку на присадибній ділянці. Електропостачання будинку від зовнішніх мереж.

Проект одноповерхового будинку "Мальва", площею 178 м2 ви можете побачити тут

При необхідності можемо розробити індивідуальний дизайн-проект фасадів та інтер'єрів. Крім того ми розробляємо індивідуальні проекти інженерних систем, а саме: опалення, каналізації, вентиляції та електропостачання. Такі інженерні проекти значно зменшують кількість переробок.
