Монтаж теплої підлоги водяної

 Про переваги поверхневого нагріву ми вам розповіли в статті ''Порівняння систем водяного опалення. ''

 Тепер ми розповімо як правильно виконати монтаж водяної теплої підлоги.

Зазвичай система підлогового обігріву встановлюється в заміських будинках але в даний момент набирає популярність його монтажу і в квартирах. При цьому, якщо ви хочете зробити теплу підлогу в квартирі то варто почати з узгоджень в ЖКГ і отримати дозвіл на виконання даного виду робіт.

 Системи водяної теплої підлоги вважаються одними з найбільш складних для самостійного монтажу.

Зараз ви зрозумієте чому.

   Починати монтаж слід не з закупівлі матеріалів а з проектування системи. Хоча б для себе, на зошиті в клітинку. Насамперед слід визначитися з встановленням розподільної гребінки. Якщо в будинку є котел то гребінка зазвичай знаходиться під ним. Але це не обов'язково. Зручно коли розподільний колектор знаходиться посередині квартири чи будинку. Тоді простіше балансувати систему для правильної роботи.

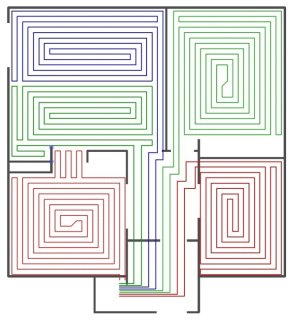

  Після того як ви визначилися з місцем старту труб можна планувати контури. Орієнтовно вважається що один контур покриває не більше 15 м2 підлоги. Тобто якщо у нас одна кімната має площу в 30 м2 то в ній буде знаходитися два контури теплої підлоги. А ось маленькі приміщення, такі як гардеробні, коридори і санвузли, зовсім не обов'язково повинні мати незалежні контури. Коридор і санвузол чудово покривається однією гілкою.

 З кількістю контурів розібралися. Наступний пункт це вибір методу укладання труби теплої підлоги.

  найпростіший - змійка. У такому варіанті подача підводиться до вікна і змійкою укладається у напрямку до виходу з кімнати. Такий варіант зручний коли в кімнаті є великі вікна або виходи на терасу. Частина кімнати з великими тепловтратами отримує більше тепла. Але слід знати що в цьому варіанті ви можете відчувати нерівномірність прогрівання підлоги. Біля вікна підлогу буде тепліше а біля дверей прохолодніше. Але в добре утепленому будинку ця різниця зовсім невелика, 2-4 град Цельсія. Також біля вікна ви можете укладати трбу частіше з кроком 10 см а ближче до дверей рідше.

Якщо потрібне рівномірне прогрівання підлоги то наступним варіантом укладання буде паралельна змійка. В такому випадку укладання труби зигзагом починається від входу в кімнату але з відстанню в 2 рази більшому ніж при звичайній змійці. Коли ми доберемося до вікна тоді зворотна гілка якраз закриє пропуск. Але і в такому випадку нерівномірність прогріву теж може відчуватися. Адже у нас виходить 2 лінії подачі і дві лінії обратки знаходяться паралельно. Також до уваги не береться менша температура біля зовнішніх стін.

Переходимо до наступного, найскладнішого а й самого ефективного варіанту. Укладання труби равликом. У такому рішенні подача йде від зовнішніх стін в середину і паралельно повертається назад. В цьому варіанті ми маємо чітке чергування подачі і обратки і максимально рівномірний прогрів кімнати зовні в середину. Але такий варіант і найскладніший для укладання. Слід все ретельно розмітити а потім приступати до укладання. Враховуйте що поворот труби бажано робити по радіусу не менше 150 мм.

 Для обігріву підлоги зазвичай вибирається високоякісна труба із зшитого поліетилену призначена для цього виду робіт. Витрата труби орієнтовно становить 50-100 м на 10 м2 в залежності від кроку.

Тепер можна приступати до розрахунку матеріалів.

Нам знадобиться:

1. Утеплювач. Товщину вибираємо згідно цілей. Якщо основа була утеплена раніше то досить фольгованої підкладки. А якщо знизу знаходяться неопалювані приміщення то варто на утепленні не економити і брати мінімум 100 мм товщини. Якщо будинок хочеться зробити енергоефективним то подумайте про 250 мм якісної теплоізоляції. Адже на відміну від стін в підлогу додати утеплення буде неможливо.

2. Гідроізоляційна плівка, поліетиленова щільністю 100-150мкм. По всієї площі підлоги + нахлест 10 см. І будівельний скотч для проклейки стиків



3. Фольгированная підкладка під теплу підлогу або мати.

4. армувальна сітка 1-1,5мм з осередком 50 мм відповідно до площі підлоги + нахлест

5. Суміш цементно-піщана для стяжки 90-110 кг / м2. Врахуйте що на всю квартиру вага стяжки може досягати 10 тонн і не допускається складати її в одному місці.

6. Маяки для відбиття рівня

7. Алебастр для встановлення маяків

8. Труба для нагріву підлоги 5-10 м на м2 в залежності від кроку

9. Демпферная стрічка

10. Гребінка з термостатом і насосом

    Тепер фотозвіт процесу монтажу.

    Як зробити монтаж теплої підлоги водяної:

    • Очищаємо основу від сміття і вирівнюємо нерівності. Великі виступи краще збити, якщо є западини то можна зробити невелику засипку піском або відсівом та вирівняти з трамбуванням.

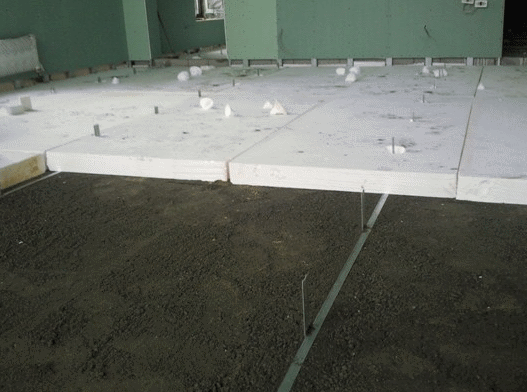

    • Укладаємо необхідну кількість утеплювача

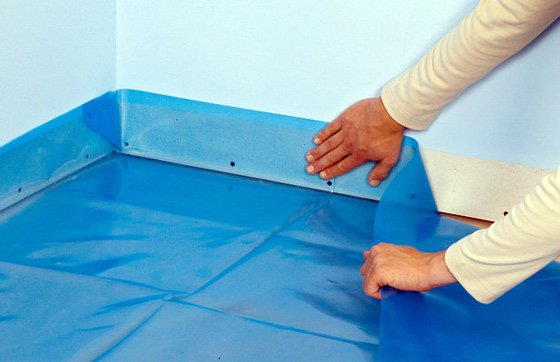

    • Укладаємо гідроізоляційну плівку , стики проклеюємо

    • Вішаємо гребінку в потрібному місці. Стежимо за рівнем і зберігаємо горизонтальність.

    • Укладаємо фольговану плівку з розміткою для труб або мати

    • По контуру кімнат клеїмо демпферну стрічку, також можна відокремити контури один від одного.

    • Робимо попередню розмітку контурів теплої підлоги

    • Кладемо армувальну сітку з нахлестом і пов'язуємо її в одне полотно

    •    Розмотуємо трубу і кріпимо її до сітки згідно плану. Якщо кладемо в мати то фіксацію можна проводити рідше. Краще використовувати пластикові стяжки щоб не пошкодити трубу.

    • Ми стежимо щоб труба не перегиналася і не ламалася. Якщо утворюється залом контур потрібно буде перекладати. Ви ж не хочете виявити що в в якийсь момент з системи почала йти вода.

    • Після укладання контуру обрізаємо трубу з запасом 30-40 см

    • Укладаємо послідовно всі контури

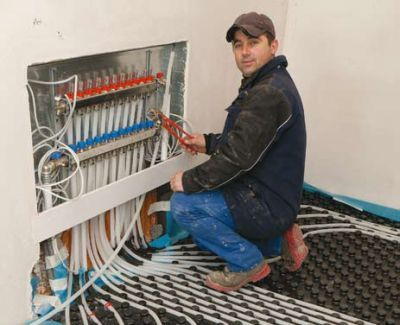

    • Кріпимо трубу фітингами до гребінки. Стежимо за дотриманням подачі і обратки.

    • Заповнюємо систему водою і перевіряємо герметичність. Можна створити тестовий тиск в 6 атм і залишити на добу для перевірки протікання.

    • Після перевірки системи можна переходити до встановлення маяків

    • Заливаємо стяжку починаючи від стін і рухаємося до центру і виходу з кімнат

    • Стяжка готова. Систему можна запускати через 28 діб. Коли цемент затвердіє.

       Водяна тепла підлога ціна

       Орієнтовна вартість роботи по монтажу підігріву підлоги 150 - 200 грн / м2

      Вартість матеріалів залежить від комплектуючих і коливається в районі 300-400 грн / м2

      Вартість робіт і матеріалів по заливці стяжки - 250-300 грн / м2

       Ще варто врахувати вартість доставки і розвантаження матеріалів.

      Витрати часу:

      - планування, підготовка, доставка матеріалів - 1 тиждень

      - укладання утеплювача, труби, підключення - 4 дня

      - заливка стяжки - 1-2 дня

      - очікування до запуску системи - 1 місяць
