Проект теплої підлоги: приклад розрахунку та склад креслень

Якісне проектування системи опалення — це не лише комфортна температура, а й значна економія на матеріалах та енергоносіях. Нижче наведено детальний приклад того, як виглядає професійна документація для монтажу водяної теплої підлоги у сучасному котеджі.

Що входить до складу проекту теплої підлоги?

Проект теплої підлоги включає гідравлічний розрахунок, схеми розкладки труб по поверхах із зазначенням довжини контурів, плани розміщення розподільчих гребінок та схему теплоізоляції. Також обов’язково додається повна специфікація обладнання та матеріалів, що дозволяє точно визначити вартість монтажу та забезпечити правильну роботу системи опалення при екстремально низьких температурах.

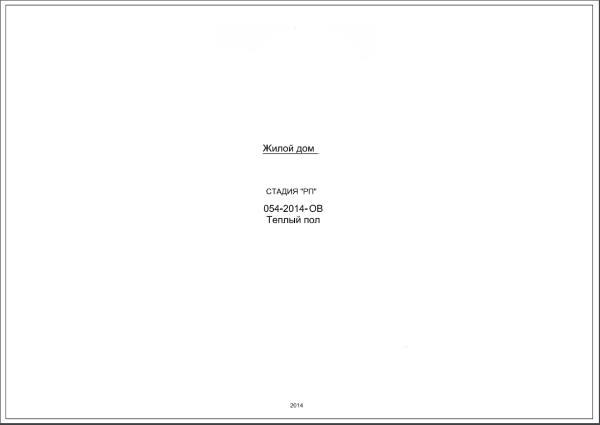

Титульний лист та вихідні дані

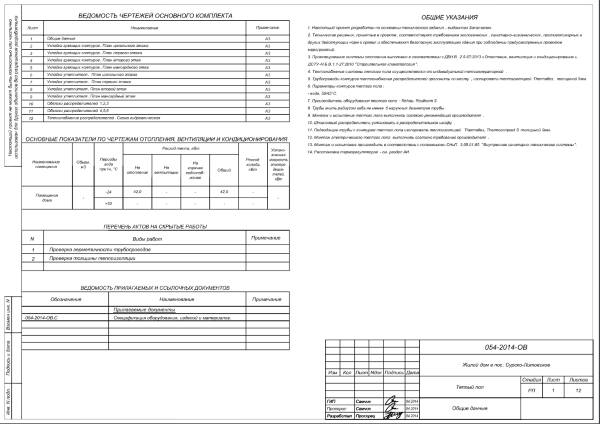

Гідравлічний розрахунок та умови проектування

У цьому розділі зазначаються загальні параметри: розрахункова температура всередині приміщення (+21°C) та зовні (-21°C). На основі цих даних розраховується крок укладання труби та потужність кожного контуру.

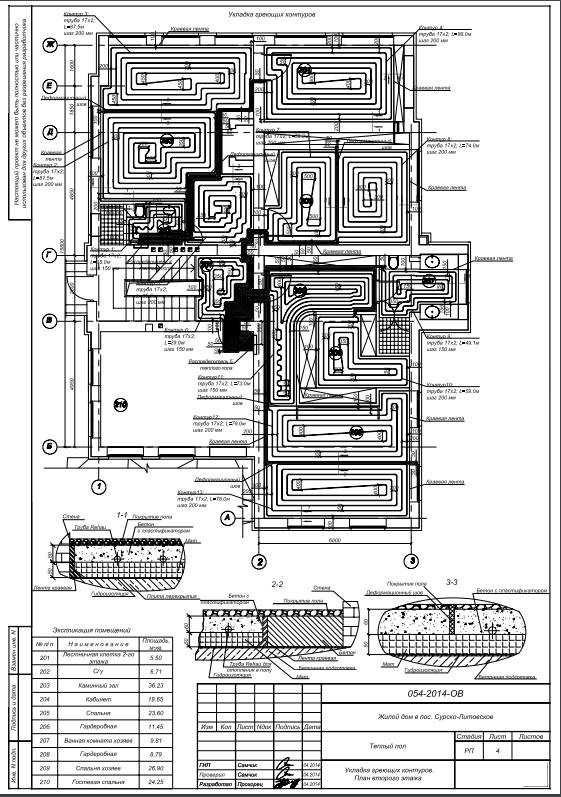

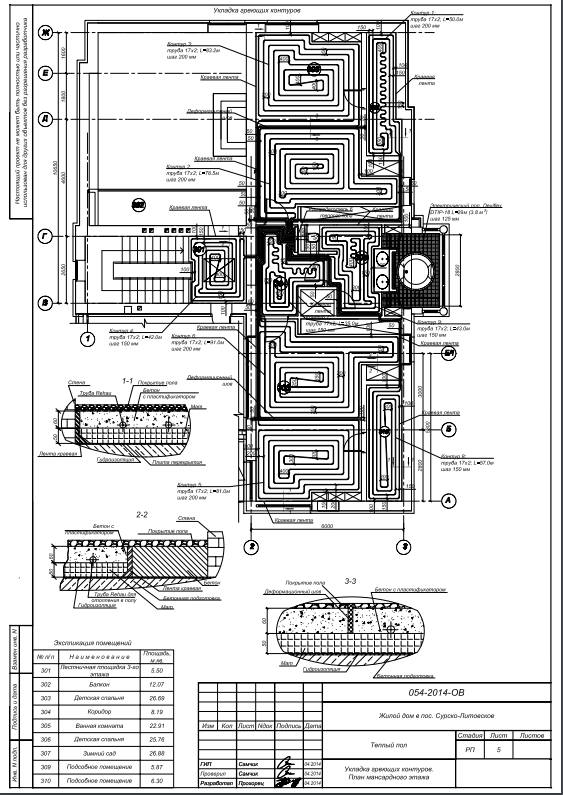

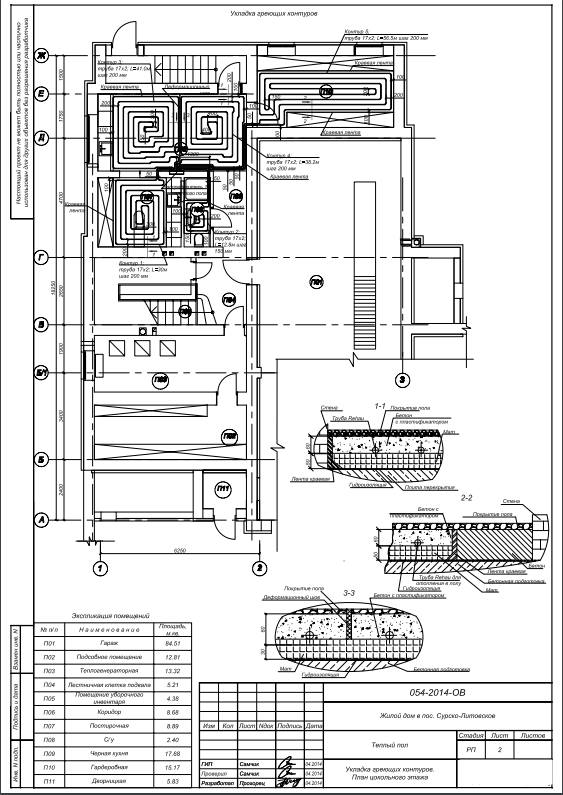

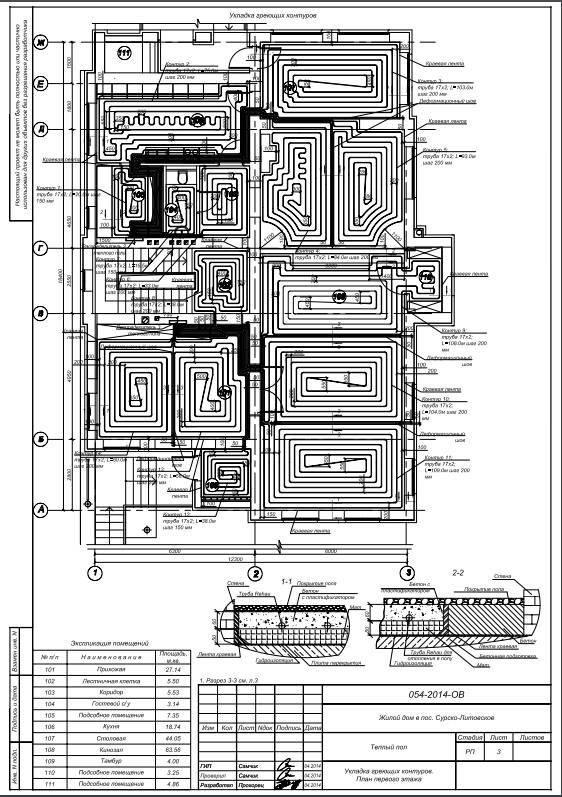

Схеми розкладки контурів та магістралей

Проект детально фіксує місця проходження магістралей та довжину кожної петлі, що критично для балансування системи. Креслення виконуються для кожного рівня будівлі окремо.

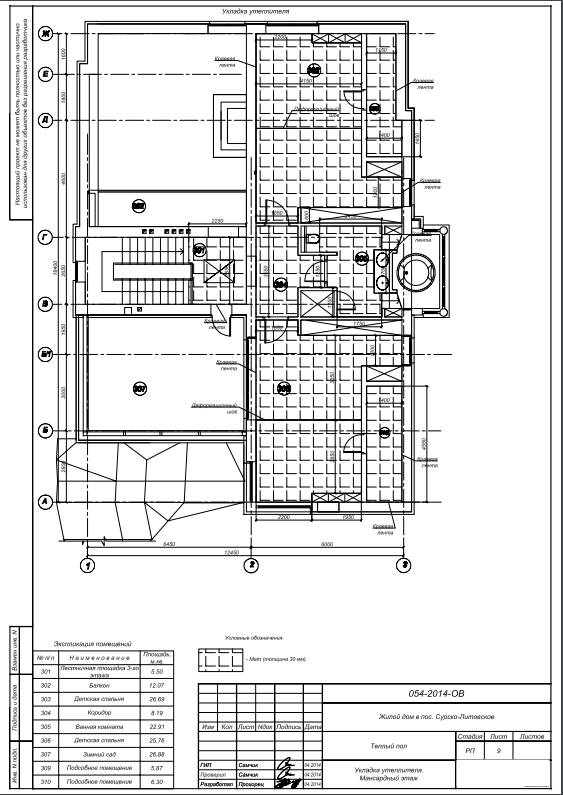

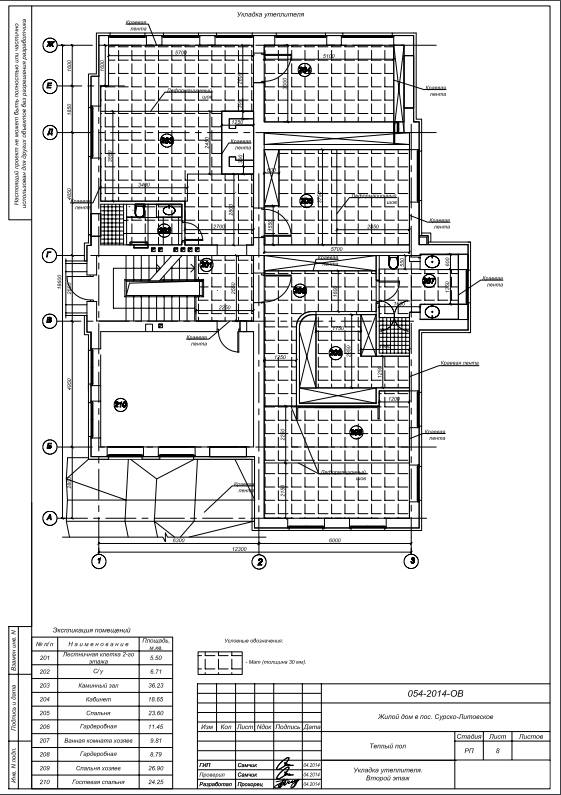

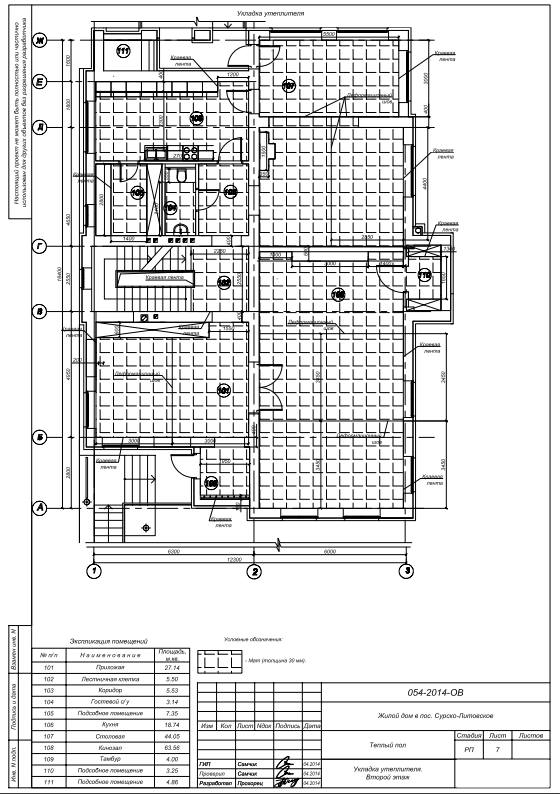

План теплоізоляції підлоги

Для запобігання втрат тепла через перекриття, проект містить схему укладання утеплювача для всіх рівнів — від цоколя до мансарди.

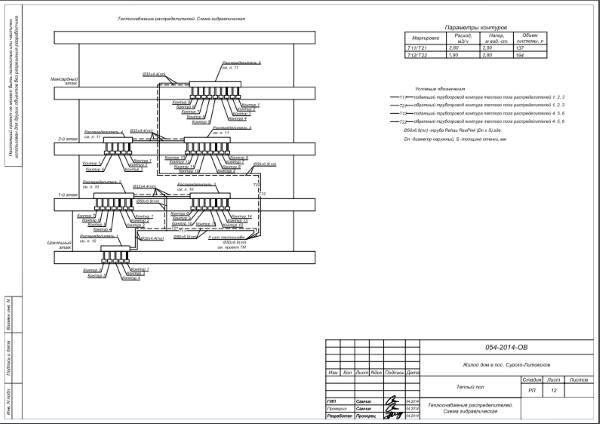

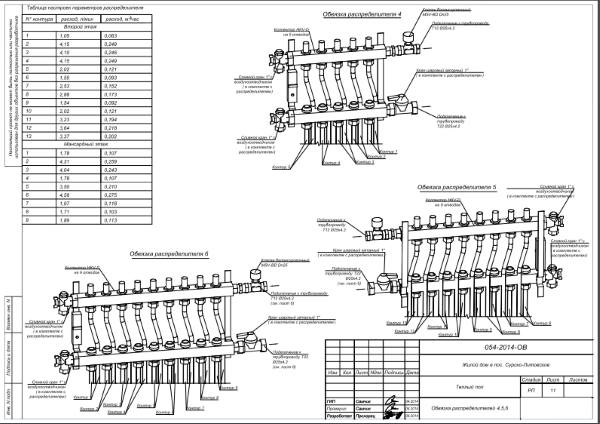

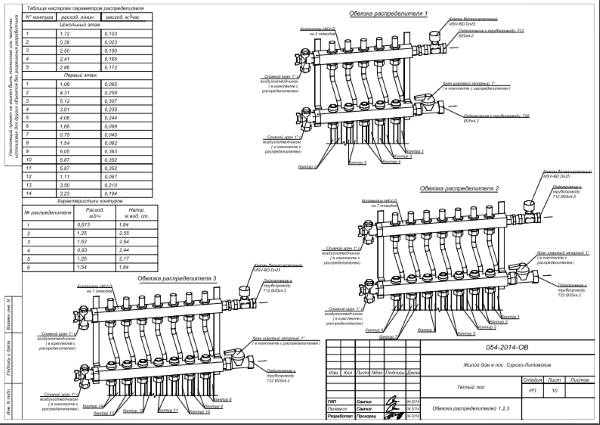

Розміщення розподільчих гребінок

Ключовий елемент керування системою — колекторні вузли. Проект вказує їхнє точне розташування та спосіб підключення контурів.

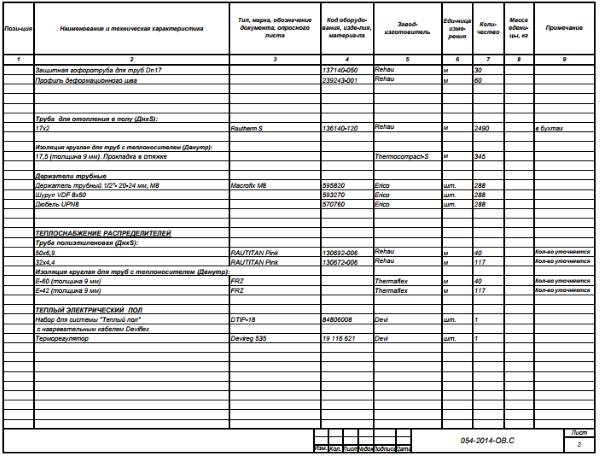

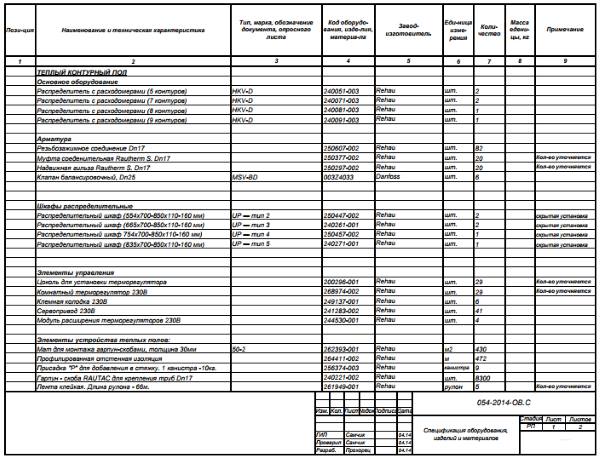

Специфікація матеріалів та обладнання

Готовий проект дозволяє закупити матеріали буквально «до останнього цвяха», уникаючи залишків або нестачі труб та фітингів на об'єкті.
