Приклад проекту котельні 80 кВт з тепловим насосом

Проект котельні з тепловим насосом 80 кВт

принцип роботи системи теплопостачання

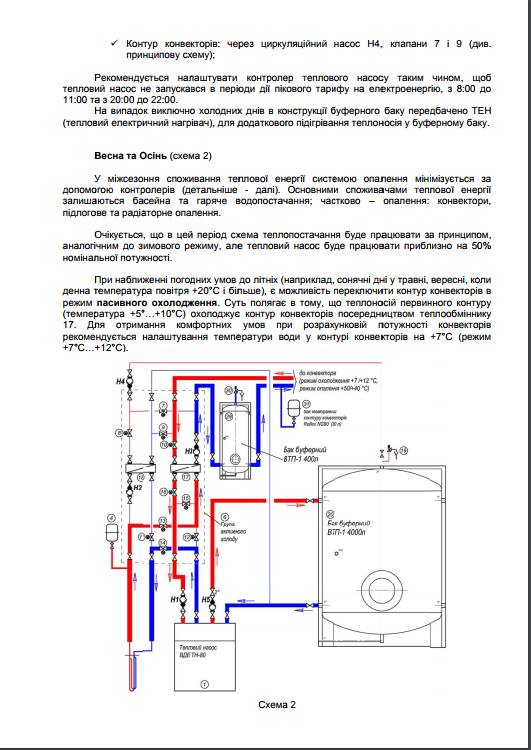

схема роботи котельні

На цьому аркуші вказується опис системи та принципова схема роботи системи.

 схема роботи на охолодження

На цьому аркуші розташована схема роботи в режимі пасивного і активного охолодження.

споживачі теплової енергії

Основні споживачі тепла.

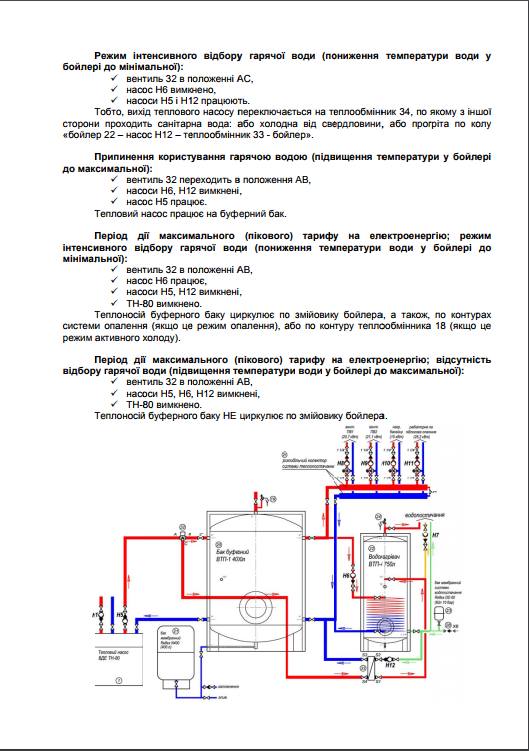

робота системи гарячого водопостачання

Опис роботи системи ГВП

принципова схема управління тепловим насосом

Принципова схема управління тепловим насосом.

принципова схема щита управління ГВС

принципова схема теплопостачання

Принципова схема теплопостачання будинку.

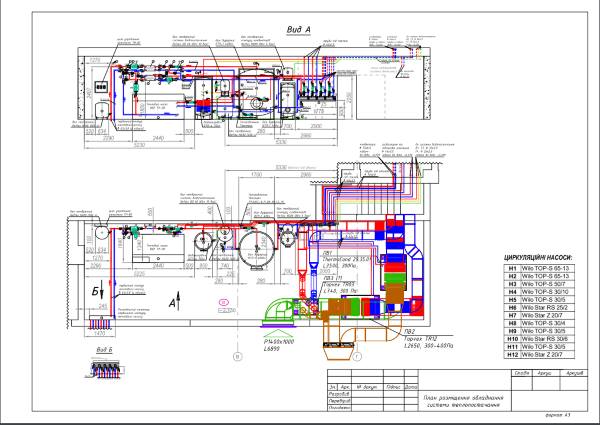

план розміщення обладнання котельні

Детальний план розташування обладнання в котельні.

котельня в розмірах

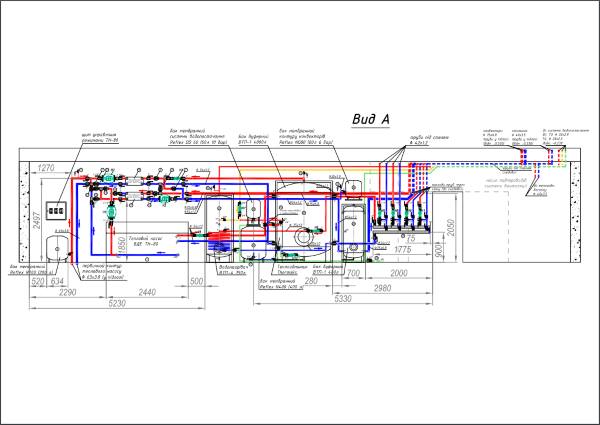

позначення елементів котельні на розрізі

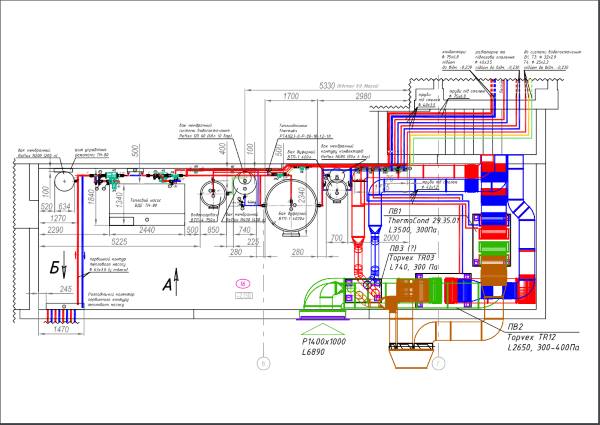

позначення елементів котельні на плані

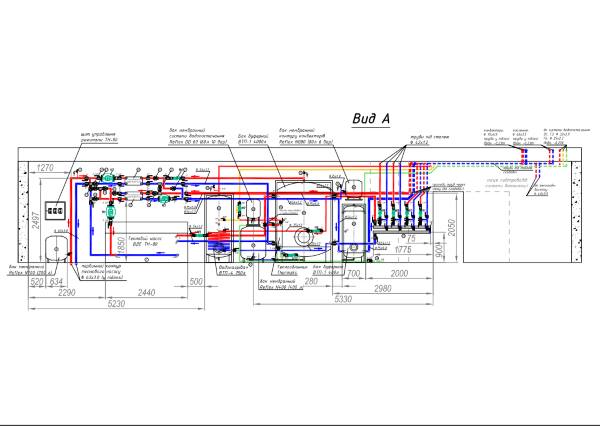

Вид А котельні 80 кВт

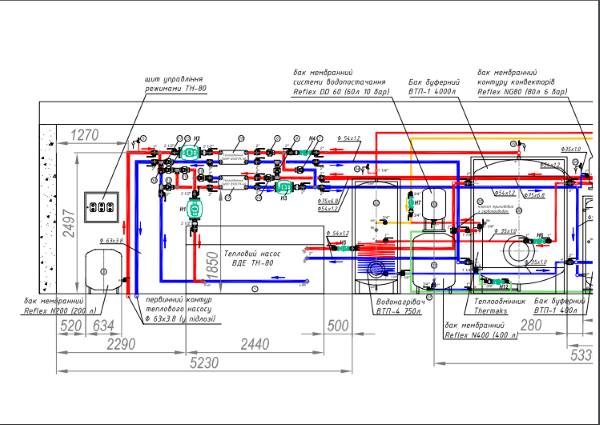

діаметри і підключення трубопроводів

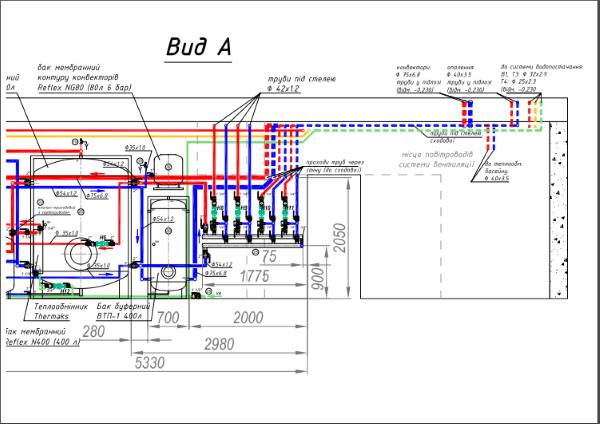

місце повітропроводів системи вентиляції

розподільний колектор грунтового контуру

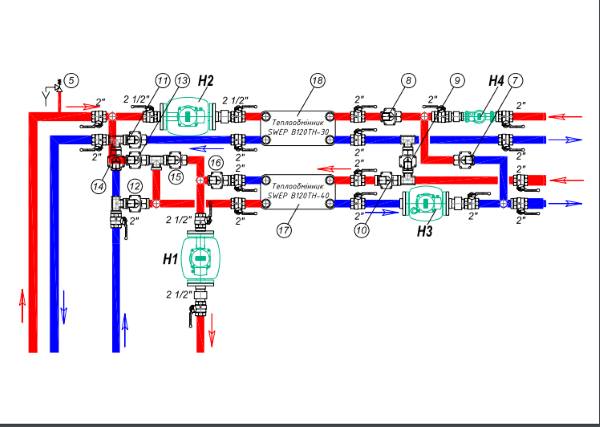

схема підключення теплообмінників

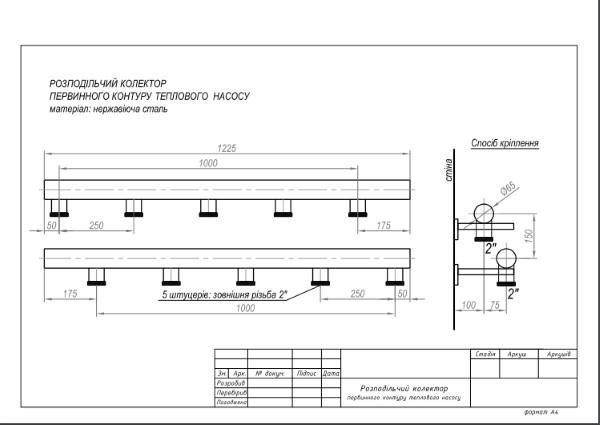

розподільний колектор первинного контуру теплового насоса

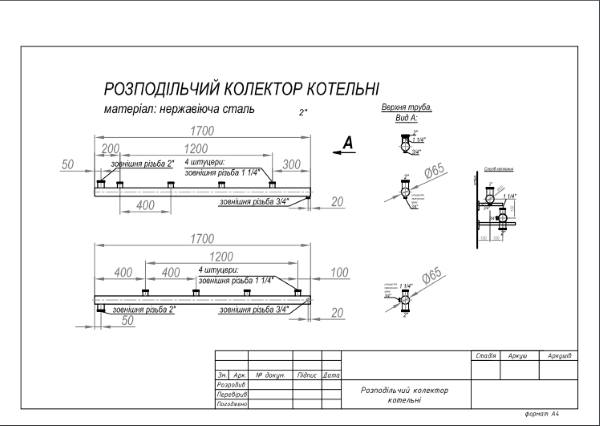

розподільні контури котельні

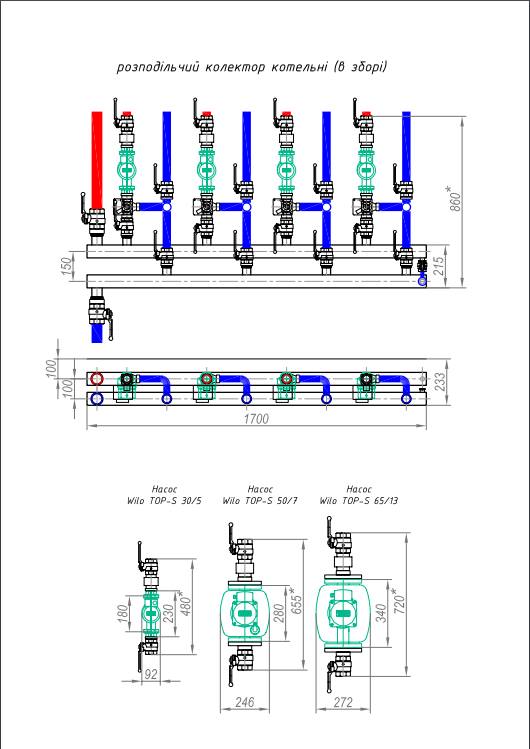

розподільний колектор котельні в зборі

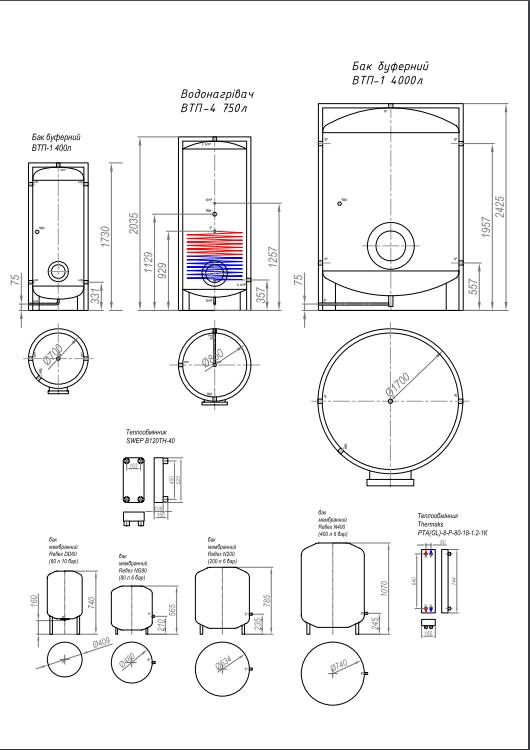

буфекрние ємності і теплоаккумулятор

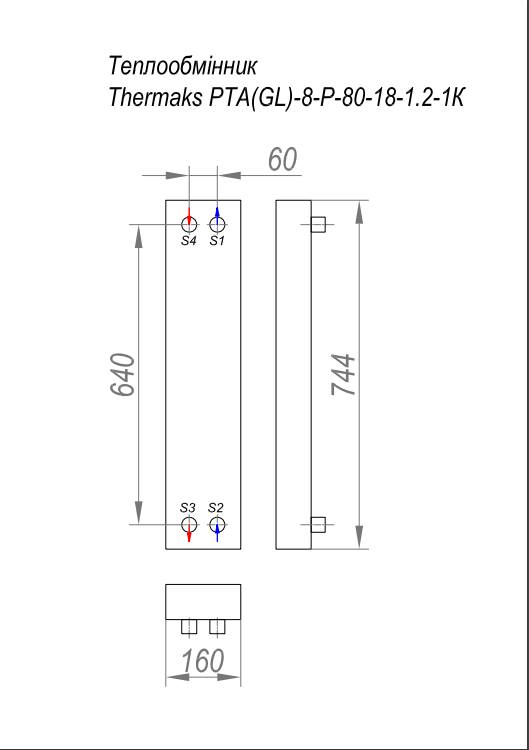

теплообмінник для системи з тепловим насосом

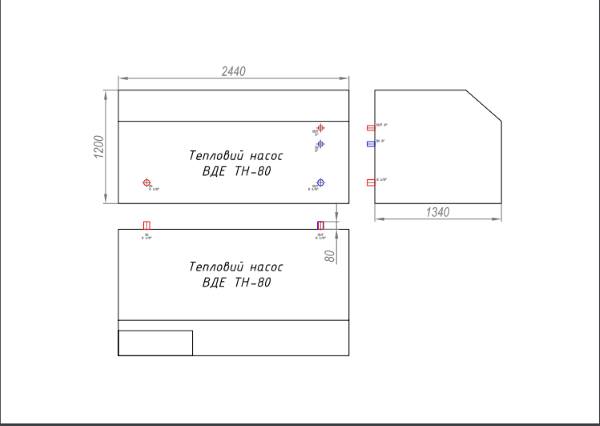

тепловий насос ВДЕ ТН-80

грунтові свердловини для теплового насоса

Схема розташування свердловин для грунтового контуру

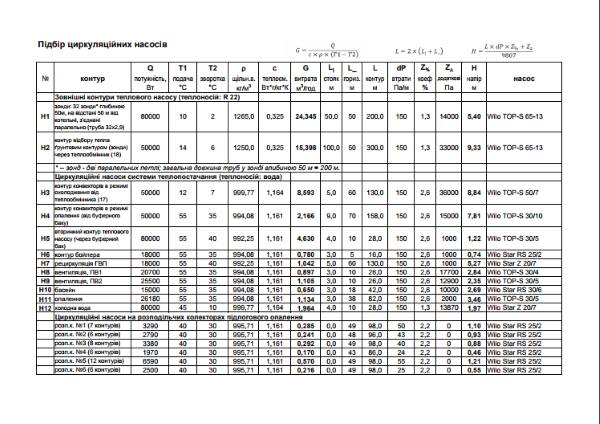

Специфікація циркуляційних насосів

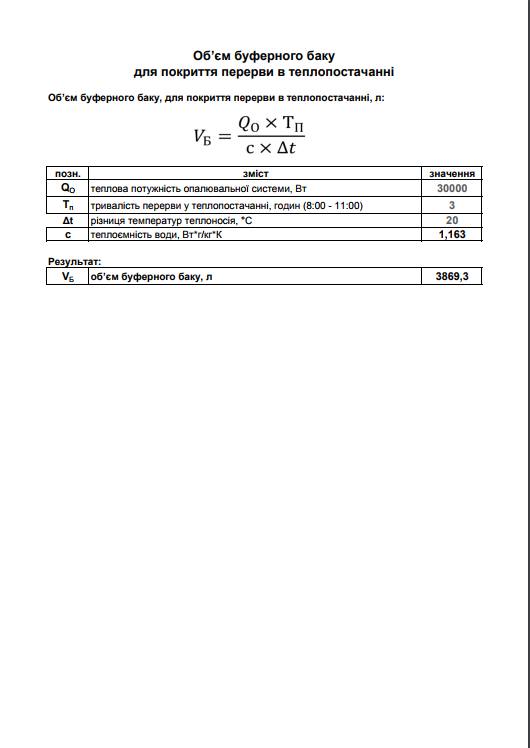

розрахунок об'єму буферної ємності

Специфікація зовнішнього грунтового контуру

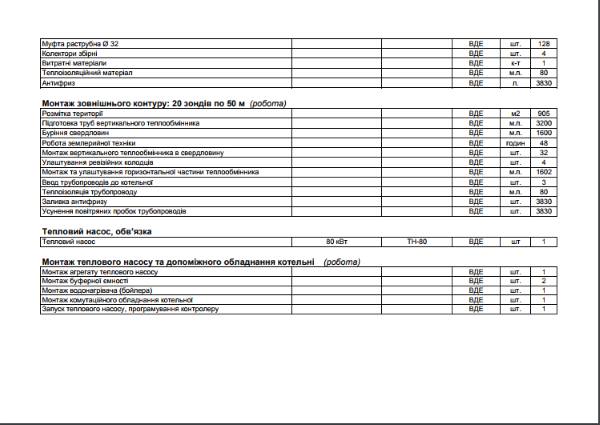

специфікація обв'язки теплового насоса

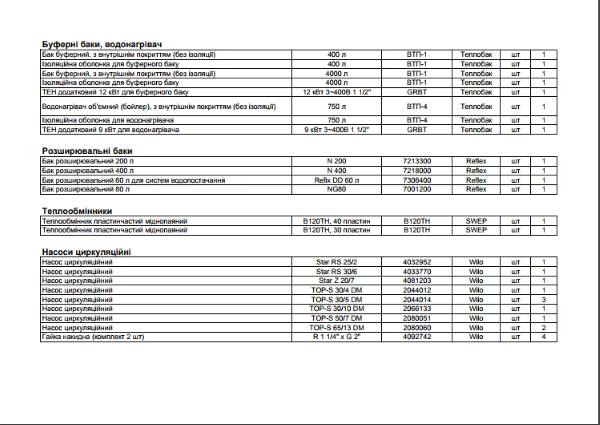

специфікація по буферним ємностей і насосів

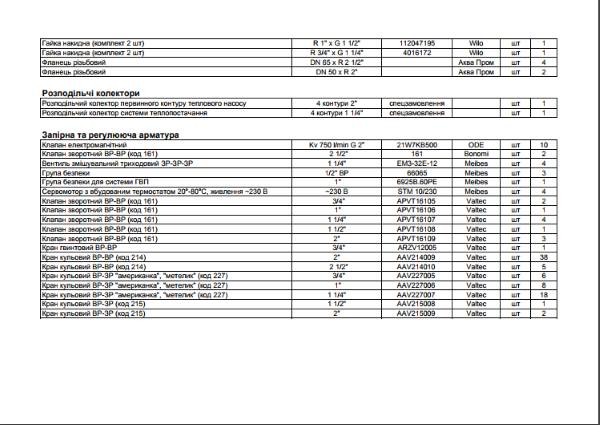

специфікація розподільних колекторів

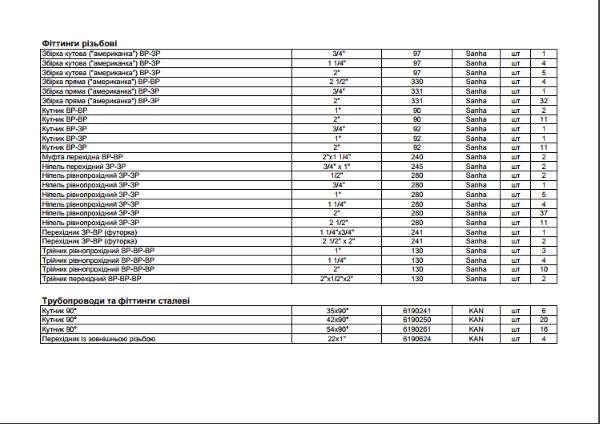

специфікація трубопроводів

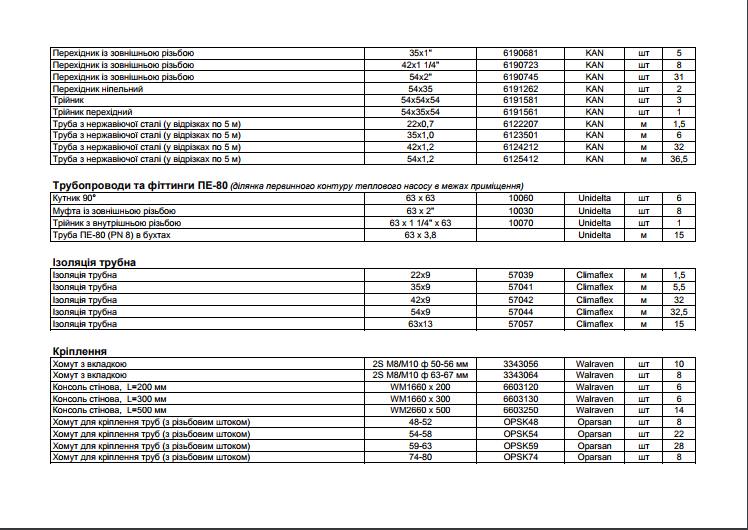

специфікація ізоляції трубопроводів

Після розробки проекту ви можете звернутися до будь-якої монтажної організації і порахувати вартість монтажу і комплектації котельні.



Про те як ми розробляємо систему опалення читайте -->> ТУТ:

Про проектування системи вентиляції дивись -->> ТУТ

Про проектування системи водопроводу і каналізації дивись -->> ТУТ

Про проектування котельні дивись -->> ТУТ

Про проектування систем автоматизації обладнання котельні дивись -->> ТУТ

Проект розробляється на основі архітектурного проекту з урахуванням побажань замовника (наявність теплих підлог, тип котла, радіатори).
