Структура розділу енергоефективність

З чого складається розділ Енергоефективність будівель у складі проектної документації.

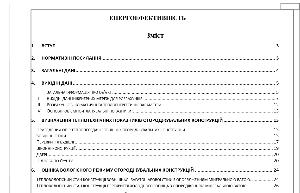

розділ Енергоефективність будівель структура



Одним з розділів проектної документації що є обов’язковим при проходженні експертизи є розділ ‘’Енергоефективність’’. Згідно ДБН В.1.2-11 в даному розділі відображаються рішення які пов’язані з енергетичною ефективністю будівлі та реалізуються вимоги з енергозбереження згідно ДСТУ Б А.2.2-8. Розроблений розділ включає в свій склад енергетичний паспорт будівлі згідно з ДБН В.2.6-31.

Розділ Енергоефективність є першим кроком що відноситься до Закону України "Про енергетичну ефективність будівель".

Цей розділ обов’язково повинен включати в себе загальні дані по енергоефективності. Згідно з ДБН В.2.2-15 обов’язкове включення цієї інформації при проектуванні житлових будинків та згідно ДБН В.2.2-9 при проектуванні громадських будинків. Дотримання вимог з енергетичної ефективності перевіряються при проходженні містобудівної експертизи. Згідно ДБН В.1.2-11 повинні виконуватись основні вимоги з економії енергії і після цього, згідно ДБН В.2.6-31 та ДСТУ-Н Б А.2.2-5 визначається клас енергетичної ефективності який має відповідати вимогам нормативних документів.

Основні частини розділу Енергоефективність:

  • Пояснювальна записка в якій відображаються теплотехнічні показники (у відповідності ДБН В.2.6-31 - розрахунки опорів теплопередачі, теплової стійкості, повітропроникність, вологісний та температурний режим)  огороджувальних конструкцій;
  • Обчислення теплових втрат будівлі на опалення відповідно з ДБН В.2.6-31;
  • Відображення даних по проектуванню відповідної площі світлопрозорих конструкцій та посилання на відповідний архітектурний розділ проектної документації відповідно з ДБН В.2.5-28. У випадку значного перевищення площей світлопрозорих конструкцій має міститися обґрунтування доцільності цього рішення;
  • Оцінка і обчислення показників енергетичної ефективності обладнання та інженерних систем будівлі відповідно до СНіП 2.04.05 та інших чинних нормативів;
  • Відповідно з ДБН В.2.6-31 та ДСТУ-Н Б А.2.2-5 - енергетичний паспорт;
  • Аналітична оцінка інсоляції.

Склад пояснювальної записки до розділу «Енергоефективність»:

1) Опис проектного рішення будівлі - загальна характеристика;

2) Стисла інформація про прийняті проектні рішення що націлені на ефективне використання енергії будівлею та її інженерними системами:

  • Рішення які виникли при оптимізуванні об'ємно-планувальних рішень комплексно забезпечується зниження тепловтрат через зовнішні огороджуючі конструкції та надходження тепла від сонця;
  • Перелік рішень і ‘’пиріжків’’ проектних рішень по зовнішнім огороджувальним конструкціям будівлі, рішення по утепленню та марки і тип матеріалів (товщина, марка, якості)
  • Рішення по захисту від надмірної сонячної радіації, пасивний та активний захист в літній період;
  • Заходи з енергетичної ефективності інженерних систем, кожної системи окремо, будівлі (система вентиляція, рішення по опаленню - охолодженню, системі гарячого водопостачання, освітлення);
  • Будинковий та поквартирний облік споживання енергетичних ресурсів що планується;
  • Відновлювальні та альтернативні джерела енергії що запроектовані до впровадження (фотовольтаїка, теплова енергія, геотермальна, системи накопичення та акумулювання енергії);
  • Економічне та технічне обгрунтування необхідності приєднання систем будинку міської системи енергозабезпечення, або газової котлової, або використання електроопалення, при використанні електроенергії від непоновлюваних джерел енергії;

3) Об'ємно-планувальна характеристика будівлі та внутрішні параметри коморту та клімату;

4) Розрахунки теплових та технічних показників зовнішніх огороджувальних конструкцій будівлі;

5) Енергетичні показники будинку;

6) Клас енергоефективності що підтверджений розрахунками;

7) Терміни ефективної експлуатації шарів теплоізоляції будівлі та окремих її елементів;

8) Підтвердження теплотехнічних показників матеріалів, пожежно-технічних показників (відповідно з ДБН В.1.1-7), термінів експлуатації згідно протоколів випробувань;

9) Висновки про відповідність будівлі  вимогам "Завдання на проектування" (частина що стосується енергоефективності та вимогам ДБН В.1.2-11, ДБН В.2.6-31 про раціональне використання ресурсів при дотриманні санітарно-гігієнічних та кліматичних параметрів) .

Розділ «Енергоефективність» складається під час розробки проекту з прив’язкою до конкретного місця будівництва з розміщенням будівлі по сторонам світу що відображено на стадіях "Проект" (П) або "Робочий проект" (РП) у залежності від категорії складності будинку згідно з ДБН А.2.2-3.

Що потрібно для розробки розділу енергетичної ефективності дивись тут

Все про розділ енергоефективність будівель в складі проектної документації читай тут:

Бірюкович Павло
Бірюкович Павло
Експерт з інженерних систем і енергоефективності
