Вентиляція пасивного будинку

Новітні технології у будівництві

Яким чином відбувається правильна(іншими словами комфортна) вентиляція в пасивних будинках.

Із забруднених приміщень постійно виводиться відпрацьоване повітря(на малюнку показаний коричневим кольором), а чисте повітря(на малюнку показаний блакитним кольором) поступає в квартиру. Чисте повітря є важливим чинником здоров'я людей, що мешкають в квартирі.

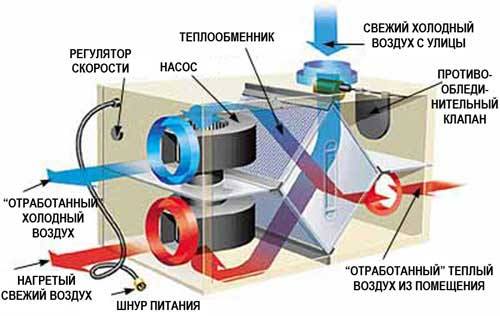

Принцип роботи протитечійного теплообмінника полягає в наступному: через канал проходить витяжне повітря, віддаючи при цьому тепло теплообмінникам. Охолоджений на виході називається повітрям(на малюнку показаний помаранчевим кольором), що видаляється. У свою чергу по інших каналах протікає свіже повітря(якщо бути точнішим, з іншого боку плити). Це повітря поглинає те тепло, яке виходить від каналів з повітрям, що видаляється, при цьому він нагрівається, а потім поступає в кімнати. Це припливне повітря( на малюнку показаний ясно-бірюзовим кольором). Принцип протитечії підігрівати (чи влітку охолоджувати) повітря що заходить у будинок.

Рекуперація тепла при вентиляції додатково зменшує кількість енергії споживане енергозберігаючим будинком. Також ці заходи зменшують вплив на забруднення довкілля. У будинку завжди чисте повітря. Не обов'язково провітрювати квартиру, відкриваючи кватирку. І використати це можна в абсолютно усіх приміщеннях.

Тепер давайте розберемося, в чому полягає зв'язок між рівнем змісту вологи в повітрі і вентиляція приміщення.

Створюючи проект будівлі, необхідно користуватися найголовнішим принципом - здоровий мікроклімат людей, що мешкають там. В першу чергу піклуємося про повітря, тобто замінюємо чистим повітрям те повітря, яке вже відпрацювало. Здавалося б, досить не забувати провітрювати приміщення і все. Але ця помилкова думка.

Щоб вентиляція здійснювалася ефективно, брудне повітря повинне виводитися з усіх нежитлових кімнат в приміщенні(туалет, кухня і т. д.), а свіже повітря повинне забезпечувати житлові кімнати(див. малюнок). Гігієнічні показники відповідають нормі завдяки вступу свіжого повітря зовні.

Здійснення вентиляції могло б бути досягнуте за допомогою витяжної вентиляційної установки і вентиляційного плафона з припливним повітрям. Але в цьому випадку необхідно підвищувати опалювальне навантаження у зв'язку з тим що з повернення тепла витяжного повітря не походить.

Якщо розглядати країни Середньої Європи, то вентиляція і опалювання там досягається за допомогою рекуперації тепла (або ж використовується малопотужна система опалювання). Це дозволяє теплу, отриманому з витяжного повітря повернутися у будинок, а далі передаватися припливному повітрю через теплообмін. Ефективність цих рекуператорів рівна 75-95%. Тут високу роль грають протитечійні теплообмінники і енергоефективні вентилятори. Тепло, яке повертається у будинок в 8-15 разів перевершує електроенергію споживану вентиляторами.

Якщо розглядати країни Середньої Європи, то вентиляція і опалювання там досягається за допомогою рекуперації тепла (або ж використовується малопотужна система опалювання). Це дозволяє теплу, отриманому з витяжного повітря повернутися у будинок, а далі передаватися припливному повітрю через теплообмін. Ефективність цих рекуператорів рівна 75-95%. Тут високу роль грають протитечійні теплообмінники і енергоефективні вентилятори. Тепло, яке повертається у будинок в 8-15 разів перевершує електроенергію споживану вентиляторами.

Також варто відмітити, що вагому роль в підвищенні ефективності вентиляційної установки грає ґрунтовий теплообмінник. Необхідно узяти до уваги той чинник, що ґрунт в зимовий час має теплішу температуру і навпаки, влітку холоднішу, ніж повітря, а повітря можна нагрівати і охолоджувати в ґрунті, що досягається завдяки повітряним каналам або за допомогою гідравлічної системи(зовнішнє повітря спочатку проходить через ґрунтовий теплообмінник у вигляді замкнутого контура з рідким агентом, а потім через пластичний рекуператор).

Високоефективні вентиляційні агрегати, принцип роботи яких ми розібрали, можна зустріти на спеціалізованих виставках, які організовуються з нагоди проведення конференцій, присвячених пасивним будинкам.

Невеликі вентиляційні установки - це кращий спосіб вентиляції в пасивному будинку, оскільки містять в собі кращі властивості вентиляційних агрегатів.

Якщо Ви хочете побудувати енергоефективний або пасивний будинок а також спроектувати правильну систему вентиляції - звертайтеся до нас і ми допоможемо Вам в цій корисній справі!
