Розрахунок тепловтрат

Як відбувається розрахунок тепловтрат будівлі щоб зробити розрахунок потужності котла



При розрахунку тепловтрат наше завдання максимально точно порахувати всі тепловтрати і тепло надходження і після отримання результатів уже приймати рішення по доутеплення і також по розробці рішень системи опалення.

Для того щоб розрахувати тепловтрати нам потрібні наступні дані:

  1. Архітектурний проект з детальними розмірами за планами і фасадам
  2. Розрізи і вузли по конструктивних елементах і вузлах з теплоізоляцією
  3. Специфікації по віконним конструкціям із зазначенням типу вікон, формули склопакетів і монтажними вузлами
  4. Генеральний план розміщення будинку на ділянці згідно сторін світу з нанесенеем навколишніх будинків і їх висоти для розрахунку затінення.

Насамперед розраховуємо площі всіх огороджувальних конструкцій згідно використовуваних матеріалів. Це значи що цокольна частина фундаменту вважається окремо, стіни окремо, монолітні пояси окремо.

розрахунок втрат тепла через стіни

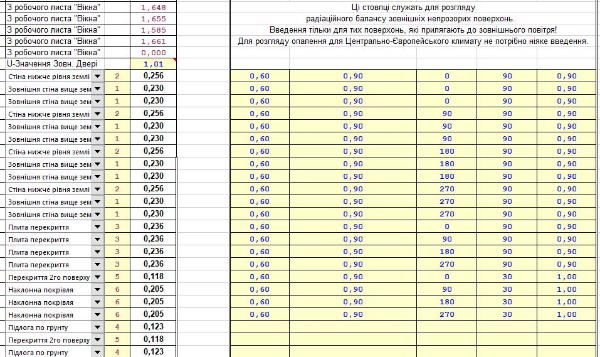

Це робиться для того щоб окремо порахувати теплоопір кожної ділянки, його тип і орієнтацію згідно сторін світла

розрахунок тепловтрат приватного будинку по сторонах світу

Також окремо робиться розрахунок тепловтрат через містки холоду (якщо вони є), це можуть бути тераси і балкони, неізольовані частини фундаментів і частини стін на горищі на які спирається покрівля.

тепловтрати розрахунок містків холоду

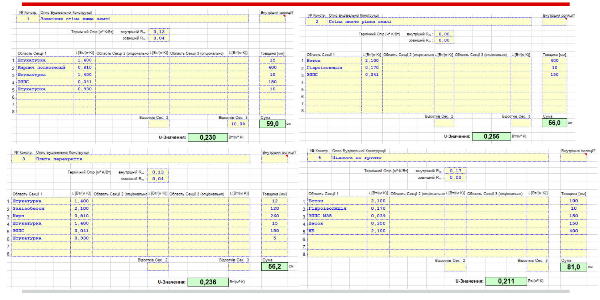

Наступний етап це розрахунок опору теплопередачі кожного типу конструкцій пошарово. Стіни каркасних будинків і складні ділянки з різних матеріалів розраховуються пообьемно із застосуванням 3D моделювання

теплотехнічний розрахунок опору теплопередачі конструкцій будинку

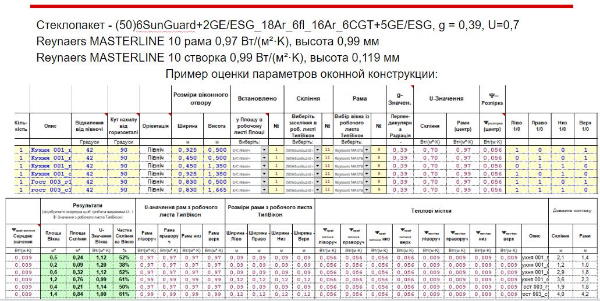

Далі слід розрахунок тепловтрат і теплопоступленій через віконні конструкції. У розрахунку враховується тип і характеристики віконних рам і стулок, конфігурація вікон, тип склопакетів з урахуванням крайових зон, рішення по монтажу та опір теплопередачі монтажного шва.

тепловтрати і тепло надходження через вікна

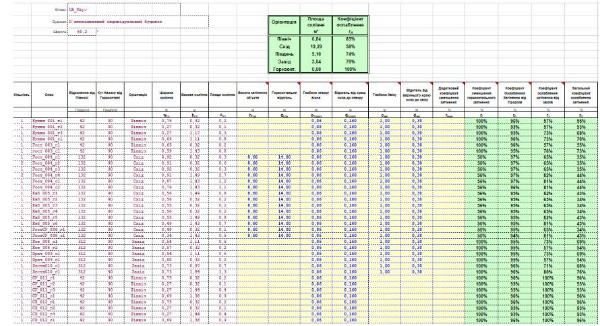

Потім ми враховуємо затінення від козирків, навісів і сусідніх будівель

розрахунок затінення вікон від козирків і навісів

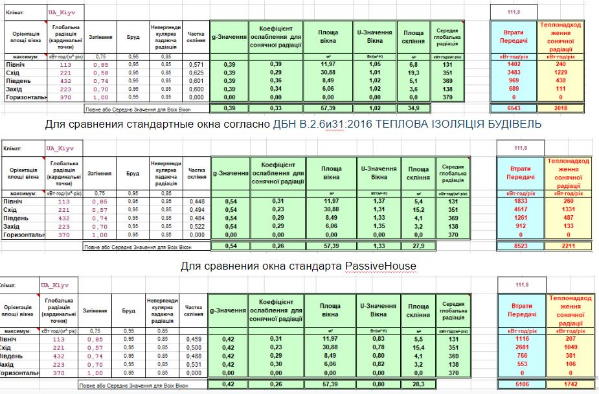

При потребі, якщо виявляється перегрів в літній час, моделюється активна або пасивна солнцезащита.

розрахунок сонцезахисту на тепло надходження

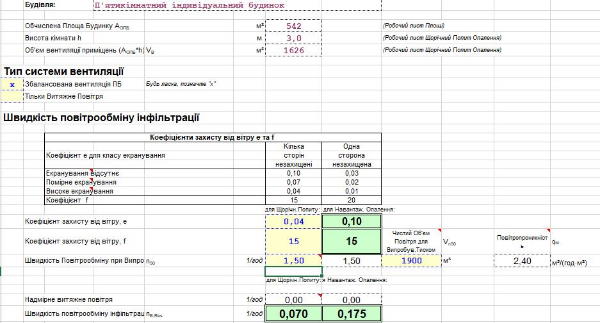

Наступним етапом ми задаємо параметри герметичності будинку (який в процесі будівництва потрібно буде перевірити за допомогою blower door test) і розраховуємо параметри системи вентиляції. Одночасно приймаємо рішення яким чином буде відбуватися вентиляція в літню пору (через вікна або припливно-витяжну систему)

розрахунок системи вентиляції та інфільтраційних втрат

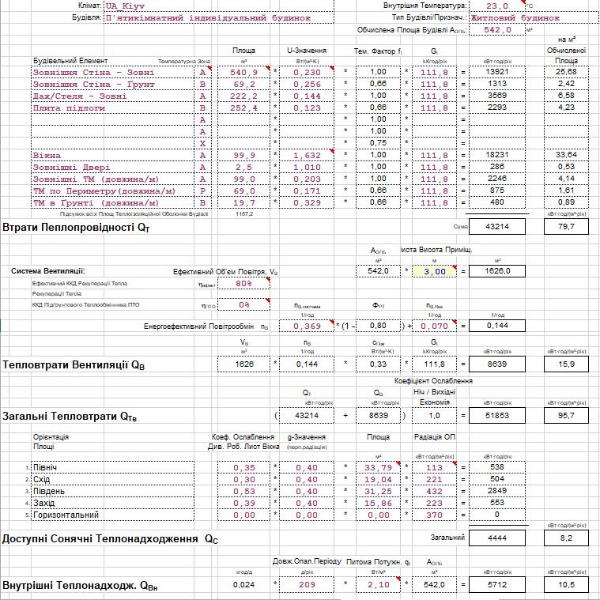

Після цього ми можемо отримати підсумкові дані тепловтрат і тепло надходжень

баланс тепловтрат і тепло надходжень будівлі розрахунок тепловтрат будівлі

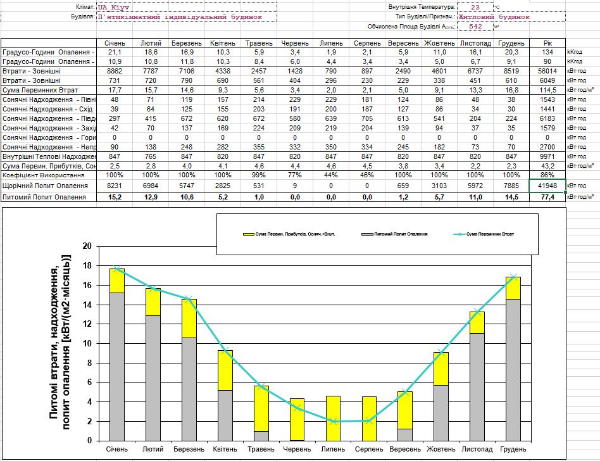

Моделюємо помесяний графік енергоспоживання на опалення

помісячний розрахунок опалення будинку розрахунок потужності котла

Оцінюємо помісячні витрати на охолодження

розрахунок споживання енергії на охолодження будинку

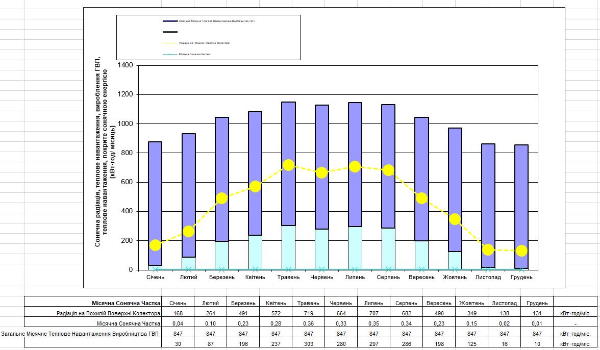

Якщо потрібно то моделюємо роботу геліосистеми

розрахунок надходження тепла від геліосистеми

Після виконання всіх розрахунків можемо порахувати необхідну потужність системи опалення, системи кондіціоноірованія. Оцінити ризики локального перегріву і прийняти рішення про необхідної потужності джерела тепла для опалення та виборі потужності кондиціонера.

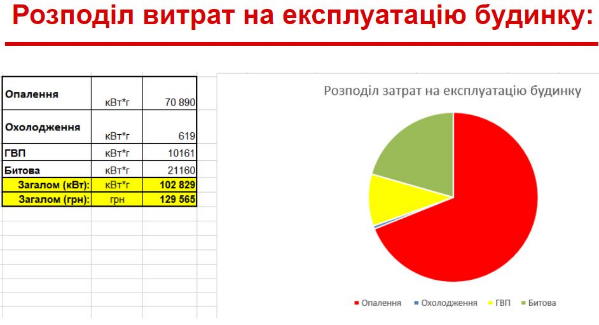

І можемо спрогнозувати річні витрати на експлуатацію даного будинку

розрахунок витрат на експлуатацію будинку

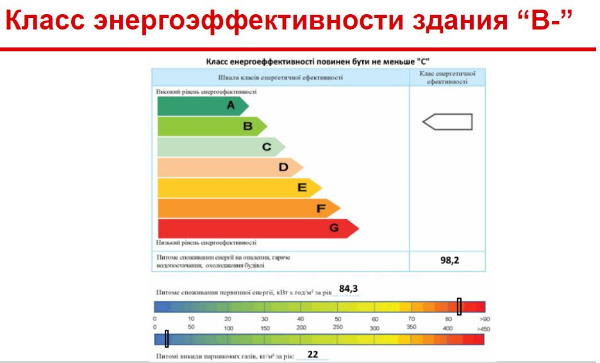

Після всіх розрахунків визначаємо клас енергоефективності будинку

визначення класу енергоефективності будинку

Розрахунок тепловтрат будівлі щоб зробити розрахунок потужності котла приклад дивись тут

Все про розрахунок втрат тепла і енергоефективність будинків читай тут.

Бірюкович Павло
Бірюкович Павло
Експерт з інженерних систем і енергоефективності
