Строительство каркасного дома - перекрытия

Для перекрытий выбраны балки сечением 100х200мм (для пролета 4,2м). Раскладываем балки с шагом 580мм для удобной укладки утеплителя.

Это был первый каркасный дом построенный нами своими руками. Перестраховавшись, мы все торцы балок обработали маслом для защиты от гниения. Также обработке подверглась нижняя обвязка. В дальнейшем мы убедились что этого можно было не делать, гидроизоляция надежно защищает дом от проникновения влаги.

Деревянный дом

крепление перекрытий

Балки надежно привязаны к фундаменту

Для крепления балок использована вязальная проволока 4мм в 2 слоя

К наружным стенам балки крепятся с помощью закладных арматурин, замоноличенных в стену

(тоже лишняя работа, резьбовых шпилек в фундаменте достаточно)

Балки, которые опираются на центральную стену, связаны между собой под рандбалкой.

Опирание промежуточной балки на дымо-вентиляционную трубу

Постройка дома

Подшивка балок перекрытия

Настал черед подшивки балок снизу. Обрабатываем доски для подшивки гарячей олифой.

Перед обшивкой на балки снизу набивается ветрозащитная пленка с перехлестом на стыках.

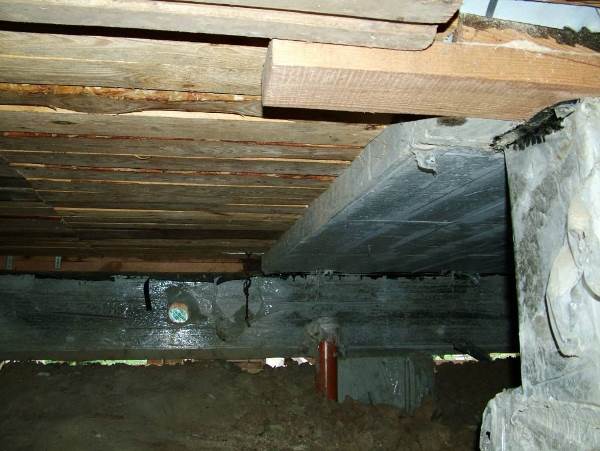

Вид на подшивку из техподполья

Переходим к монтажу перекрытия первого этажа. Балки укладываем аналогично, шаг 590мм. В торцах балок ставим распорки.

Самодельный опорный элемент для монтажа промежуточной балки в перекрытии 1го этажа

Между трубой и балкам планируется бетонная забирка, для повышения жесткости трубы. Для этого вокруг трубы, в уровне перекрытия прикручены уголки в распор с балками.

Для экономии высоты потолков забирка между балками перекрытия выполнена с помощью пластиковых реек. Для удержания веса утеплителя их достаточно

Строительство каркасного дома

Общий вид на перекрытие с подшивкой.

Вид на подшивку со стороны второго этажа. Все готово к закладке утеплителя.

Еще о строительстве каркасного дома своими руками читайте ЗДЕСЬ

Следующий этап - монтаж кровли - тут
