''Равлик'' (93м²)

Рейтинг: 4.09/5 (32 Голосов)
icon zoom

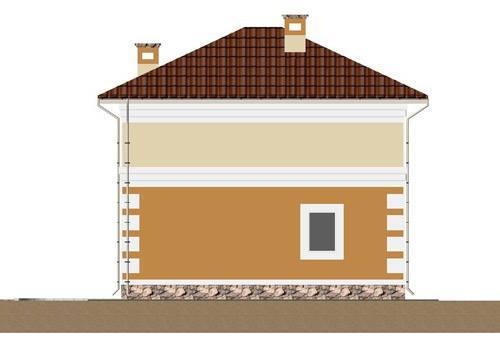

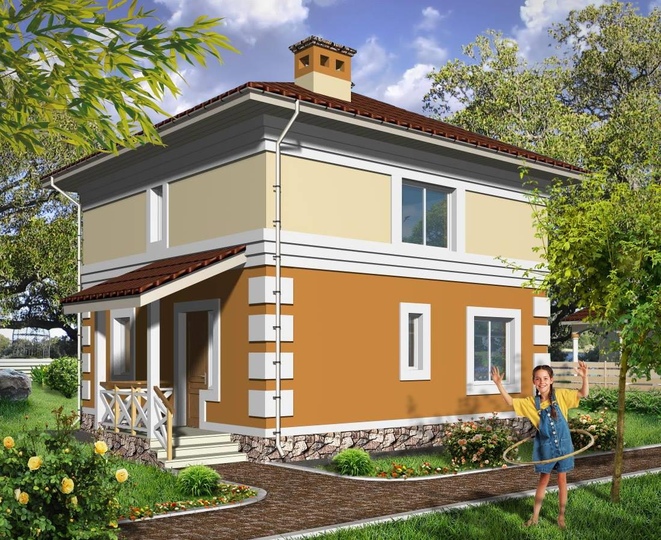

Главный фасад Задний фасад
Двухэтажный трехкомнатный дом:
  • Общая площадь:93 м²
  • Габариты дома:9.0 м х 8.6 м
КОНСТРУКЦИИ:
  • Фундаменты:ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 375 мм
  • Перекрытия:Деревянные балки, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Металлочерепица
Цена проекта:
7500грн.
Купить Проект
Основной вариант с электрическим котлом
НаименованиеПлощадь м2
1Тамбур 3.55
2Прихожая 2.58
3Санузел 3.56
4Спальня 9.16
5Комната 25.10
6Кладовая 0.9
Общая площадь этажа44,85
Вариант с увеличенной котельной для котла на твердом топливе или газу
НаименованиеПлощадь м2
1Тамбур 3.63
2Прихожая 2.58
3Санузел 3.02
4Спальня 9.22
5Кухня-столовая 25.49
6Кладовая 0.9
Общая площадь этажа44,84
Основной вариант с большим санузлом
НаименованиеПлощадь м2
1Спальня 21.3
2Спальня 13.98
3Санузел 5.15
4Коридор 2.27
5Гардероб 2.36
6Лестница 3.21
Общая площадь этажа48,27
Вариант с небольшим санузлом но двумя гардеробными
НаименованиеПлощадь м2
1Спальня 18.85
2Спальня 15.78
3Санузел 2.78
4Коридор 2.13
5Гардероб 4.4
6Гардероб 5.6
7Лестница 3.21
Общая площадь этажа52,75
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта 1.7 кг/см2
Фундаменты ленточные монолитные железобетонные
Стены Газобетонный блок 375 мм
Кровельные покрытия Металлочерепица
Количество этажей 2
Конфигурация второго этажа полный
Пол первого этажа По грунту
Высота первого этажа 2.5 м
Высота второго этажа 2.5 м
Перекрытие первого этажа Деревянные балки
Перекрытие второго этажа Деревянные балки

Материалы стен в данном проекте можно легко поменять на керамический блоки или кирпич с утеплением.


  Также, по Вашему пожеланию, мы легко можем внести изменения в этот проект.




            Вы можете выбрать, нужную Вам,  комплектацию проекта:

1) Только архитектурные чертежи (2 комплекта)

Состав: - титульный лист с мокрой печатью, - копия лицензии, сертификат архитектора, - пояснительная записка, - привязка к Вашему участку, - поэтажные планы, - четыре фасада, - два разреза, - план кровли.

2) Архитектурные и конструктивные чертежи (стандартный пакет для согласований и строительства - 2 комплекта)

Состав: - титульный лист с мокрой печатью, - копия лицензии, - сертификат архитектора, - пояснительная записка, - генплан участка, - планы первого и второго этажей, - четыре фасада, - два разреза, - план кровли, - чертежи фундаментов, - план перекрытий, - чертежи перемычек и монолитных поясов, - чертежи кровли, - спецификации материалов, (инженерная часть коротко описана в пояснительной записке)

(Пример состава полного проекта смотри >>ТУТ<<)

3) Архитектурные и конструктивные чертежи (4 комплекта)

4) Архитектурные и конструктивные чертежи в формате PDF

пригодится если Вам не нужны мокрые печати и подписи и Вы хотите максимально быстро получить проект, возможность распечатать нужное количество экземпляров (Комплект Вы можете применить только для строительства одного дома)

5) Архитектурные и конструктивные чертежи в CAD формате (.dwg)

  ( Вы получите все возможности изменить проект под свои требования в AutoCAD, но в этом случае мы не несем ответственность за измененный проект)


 (стоимость разных комплектов проекта Вы можете увидеть нажав на кнопку  ЗАКАЗАТЬ СЕЙЧАС  в любом из проектов )




                  Дополнительно к проекту мы разрабатываем:

  • - Смету (перечень работ с расценками и стоимостью материалов).

Смета выдается в электронном виде. При этом Вы сможете менять и сравнвать расценки разных прорабов и менять цены на материалы.

(Состав и пример детального сметного расчета >>ТУТ<<)



  • - Индивидуальный проект фундаментов

выполняется на основании результатов геологических изысканий на Вашем участке.



  • - Проект водоснабжения и канализации (выполняется индивидуально по Вашим требованиям и расположению сан-тех приборов)

(Состав и пример инженерного раздела по водопроводу и канализации >>ТУТ<<)



  • - Проект отопления

(выполняется по Вашему заданию, с пожеланиями по размещению теплых полов и радиаторов)

(Состав и пример инженерного раздела по отоплению >>ТУТ<<)



  • - Проект электрооборудования и освещения

(выполняется по согласованному с Вами эскизу расстановки розеток и светильников)

(Состав и пример инженерного раздела по электроснабжению и освещению >>ТУТ<<)



  • - Индивидуальный дизайн фасадов.

(Разработка неповторимого облика вашего дома профессиональным дизайнером)



  • - Дизайн проект интерьеров с учетом расстановки мебели и декорирования.

(Выполняется по отдельному договору с индивидуальным техническим заданием по Вашим пожеланиям)

(Состав и пример дизайн-проекта отделки и декорирования внутренних помещений >>ТУТ<<)




(ориентировочные цены на дополнительные работы Вы можете увидеть нажав на кнопку  ЗАКАЗАТЬ СЕЙЧАС  в любом из проектов, в случае со сложными условиями или специфическими заданиями цена может быть увеличена)




  • - Возможна корректировка проекта по Вашим пожеланиям.

Стоимость определяется индивидуально.
