Пуховка 3 (66м²)

Рейтинг: 3.45/5 (83 Голосов)
icon zoom

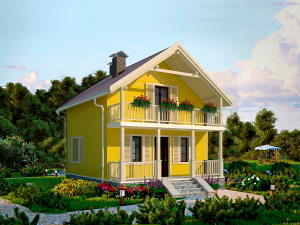

Главный фасад Задний фасад
Проект мансардного каркасного дома площадью 66м2 с чертежами и спецификациями материалов:
  • Общая площадь:66 м²
  • Габариты дома:6.5 м х 8.09 м
КОНСТРУКЦИИ:
  • Фундаменты:Столбчатые
  • Наружные стены:Деревянный каркас 350 мм
  • Перекрытия:Деревянные балки, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Металлочерепица
Проект каркасного дома площадью 66м2 Пуховка 3
Цена проекта:
7500 грн.
Купить Проект
План первого этажа дома
НаименованиеПлощадь м2
1Прихожая 4.41
2Санузел 4.11
3Гардероб 1.4
4Кухня-столовая 21.4
Общая площадь этажа31,32
НаименованиеПлощадь м2
1Кухня
Общая площадь этажа0
План мансардного этажа дома
НаименованиеПлощадь м2
1Холл 5.53
2Кладовая 1.37
3Санузел 1.5
4Спальня 10.19
5Спальня 11.23
6Лестница 5
Общая площадь этажа34,82
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Столбчатые
Стены Деревянный каркас 350 мм
Кровельные покрытия Металлочерепица
Количество этажей 2
Пол первого этажа Деревянные балки
Высота первого этажа 2.5 м
Высота стены мансарды 2.5 м
Перекрытие первого этажа Деревянные балки

Проект каркасного дома с мансардой площадью 66 м2

Проекты домов 6х8 - проект дома Пуховка 3 - 66 м2



Основная идея этого проекта каркасного дома - максимальный комфорт при минимальных размерах. Размеры здания в плане 8 х 6.5м. При таких габаритах нам удалось спроектировать удобный и рациональный каркасный дом который можно использовать как дачу, дом для гостей или дом для круглогодичного проживания семьи из двух или трех человек. Дом двухэтажный. Вход в дом через больше крыльцо, которое от осадков защищает балкон и кровля. Длина крыльца более 6 м, что позволяет поставить не только лавочку, но и велосипед и санки.

На первом этаже расположена достаточно большая кухня-столовая в которой предусмотрена возможность размещения камина. Площадь этого помещения 21.6 м2. Размеры помещения 3.7 х 5.8 м, что вполне достаточно для полноценного размещения холодильника и кухонной мебели, обеденного стола и мягкого уголка.

Кроме кухни на первом этаже находятся прихожая, лестница и санузел. Площадь санузла 4.1 м2. В санузле без проблем размещаются душевая кабина, унитаз и рукомойник. В санузле запроектировано окно, позволяющее не только экономить электроэнергию используя естественное освещение, но и быстрого проветрить помещение. Под окном предусмотрено место для установки стиральной машини.Под лестницей мы предусмотрели место для размещения гардеробной или шкафа для верхней одежды.

С лестницы мы попадаем в холл из которого предусмотрен выход на балкон. Балкон находится под кровлей и простирается на всю длину дома. Из холла можно зайти в две спальни, имеющие площадь около 10 и 11 м2, туалет и кладовку. При необходимости туалет увеличивается за счет кладовки и холла. В таком случае он превращается в полноценный санузел в котором помещается ванна нормальных размеров. Второй этаж - мансардный, высота у стены на которую опирается кровля 1.5 м. Все проекты мансардных домов можно посмотреть тут

Фундамент под этот небольшой каркасный дом площадью менее 100м2 - столбчатый. Это вызвано небольшой массой сооружения. Эти фундаменты разработаны для непросадочных непучинистых грунтов с расчетным сопротивлением не менее 1.3 кг / см2 и отсутствием грунтовых вод. Глубина промерзания грунтов принята 1.1 м. Фундаменты выполнять из монолитного тяжелого бетона класса В15. Конструкцию фундаментов нужно скорректировать согласно результатам геологических изысканий на месте строительства. Из под дома необходимо снять растительный слой грунта.

Фундаментные столбы соединить с рандбалкой по углам и по центру дома с помощью 4 стержней арматуры которые нужно ввести в рандбалками и фундаментный столб не менее чем на 300 мм. По периметру здания выполнить отмостку шириной 1.0м из асфальтобетона толщиной 50мм.
В проекте даны чертежи фундаментов состоящие из плана фундаментов, схемы расположения элементов рандбалки, сечений фундаментов и рандбалки и перечня необходимых материалов.

Внешние и внутренние несущие стены каркасной конструкции из деревянных элементов. Элементы каркаса изготавливать из сосны влажностью не выше 17%. В качестве утеплителя применить плиты из базальтовой ваты Rockmin. Толщина утеплителя наружных стен 250мм. Снаружи стены обшить плитами OSB, изнутри-гипсокартоном. Изнутри помещений внешние стены обшить пароизоляцией из полиэтиленовой пленки. Стыки пленки проклеить строительным скотчем. Снаружи минеральную вату обшить слоем ветрозащитной пленки.

С целью вентиляциии утеплителя между утеплителем и OSB предусмотреть слой воздуха который соединить с наружным воздухом вентиляционными отверстиями. Отверстия из расчета 5 отверстий на 1 п.м. разместить над цоколем и под свесами кровли.

Наружную поверхность стены облицевать пластиковым сайдингом. Перегородки выполнить из гипсокартона. Для звукоизоляции в перегородки уложить плиты из минеральной ваты. Пол первого этажа по деревянным балкам. В качестве утеплителя между балками положить минеральную вату 200 мм. Сверху и снизу минваты проложить слой Ветроизоляционная пленки. Перекрытия мансарды-деревянное. Перекрытия мансарды и кровля утеплить плитами из базальтовой ваты Rockmin толщ.300 мм. Со стороны помещений в потолке выполнить пароизоляцию из полиэтиленовой пленки. Стыки пленки проклеить строительным скотчем.
В санузлах пол выполнить из листов OSB 12 мм по которым выполнить обмазочная гидроизоляция или проложить 2 слоя полиэтиленовой пленки. По гидроизоляции выполнить цементно песчаную стяжку 50мм М 150 армированную стальной сеткой 50х50мм. По стяжке выполнить обмазочную гидроизоляцию типа "Церезит". Стропила деревянные, кровельное покрытие - металлическая или битумная черепица. Стропила изготавливать из сосны влажностью не выше 17%. Деревянные элементы перед применением обработать антисептиком и антипиреном. Деревянные элементы, которые сталкиваются с бетонными и кирпичными конструкциями, в местах стыка закрыть рубероидом и антисептировать.

Деревянные элементы расположить на расстоянии не менее 380 мм от внутренней поверхности дымового канала.
Отопление дома с помощью электрического котла или калорифера который размещается в кухне. Горячее водоснабжение от электрического бойлера на 80л. Для обеспечения нормальных санитарно-гигиенических условий в помещениях проектом предусмотрена вентиляция с естественным побуждением. Приточный воздух в объеме однократного воздухообмена поступает через окна, удаление через встроенные вентиляционные каналы. Вентиляция санузлов предполагается встроенными вентиляционными каналами.

Для вентиляции помещения кухни один вентиляционный канал предусмотрен для общей вентиляции, а другой для присоединения вытяжки. На дымовом канале камина установить две последовательно расположенные герметичные задвижки. При установке окон без форточек и с герметичным притвором применяются модификации окон со встроенными проветривателями.
