Горлица 4 (198м²)

Рейтинг: 0.00/5 (0 Голосов)
icon zoom

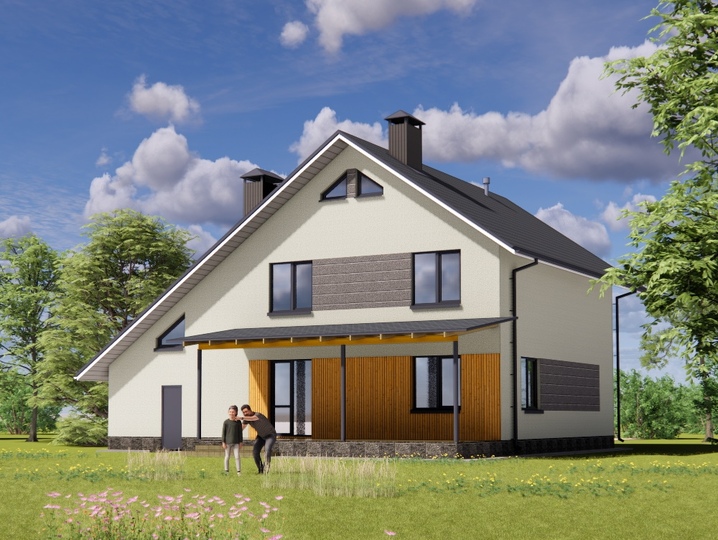

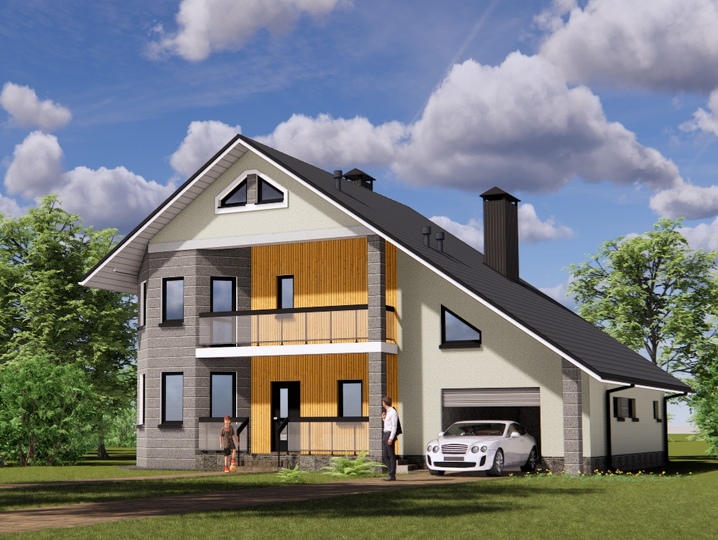

Главный фасад Задний фасад
Проект мансардного дома с четырьмя спальнями, гаражом и террасой:
  • Общая площадь:198 м²
  • Общая площадь без гаража и подвала:169 м²
  • Площадь гаража:29.0 м²
  • Габариты дома:14.28 м х 11.84 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 400 мм
  • Перекрытия:Железобетонные панели, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Проект мансардного дома с гаражом 198м2 Горлица 4
Цена проекта:
13200 грн.
Купить Проект
проект дома Горлица 4 план первого этажа
НаименованиеПлощадь м2
1Тамбур 3.2
2Санузел 5.5
3Спальня 16.7
4Прихожая 9.3
5Лестница 5.7
6Гардероб 5.1
7Кухня 17.13
8Гостиная 18.7
9Котельная 11.8
10Гараж 29.0
Общая площадь этажа122,13
проект дома Горлица 4 план второго этажа
НаименованиеПлощадь м2
1Санузел 5.2
2Сауна 3.6
3Спальня 18.6
4Холл 9.3
5Спальня 16.6
6Гардероб 5.1
7Спальня 16.9
Общая площадь этажа75,3
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 400 мм
Кровельные покрытия Битумная черепица
Количество этажей 2
Пол первого этажа По грунту
Высота первого этажа 2.87 м
Высота стены мансарды 2.8 м
Перекрытие первого этажа Железобетонные панели

Проект просторного мансардного дома с гаражом.

Мансардный дом с гаражом имеет размеры 11.8 х14.3 м. К дому присоединена терраса площадью 25.5 м2. С учетом террасы длина здания равна 14.8 м. Первый этаж состоит из большого гаража размерами 4.23 х 6.88 м за которым находится котельная. Из гаража предусмотрен вход непосредственно в дом. На первом этаже запроектирована спальня площадью 16.7 м2, гостиная с камином площадью 18.7 м2, кухня - 17 м2, санузел, гардероб и лестница на второй этаж. Для уменьшения теплопотерь вход в дом через тамбур.

На втором этаже запроектированы три спальни площадью от 16,6 до 18,6 м2, санузел, рядом с которым находится сауна. Рядом со спальнями в мансарде размещается также и гардероб. Из большей спальни предусмотрен выход на балкон. Над гаражом и котельной расположен большой чердак. Вход на чердак с лестничноой площадки, расположенной на внутренней лестнице. Высота потолка первого этажа - 2.87 м, второго - 2.8 м.

Фундаменты разработаны для однородных непроседающих непучинистых грунтов с расчетным давлением на грунт 1,5 кг / см2 и отсутствием грунтовых вод. Глубина промерзания принята 1.1 м. Фундаменты - монолитные железобетонные, ленточные. Под монолитные фундаменты необходимо выполнить подготовку из бетона класа В3,5 толщиной 100 мм. По периметру дома выполнить отмостку из асфальтобетона толщиной 30мм, шириной 1,5 м по основе из монолитного бетона толщиной 150мм.

Горизонтальную гидроизоляцию выполнить из наплавляемой полимерно-битумной мембраны. Вертикальную гидроизоляцию стен выполнить обмазкой горячим битумом за два раза или применив гидроизоляционную мастику.

Основание под полы первого этажа выполнить из монолитного железобетона толщиной 100 мм. На основание укладывается слой гидроизоляции и утеплителя из пенополистирола 150 мм, сверху утеплителя необходимо устроить цементно-песчаную стяжку толщиной 50мм.

Наружные стены из газобетонных блоков толщиной 400 мм. Наружные стены облицевать минеральной ватой или пенополистиролом 150 мм и оштукатурить полимер-цементной штукатуркой. Внутренние стены выполнить из полнотелого кирпича. Перегородки первого этажа и мансарды запроектировано изготовить из кирпича 120 мм или из газобетонных блоков 100мм.

Перекрытия первого этажа стандартные железобетонные панели. Перекрытия мансарды по деревянным балкам. Перекрытия над жилыми помещениями утеплить рулонной минеральной ватой толщиной 350 мм. Со стороны теплого помещения под минеральную вату проложить пароизоляцию из полиэтиленовой пленки. Стыки пленки соединить строительным скотчем. С целью уменьшения теплопотерь минвату накрыть слоем ветрозащитной пленки.

Стропила деревянные. Деревянные элементы кровли расположить на расстоянии не менее 380 мм от внутренней поверхности дымового канала. В качестве кровельного покрытия применить битумную или металлическую черепицу.

Для отопления дома и приготовления горячей воды предусмотрена возможность применить котел на твердом топливе, газовый котел или электрические приборы. Размеры котельной позволяют применить одновременно несколько приборов отопления. Наиболее эффективным прибором для отопления дома и приготовления горячей воды является тепловой насос. О тепловом насосе и его разновидностях вы можете прочитать на нашем сайте в разделе «Инженерные системы». Вентиляция из котельной, кухни и санузлов - естественная с применением вентиляционных каналов и окон.

Водоснабжение дома от скважины. Канализация - с помощью локальных очистных сооружений, состоящих из железобетонного или пластикового септика.
Наружная отделка дома - декоративная штукатурка и покраска.

Если вам нужен проект дома с мансардой и гаражом площадью около 190 м2 обратите внимание на проект "Виктория 2". Этот проект можно посмотреть здесь
