Удача 3 (110м²)

Рейтинг: 3.36/5 (28 Голосов)
icon zoom

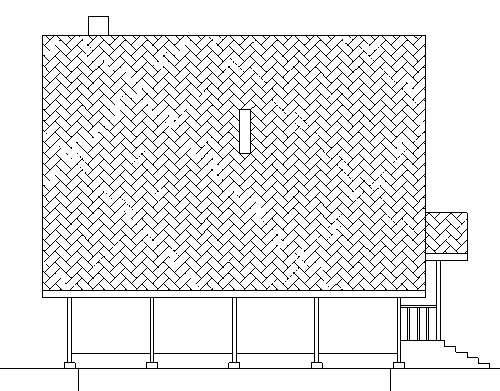

Главный фасад Задний фасад
Проект каркасного дома с рабочими чертежами и перечнем материалов:
  • Общая площадь:110 м²
  • Габариты дома:8.8 м х 8.2 м
КОНСТРУКЦИИ:
  • Фундаменты:Столбчатые
  • Наружные стены:Деревянный каркас 350 мм
  • Перекрытия:Железобетонные панели, Нет
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Проект каркасного дома с навесом для автоУдача 3
Цена проекта:
10000 грн.
Купить Проект
план проекта дома, Удача 3
НаименованиеПлощадь м2
1Прихожая 8.1
2Санузел 2.3
3Коридор 3.0
4Лестница 4.8
5Кабинет 9.9
6Кухня-столовая 29.4
Общая площадь этажа57,5
план проекта дома, Удача 3
НаименованиеПлощадь м2
1Коридор 4.6
2Санузел 6.2
3Гардероб 2.7
4Спальня 15.2
5Спальня 14.1
6Спальня 9.9
Общая площадь этажа52,7
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Столбчатые
Стены Деревянный каркас 350 мм
Кровельные покрытия Битумная черепица
Количество этажей 2
Пол первого этажа Железобетонные панели
Высота первого этажа 2.8 м
Высота стены мансарды 2.7 м
Перекрытие первого этажа Железобетонные панели

Проект каркасного дома с навесом для авто, четырьмя спальнями и большой кухней-гостиной



Проект каркасного дома с навесом для авто - Удача 3

Основная идея этого проекта дома - простота в строительстве и максимальное удобство для проживающих. Такой дом прекрасно подходит для использования в качестве жилого дома для постоянного проживания, или загородной дачи. Размеры сооружения в плане 8.2 х 8.75 м. С одной стороны к дому присоединен навес для хранения авто. Ширина навеса 3.4 м, длина - 8,75м. Под таким навесом достаточно места для размещения автомобиля и, например, мотоцикла или мотоблока.
Дом двухэтажный. Перед входом в дом расположен крыльцо накрытое двускатной крышей. Высота пола помещений от поверхности земли составляет 73 см. На первом этаже предусмотрены следующие помещения: прихожая, санузел, жилая комната, гостиная объединенная с кухней и лестница на второй этаж. В прихожей есть место для размещения шкафа для верхней одежды. Площадь кухни-гостиной составляет 29.4 м2. Жилую комнату можно использовать как спальню для гостей или кабинет. Эта небольшая комната имеет площадь 9,5 м2. Предусмотрена возможность организовать из кухни второй выход на приусадебный участок и сделать террасу. Общая площадь первого этажа 57.5 м2. Высота потолка первого этажа 2,5 м.
Второй этаж - мансардный. Высота стены, там где начинается кровля, 1.7 м. На втором этаже находятся три спальни, холл, санузел, гардеробная. Две большие спальни имеют площадь 14 и 15 м2. Меньше спальня, предназначенная для одного человека, имеет площадь 9.5 м2. Общая площадь второго этажа 52.7 м2. Высота помещений - 2,5 м. Конструктивная схема здания - с продольными опорными стенами. Стены каркасной конструкции из деревянных, элементов, перекрытия по деревянным балкам, кровля по деревянным стропилам. Фундамент столбчатый из монолитного железобетона. Сверху бетонных столбов расположен ригель из монолитного железобетона.

Проектом предусмотрено, что основанием фундаментов служат сухая почва, не просадочная с несущщей способностью 1,7 кг / см2, глубина промерзания 1м. За относительную отметку 0.000 принять уровень чистого пола первого этажа. Конструкцию фундаментов нужно скорректировать согласно результатам геологических изысканий на месте строительства. С целью предотвращения проседания и растрескивания пола из под дома обязательно убрать растительный слой. По периметру дома выполнить отмостку шириной 1,5м.

Пол первого этажа по деревянным балкам. Под полом находится вентилируемое техническое подполье. Внешние и внутренние несущие стены каркасной конструкции из деревянных элементов. Элементы каркаса изготавливать из сосны влажностью не выше 17%. В качестве утеплителя применить плиты из базальтовой ваты Rockmin. Толщина утеплителя наружных стен 250мм. Снаружи стены обшить плитами OSB, изнутри - гипсокартоном. Изнутри помещений наружніе стены обшить пароизоляцией из полиэтиленовой пленки. Стыки пленки проклеить строительным скотчем. Внешне минеральную вату обшить слоем ветрозащитной пленки.
С целью вентиляциии утеплителя между утеплителем и OSB предусмотреть слой воздуха 30мм который соединить с внешним воздухом вентиляционными отверстиями. Отверстия ∅25 из расчета 5 отверстий на 1 п.м.разместить над цоколем и под свесами кровли. Перегородки из гипсокартона по стальным профилям или деревянных рейках. Внутрь преграду проложить плиты из минеральной ваты.

Перекрытие первого выполнить по деревянным балкам. Перекрытия мансарды-деревянное. Перекрытия мансарды и кровлю утеплить плитами из базальтовой ваты Rockmin товщ.300 мм. По перекрытию в санузлах первого и второго этажа проложить гидроизоляцию. Сверху проложить армированную цементно-песчаную стяжку толщиной 50 мм на которую укладывать керамическую плитку. Гипсокартонные перегродкы в санузлах обработать грунтовкой и гидроизоляцией типа СР-65.

Стропила деревянные, покрытие - металлическая черепица. Стропила закреплять скрутками из проволоки 2Ø4ВР 1 к элементам каркаса. Стропила изготавливать из сосны влажностью не выше 17%. Деревянные элементы перед применением обработать антисептиком и антипиреном. Деревянные элементы, которые сталкиваются с бетонными и кирпичными конструкциями, в местах стыка закрыть рубироидом и антисептировать. Деревянные элементы расположить на расстоянии не менее 380 мм от внутренней поверхности дымового канала.

Источником теплоснабжения и горячего водоснабжения предусмотрен газовый двухконтурный котел, который располагается в кухне. Труба для отвода продуктов сгорания подключается к дымовому каналу, который необходимо оборудовать ревизией с отверстием для отвода конденсата. Для отопления и горячей воды возможно использовать электроприборы и бойлер. Водоснабжение дома от внешней водопроводной сети или скважины. Водопроводную трубу ввести в дом под фундаментом на глубине не менее 1,8 м. Канализация - с помощью локальных очистных сооружений, выполняемых из железобетонного или пластикового септика и фильтрующих колодцев.

Самотечную канализационную сеть выполнить из полиэтиленовых труб ПНД "С". Глубина расположения канализационных труб не менее 0.9м. Места выводов и выпусков инжененерних коммуникаций определить согласно условиям и расположению дома на приусадебном участке. Для обеспечения нормальных санитарно-гигиенических условий в помещениях проектом предусмотрена вентиляция с естественным побуждением. Приточный воздух в объеме однократного воздухообмена поступает через окна, удаление через встроенные вентиляционные каналы. Вентиляция санузлов предполагается встроенными вентиляционными каналами.

В помещении, где находится котел, устраивается вентиляционный канал ∅130мм, который выводится выше кровли на 0,7 м. Для вентиляции помещения кухни один вентиляционный канал предусмотрен для общей вентиляции, а другой для присоединения вытяжного зонта со встроенным вентилятором. В случае установки окон без форточек и с герметичным притвором применяются модификации окон со встроенными проветривателями.
