Бемби 4 (100м²)

Рейтинг: 5.00/5 (2 Голосов)
icon zoom

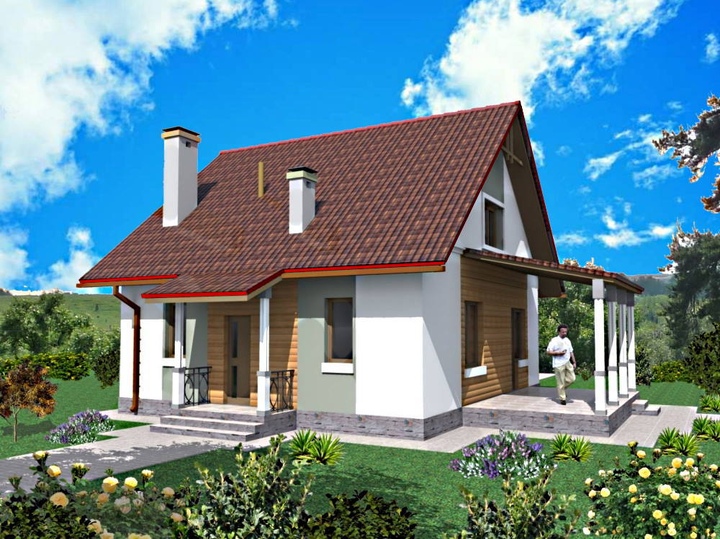

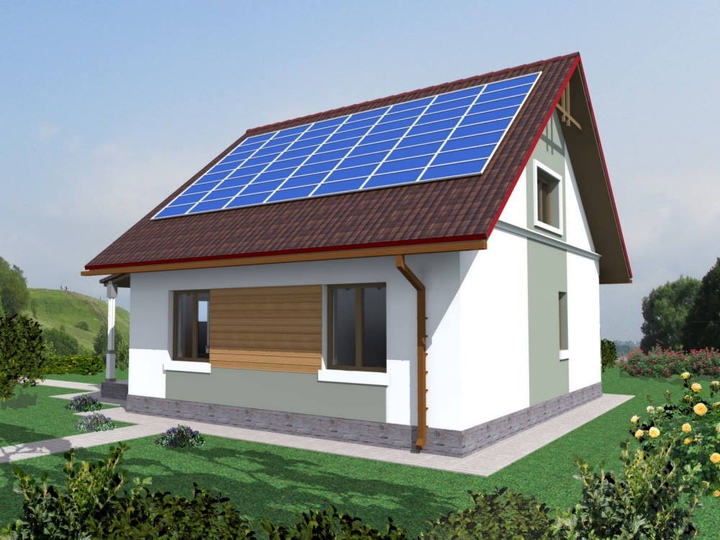

Главный фасад Задний фасад
Проект недорогого дома с мансардой. Разработанный в Украине:
  • Общая площадь:100 м²
  • Габариты дома:11.75 м х 9.68 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 375 мм
  • Перекрытия:Железобетонные панели, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Проект дома с мансардой 100м2
Цена проекта:
10000 грн.
Купить Проект
план первого этажа дома 100 м2 Бемби 4
НаименованиеПлощадь м2
1Тамбур 2.4
2Кухня-столовая 27.8
3Прихожая 6.0
4Туалет 1.0
5Котельная 6.0
6Санузел 3.3
7Спальня 14.1
8Лестница 4.8
Общая площадь этажа65,4
план мансардного этажа дома 100 м2 Бемби 4
НаименованиеПлощадь м2
1Туалет 1.4
2Коридор 1.1
3Спальня 16.1
4Спальня 16.3
Общая площадь этажа34,9
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 375 мм
Кровельные покрытия Битумная черепица
Количество этажей 2
Конфигурация второго этажа полный
Пол первого этажа По грунту
Высота первого этажа 2.83 м
Высота второго этажа 2.5 м
Перекрытие первого этажа Железобетонные панели
Перекрытие второго этажа Деревянные балки

Проект недорогого дома с мансардой, тремя спальнями, кухней-студио и террасой.

проект дома с мансардойПревосходный проект экономичного и недорого в строительстве дома с мансардой. Размеры дома 8.6 х 9.68 м. К дому присоединена терраса. Габариты дома с учетом террасы и крыльца 10.98 х 11.65 м. Данный проект разработан для строительства дома рассчитанного на проживание семьи из трех — четырех человек.

Первый этаж состоит из следующих помещений: тамбура, котельной, прихожей, спальни, кухни объединенной с гостиной, ванной и туалета. Из тамбура, площадью 2.4 м2, можно попасть в котельную и прихожую. Назначение тамбура максимально уменьшить теплопотери в холодное время года. Компактная прихожая, в которой предусмотрено место для шкафа с верхней одеждой, имеет площадь 6м2. Справа от прихожей расположена просторная кухня. Длина стен вдоль которых можно расставить кухонную мебель достигает 8 м. Кухня соединяется с гостиной и образует помещение площадью 27,8 м2. В глубине гостиной находится лестница в мансарду. Из гостиной запроектирован выход на террасу площадью 18 м2.

В доме три спальни. Две в мансарде, а одна на первом этаже. Спальня первого этажа расположена в глубине дома. Площадь этой спальни 14 м2. Рядом находится два санузла. Один из них - ванная комната площадью 3.3м2, второй туалет.

В мансарде запроектированы две спальни и санузел. Площадь каждой спальни 16м2. Из экономических соображений в мансарде запроектирован маленький туалет площадью 1.4м2 в котором находится унитаз и умывальник.

Фундамент ленточный монолитный железобетонный. Фундамент рассчитан на просадочные грунты. При намокании несущая способность такого грунта уменьшается в несколько раз. Для защиты основания фундамента от намокания по периметру дома необходимо выполнить мощение шириной два метра. Для обеспечения нормальной эксплуатации дома грунт необходимо защитить от замачивания, так как это ухудшает их физико-механических характеристики. Необходимо выполнить вертикальную планировку площадки. При этом следует учесть пути естественного стока поверхностных вод. Нормативная глубина промерзания 0,92 м. Грунтовые воды отсутствуют.
Для того, чтобы избежать опасности осадки фундамента, перед началом строительства необходимо выполнить геологические изыскания. А затем, на основании полученных результатов, скорректировать существующий проект фундаментов.

За относительную отметку 0 принят уровень чистого пола первого этажа. Полы первого этажа по монолитной бетонной плите толщиной 100 мм. Поверх бетонной плиты устроена гидроизоляция на котрую укладывается утеплитель толщиной 150мм. Сверху утеплителя укладывается армированная цементно-песчаная стяжка толщиной 70 мм на которую укладывается покрытие пола.

Внутренняя и наружные и стены дома выполняются из газобетонных блоков толщиной 375 мм. Поверх блоков находится монолитный железобетонный пояс. Перегородки первого этажа и мансарды из газобетонных блоков толщиной100 мм.

Перекрытия первого этажа этого мансардного дома железобетонные панели. В том случае, если вы строите дом на тесном участке, куда сложно заехать крану, то для перекрытия можно применить деревянные балки. Для изготовления деревянного перекрытия кран не нужен, балки можно поднять вручную.

Стропила деревянные, кровельное покрытие - битумная черепица. При желании битумную черепицу вы можете заменить металлической черепицей или волнистыми асбоцементными листами. В том случае если вы захотите применить тяжелую глиняную или цементно-песчаную черепицу стропильную систему необходимо скорректировать. Увеличить сечение стропил, поставить дополнительные стойки.

Прекрытие над мансардным этажом и часть кровли, которая соприкасается с жилыми помещениями утепляются плитами минваты. Толщина утеплителя кровли и перекрытия 350мм. Перегородки между холодным чердаком и жилыми помещениями утепляются минватой 250мм.

Для отопления и приготовления горячей воды можно использовать котел на твердом топливе, газовый котел или электроприборы. Отопительные приборы размещаются в котельной площадью 6 м2. В том случае, если для отопления используется котел на твердом топливе или несколько устройств, например котел на твердом топливе и тепловой насос, необходимо применить аккумулятор тепла емкостью от 500 до 1000 л.

Информация к размышлению. Тепловой насос является наиболее экономичным устройством как для отопления жилища, так и для приготовления гарячей воды. Потребляя 1 квт. электрической энергии тепловой насос производит 45 квт.тепловой энергии. Более подробно вы можете прочитать на нашем сайте в разделе «Инженерные системы».
Наружная отделка дома — декоративная штукатурка с покраской. Детали фасадов можно облицевать декоративными панелями под дерево. Цоколь предлагается облицевать морозостойкой плиткой для наружных работ или оштукатурить. Применяя наружное утепление стен следует иметь ввиду, что минимальная толщина утеплителя 150 мм.

Если вам нужен проект дома с мансардой и пятью спальнями площадью 113 м2 обратите внимание на проект "Буча”. Этот проект вы можете посмотреть здесь

Кроме того мы можем разработать индивидуальный дизайн-проект фасадов и интерьеров.

При необходимости могут быть разработаны индивидуальные проекты инженерных разделов: проекты отопления и канализации, вентиляции и электроснабжения.
Имея проекты инженерных систем вы значительно упростите строительство и уменьшите количество переделок.
