Шипшина (107м²)

Рейтинг: 4.33/5 (3 Голосов)
icon zoom

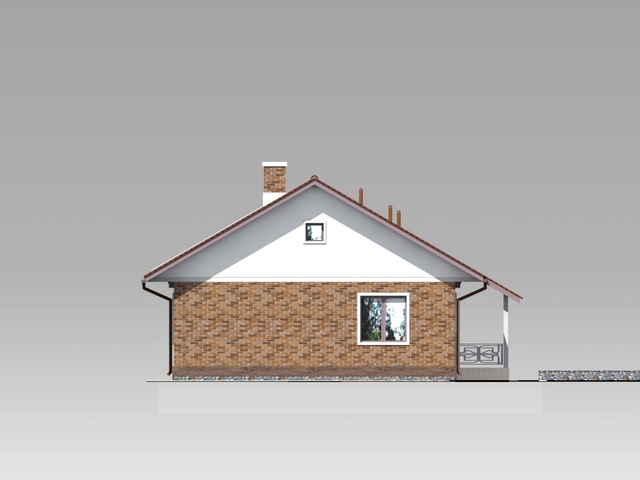

Главный фасад Задний фасад
Одноэтажный четырехкомнатный дом с камином:
  • Общая площадь:107 м²
  • Габариты дома:9.4 м х 14.38 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 400 мм
  • Перекрытия:Деревянные балки, Нет
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Одноэтажный четырехкомнатный дом 107 м2 Шипшина
Цена проекта:
10000 грн.
Купить Проект
план дома 107 м2 Шиповник
НаименованиеПлощадь м2
1Тамбур 2.3
2Котельная 5.2
3Прихожая 5.8
4Кухня 8.8
5Гостиная 23.8
6Спальня 14.5
7Спальня 16.6
8Спальня 11.5
9Санузел 4.6
10Душевая 3.9
11Коридор 6.0
12Кладовая 1.8
13Сауна 2.1
Общая площадь этажа106,9
план дома 107 м2 Шиповник
НаименованиеПлощадь м2
1Тамбур 4.6
2Котельная 5.2
3Коридор 9.2
4Кухня 8.8
5Гостиная 19.9
6Спальня 12.0
7Комната 23.0
8Спальня 13.4
9Гардероб 3.4
10Санузел 4.2
11Туалет 2.0
12Кладовая 2.2
Общая площадь этажа107,9
план дома 107 м2 Шиповник
НаименованиеПлощадь м2
1Тамбур 4.6
2Котельная 5.2
3Коридор 9.2
4Кухня 8.8
5Гостиная 32.3
6Спальня 23.0
7Спальня 13.4
8Гардероб 3.4
9Душевая 4.2
10Туалет 2.0
11Кладовая 2.2
Общая площадь этажа108,3
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 400 мм
Кровельные покрытия Битумная черепица
Количество этажей 1
Пол первого этажа По грунту
Высота первого этажа 2.78 м
Перекрытие первого этажа Деревянные балки

Одноэтажный четырехкомнатный дом с камином и террасой.

Одноэтажный индивидуальный дом с тремя спальнями. Ширина здания 9.4 м, длина - 14.4м. Длина дома с учетом террасы - 17.5 м. Дом без проблем размещается на узком участке шириной 15.4 м. Дом состоит из трех спален площадью 11.5, 14.5 и 16.6 м2. Спальни расположены отдельно от общих помещений. Рядом с спальнями находится два санузла площадью 4.6 и 3.9 м2. К одному из санузлов присоединена небольшая сауна. Вход в дом через неотапливаемый тамбур в котором предусмотрено место для шкафа.

С другой стороны тамбура входа в хозяйственное помещения, которое выполняет функции котельной. Дом имеет просторную прихожую площадью 5.8 м2 со шкафом для верхней одежды. С правой стороны находится кухня 8.8 м2. Кухня соединена с гостиной 24 м2. В гостиной запроектирована возможность установки камина. К дому присоединена терраса размерами 3 х 9.4 м. От осадков террасу защищает односкатная крыша. Перед началом проектирования была выполнена топографическая съемка и выполнены геологические изыскания. Согласно их результатам установлено, что основой фундаментов является твердая и пластичная пещанистая супесь.

Гидрогеологические условия площадки характеризуются отсутствием водоносного горизонта до глубины 6,0 м. Нормативная глубина промерзания 1,0 м. Исходя из этого были запроектированы ленточные фундаменты из монолитного бетона. Горизонтальную гидроизоляцию под стены и пол предлагается выполнить из наплавляемого рубероида. Пол дома по бетонному основанию армированному стальной сеткой. Пол дома следует утеплить экструдированным пенополистиролом толщиной 150 мм. Сверху пенополистирола устроить армированную сеткой цементно-песчаных стяжку толщиной 50мм. Внешние стены и внутренняя несущая стена из газобетонных блоков толщиной 400 мм.

Перекрытия - деревянные. Перекрытия утеплить рулонной минеральной ватой толщиной 350 мм. Со стороны помещения проложить слой пароизоляции из полиетиленовой пленки. Стропила деревянные, кровельное покрытие - битумная черепица. Возможно применение металочерепицы. От внутренней поверхности дымового канала камина до деревянных конструкций предусмотреть расстояние не менее 380 мм. Проектом предусмотрено, что для отопления и приготовления горячей воды будут использоваться электроприборы или тепловой насос. Размеры котельной позволяют установить котел на твердом топливе или газовый котел. В этом случае будет необходимо предусмотреть установку домовой и вентиляцйной трубы.

Кровля двухскатная. Кровельное покрытие битумная черепица. Один из скатов кровли ориентирован на юг. Это дает возможность установить солнечные батареи. Вентиляция из кухни и санузлов - естественная с применением вентиляционных каналов. Водоснабжение дома от скважины. Водопроводную трубу ввести в дом под фундаментом, на глубине не менее 1,8 м. Ввод воды в дом утеплить слоем пенопласта 100 мм. Канализация - с помощью локальных очистных сооружений. Электроснабжение дома от внешних сетей.

Проект одноэтажного дома с тремя спальнями площадью 98 м2 - проект "Сапсан 2" можно увидеть здесь

При необходимости можем разработать индивидуальный дизайн-проект фасадов и интерьеров. Кроме того, мы разрабатываем индивидуальные проекты инженерных систем, а именно: отопления, канализации, вентиляции и электроснабжения. Такие инженерные проекты значительно уменьшают количество переделок.
