Сергей (148м²)

Рейтинг: 3.67/5 (3 Голосов)
icon zoom

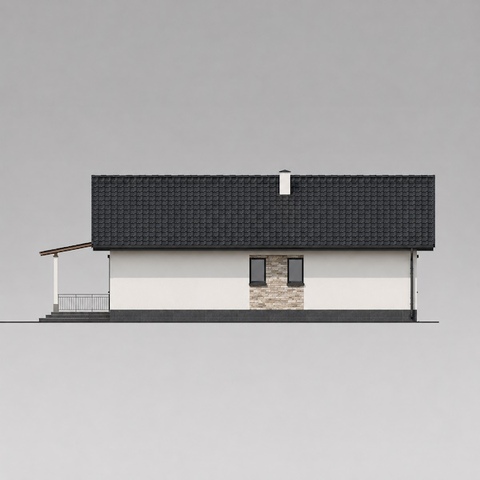

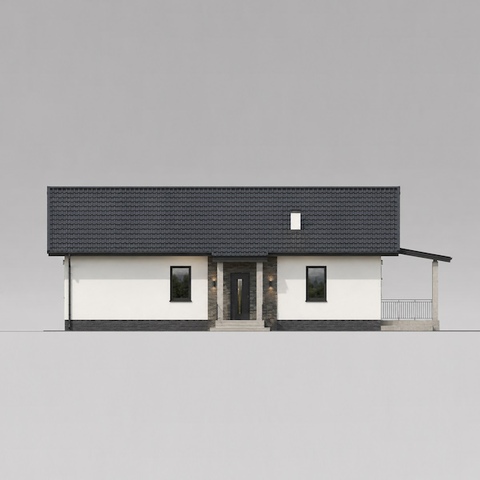

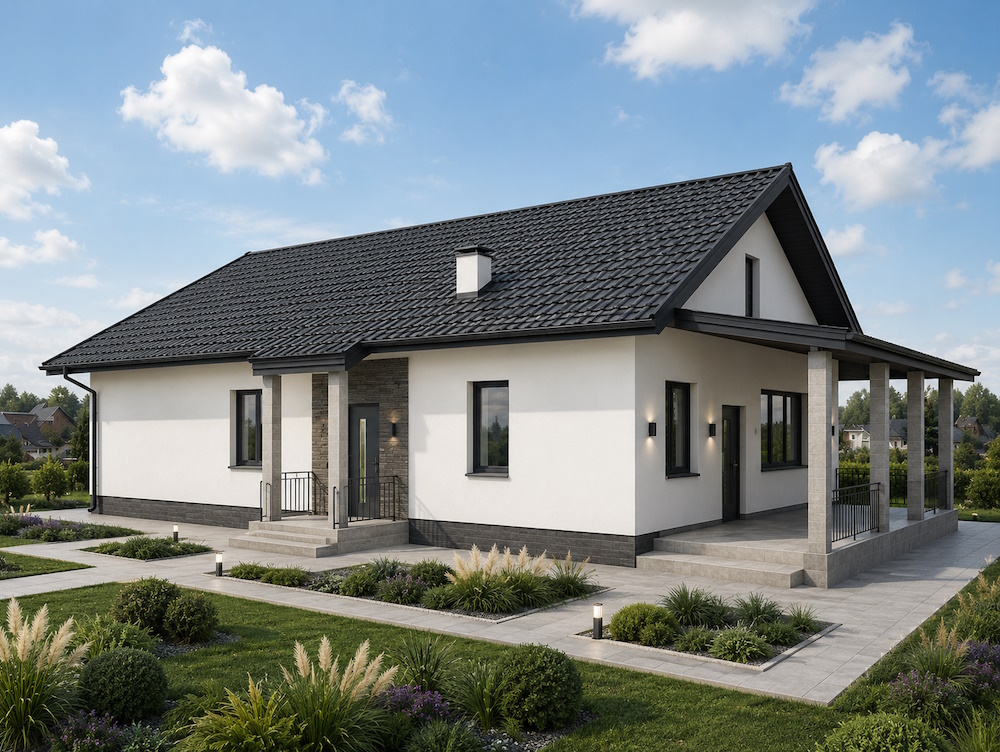

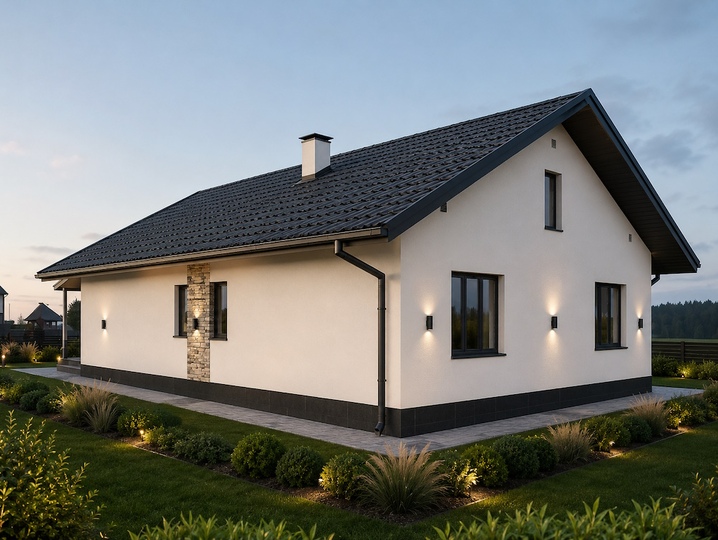

Главный фасад Задний фасад
Проект одноэтажного дома с тремя спальнями. Проектирование одноэтажных домов в Украине:
  • Общая площадь:148 м²
  • Габариты дома:10.74 м х 16.72 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 375 мм + утеплитель 200 мм
  • Перекрытия:Железобетонные панели, Нет
  • Кровля:Скатная
  • Кровельное покрытие:Металлочерепица
Проект одноэтажного дома 148 м2. Проектирование одноэтажных домов в Украине
Цена проекта:
10000 грн.
Купить Проект
экспликация первого этажа
НаименованиеПлощадь м2
1Тамбур 2.3
2Прихожая 7.8
3Кухня 16.2
4Гостиная 33.2
5Котельная 11.8
6Гардероб 4.3
7Коридор 9.6
8Туалет 1.9
9Санузел 7.6
10Спальня 17.8
11Гардероб 4.6
12Спальня 15.9
13Кабинет 14.6
Общая площадь этажа147,6
экспликация первого этажа
НаименованиеПлощадь м2
1Тамбур 2.3
2Прихожая 7.8
3Кухня 16.2
4Гостиная 33.2
5Котельная 11.8
6Гардероб 4.3
7Коридор 6.2
8Туалет 1.9
9Санузел 7.6
10Спальня 14.1
11Гардероб 6.3
12Спальня 14.1
13Гардероб 6.3
14Кабинет 14.6
Общая площадь этажа146,7
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 375 мм + утеплитель 200 мм
Кровельные покрытия Металлочерепица
Количество этажей 1
Пол первого этажа По грунту
Высота первого этажа 3.02 м
Перекрытие первого этажа Железобетонные панели

Проект одноэтажного дома с тремя спальнями, гостиной, кухней и террасой. Проектирование одноэтажных домов в Украине



проектирование одноэтажных домовПроект современного одноэтажного дома. Ширина дома 10.74 м, длина - 16.72 м. В доме имеется терраса габаритами 3 х 10.7 м. Общая длина здания с учетом террасы 19.87 м. Вход в здание с длинной стороны. Вход через тамбур назначение которого сохранения тепла в холодный период. При необходимости в тамбуре возможно смонтировать электрический щит. Планировка дома имеет четкое разделение на спальную зону и зону гостиной, кухни и террасы. Площадь гостиной 33м2, площадь кухни 16 м2. При желании кухню и гостиную возможно объединить в единое пространство. В таком случае помещение кухни-студио буди иметь площадь около 40 м2. Из гостиной запроектирован выход на террасу.

Слева от тамбура расположена спальная зона, состоящая из трех просторных жилых комнат, рядом с которыми знаходятся туалет и ванная комната. Рядом с санузлами запроектирована котельная площадью 11.8 м2. Напротив входной двери находится гардеробная площадью 4.3м2.

Дом в плане имеет простую прямоугольную форму. Проектом предусмотрено, что основанием фундаментов служит песок мелкий, маловлажный средней плотности, с прослойками супеси. Гидрогеологические условия участка характеризуются отсутствием водоносного горизонта до разведанной глубины 6,0 м. 4. Однако, площадка строительства характеризуется наличием временного (сезонного) уровня грунтовых вод типа "верховодка" на глубин около 3,0м. Нормативная глубина сезонного промерзания грунтов 1,0 м. Фундаменты - монолитные железобетонные, ленточные. Бетонирование должно быть непрерывным.

По периметру дома следует выполнить мощение шириной 1,0 м. Стены фундамента утеплить пенопластом М35 100мм. Пол дома по плите из монолитного бетона В 15 - товщ.150мм армированной сеткой из арматуры. Сверху плиты выполнить гидроизоляцию из наплавляемого еврорубероида. Пол дома утеплить пенополистиролом 200 мм. Пенополистирол укладывать слоями по 100 мм. Сверху выполнить цементно-песчаную стяжку М 150 50 мм армированную кладочной сеткой 100х100 мм. За относительную отметку 0.000 принять уровень чистого пола .

Перегородки из газобетонных блоков толщиной 100 мм. Стены из газобетонных блоков 375 х 200 х 600 мм. Внешнюю поверхность стен облицевать утеплителем 150 мм и украсить декоративной штукатуркой. С целью уменьшения проникновения водяного пара изнутри помещений, внутреннюю поверхность стен покрыть грунтовкой и оштукатурить цементно-песчаной штукатуркой. Перед нанесением шпаклевки штукатурку дополнительно покрыть грунковкой.

Перекрытия - железобетонные панели. Перекрытия утеплить пенопластом 350 мм. Плиты пенопласта класть на слой жидкого цементно-песчаного раствора которым выровнять плиты перекрытия. Плиты пенопласта склеить между собой. Стропила деревянные, покрытие - металлочерепица. Возможно применение битумной черепицы или волнистых асбоцементных листов.

Для отопления дома и приготовления горячей воды в данном проекте предусмотрено применить электроприборы. Размеры помещения котельной, в случае необходимости, дают возможность применить для отопления дома газовый котел или котел на твердом топливе.

Вентиляция из кухни, котельной и санузлов - естественная с применением вентиляционных каналов.

Водоснабжение дома от скважины. Водопроводную трубу ввести в дом под фундаментом, на глубине не менее 1,8 м. При наличии, дом можно присоединить к существующей водопроводной сети.

Канализация - с помощью локальных очистных сооружений. При наличии централизованной канализационной сети дом желательно подключить к ней.

Места вводов и выпусков инженерных коммуникаций определить согласно расположению дома на приусадебном участке. Электроснабжение дома от внешних сетей.

Проект одноэтажного дома “Мальва”, площадью 178 м2 вы можете увидеть здесь

При необходимости можем разработать индивидуальный дизайн-проект фасадов и интерьеров. Кроме того мы разрабатываем индивидуальные проекты инженерных систем, а именно: отопления, канализации, вентиляции и электроснабжения. Такие инженерные проекты значительно уменьшают количество переделок.

Проектирование одноэтажных домов в Украине - наша работа более 30 лет!
