Орех 4 (120м²)

Рейтинг: 3.00/5 (2 Голосов)
icon zoom

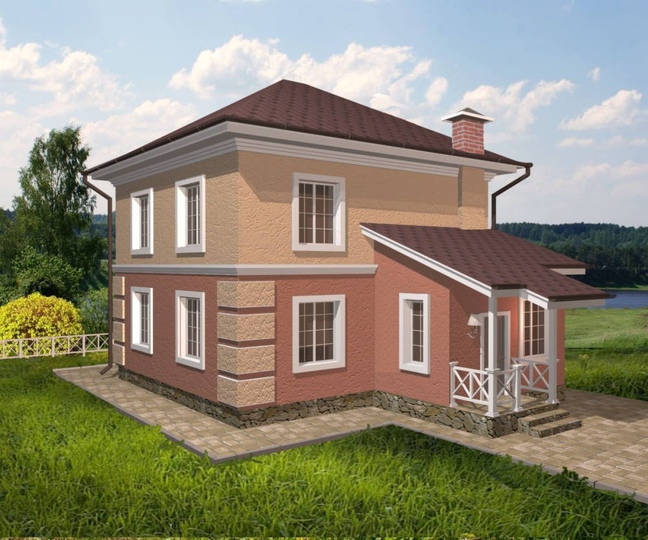

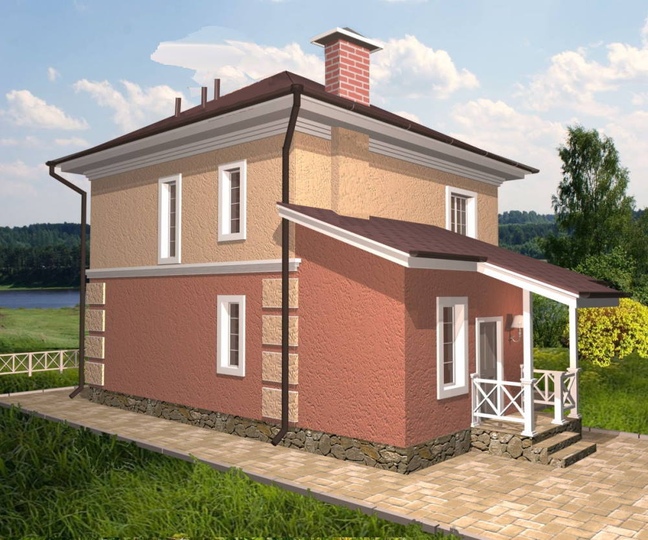

Главный фасад Задний фасад
Проекты недорогих домов до 120м2. Планы, фасады на сайте. Доступные цены:
  • Общая площадь:120 м²
  • Габариты дома:8.83 м х 10.98 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 375 мм
  • Перекрытия:Железобетонные панели, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Проекты домов до 120м2 Орех 4
Цена проекта:
10000 грн.
Купить Проект
план первого этажа дома
НаименованиеПлощадь м2
1Прихожая 8.4
2Санузел 5.0
3Лестница 4.8
4Кухня-столовая 26.3
5Спальня 13.2
6Тамбур 4.8
7Котельная 5.0
Общая площадь этажа67,5
план второго этажа дома
НаименованиеПлощадь м2
1Холл 4.4
2Санузел 6.3
3Гардероб 2.6
4Спальня 15.1
5Спальня 14.1
6Спальня 9.8
Общая площадь этажа52,3
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 375 мм
Кровельные покрытия Битумная черепица
Количество этажей 2
Конфигурация второго этажа полный
Пол первого этажа По грунту
Высота первого этажа 2.75 м
Высота второго этажа 2.8 м
Перекрытие первого этажа Железобетонные панели
Перекрытие второго этажа Деревянные балки

Проект дома до 120м2 на два этажа, с четырьмя спальнями и котельной.

проекты  домов до 120м2 Это модификация очень популярного проекта "Ласточка". Основное отличие проекта "Орех 4" от проектов серии "Ласточка" наличие отдельной котельной которая находится у входной двери.

В плане здание имеет ширину 8.83 м и длину 11 м. В случае отсутствия на смежных участках сооружений, для строительства этого дома достаточно участка который имеет ширину 13 м. Если участки соседей застроены, то надо учитывать необходимость выдерживать противопожарное расстояние между домами которое составляет 8 м . Перед входной дверью расположено крыльцо размерами 1,6 х 1,2 м накрытое крышей.

На первом этаже дома площадью 120 м2 расположены следующие помещения: большой тамбур площадью 4.8 м2, котельная - 5м2, прихожая - 8.4 м2, спальня - 13.2 м2, кухня объединенная со столовой - 26.3м2, и санузел - 5м2. Для быстрого проветривания и естественного освещения в санузле запроектировано окно. Под лестницей, ведущей на второй этаж, есть возможность устроить хозяйственную кладовую. Необходимо отметить, что в тамбуре и в прихожей предусмотрена возможность установить шкафы глубиной 60 см для одежды. Кстати, для освещения тамбура предусмотрено окно.

Расположение котельной рядом с входной дверью удобно в случае применения котла отопления на твердом топливе. Это экономичный вариант, потому, что позволяет использовать для занесения дров и угля входные двери, а не делать отдельный вход в котельную. Общая площадь первого этажа 67.5 м2. На втором этаже дома запроектированы три спальни, две большие площадью 14 и 15 м2, и одна небольшая, на одного человека, - 9.8м2. Также на втором этаже предусмотрена ванная комната - 6.3 м2 и гардеробная - 2.6 м2. Люк на чердак расположен в коридоре. Общая площадь второго этажа 52.4 м2.

Для отопления и приготовления горячей воды предусмотрена возможность применить как котел на твердом топливе, так и газовый котел или электроприборы. При отсутствии или большой стоимости подключения к газовой магистрали, и применении электроприборов следует рассмотреть вариант отопления с помощью теплового насоса. Тепловой насос является наиболее эффективным прибором для отопления потому, что используя 1 кВт электроэнергии тепловой насос производит 4-5 кВт тепловой энергии. А летом тепловой насос можно использовать как кондиционер.

Вентиляция из помещений котельной, кухни и санузлов первого и второго этажей естественная. Для вентиляции предусмотрено применить алюминиевые гофрированные трубы. В помещениях трубы располагаются в гипсокартонных коробах и утепляются минватой толщиной 100 мм. Фундамент - ленточный из монолитного бетона. Фундаменты разработаны для однородного не просадочного грунта с условным расчетным давлением на грунт 1,5 кг / см2 и отсутствием грунтовых вод. Перед началом строительства необходимо выполнить геологические изыскания, что позволит скорректировать конструкцию фундаментов.

Конструктивная схема здания проста. В центре проходит стена на которую опираются элементы перекрытия. Внешние стены дома из газобетонных блоков D 400 толщиной 375 мм. Перекрытия первого этажа из стандартных железобетонных плит, перекрытие второго этажа по деревянным балкам. Спереди к дому присоединено одноэтажное помещение где находится тамбур и котельная. Стены этого помещения из газобетонных блоков D 400 толщиной 300 мм. Перекрытие по деревянным балкам.

С целью уменьшить попадание водяного пара в стену дома внутреннюю поверхность стен следует обработать глубоко проникающей грунтовкой и оштукатурить цементно-песчаной штукатуркой. Основной объем здания накрыт четырехскатной крышей. Котельная - односкатной крышей. Для кровельного покрытия предусмотрена возможность применить битумную или метало черепицу. В случае необходимости кровлю можете накрыть волнистыми асбоцементными листами. Пол первого этажа по монолитной бетонной основе толщиной 100мм сверху которой находится слой гидроизоляции и утеплителя толщиной 100 мм. Со стороны помещения утеплитель накрыт армированной цементно-песчаной стяжкой.

Перекрытия второго этажа утепляются рулонной минватой 350 мм.

С целью уменьшить расходы на отопление внешняя поверхность стен может быть облицована плитами утеплителя и оштукатуренны декоративной штукатуркой. Толщина утеплителя 100-150мм. Толщина утеплителя на оконных и дверных откосах 50 мм.

Для водоснабжения дома можно использовать как скважину, так и местную водопроводную сеть. Согласно ДБН следует предусмотреть расстояние от скважины к автономной канализации не менее 20 м.

Канализация дома с помощью автономной канализационной системы которая может состоять из локальных очистных сооружений или септика.

Подобный проект двухэтажного дома площадью менее 120 м2 - это проект "Барвинок 2", который имеет площадь 119м2. Этот проект можно посмотреть здесь

Подобный проект двухэтажного дома площадью 120 м2 - это проект "Орех 3", который имеет площадь 120м2. Этот проект можно посмотреть здесь

В случае необходимости в проект могут быть добавлены следующие разделы которые разрабатываются индивидуально, согласно условиям и финансовым возможностям заказчика: проект канализации и водоснабжения, проект отопления, проект электроснабжения.
