Нина 3 (141м²)

Рейтинг: 0.00/5 (0 Голосов)
icon zoom

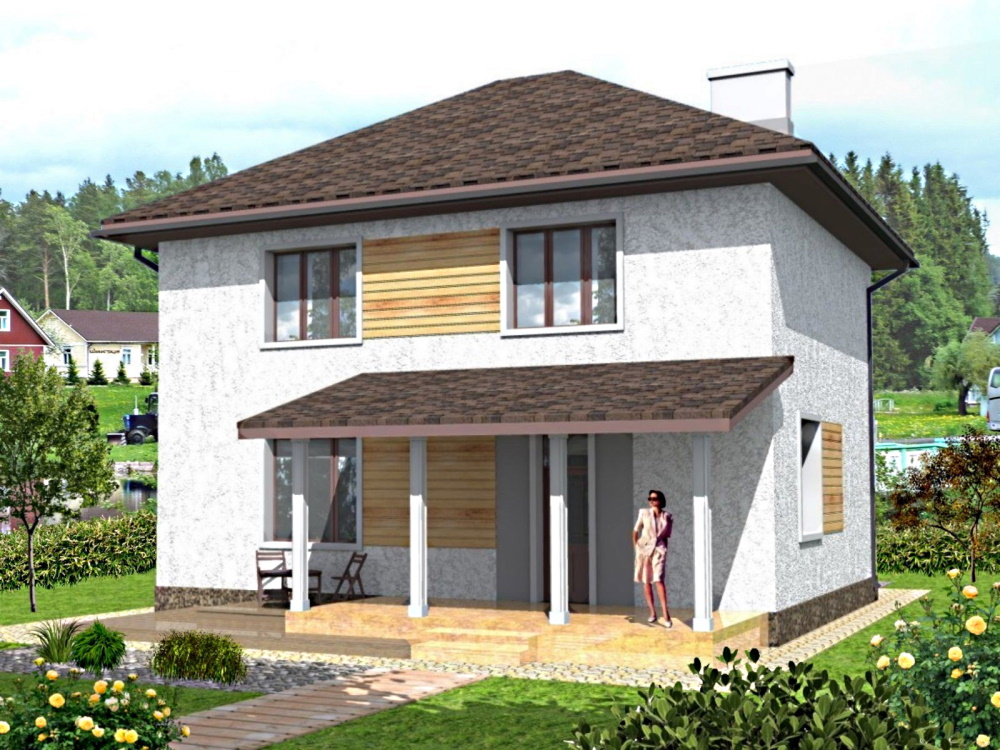

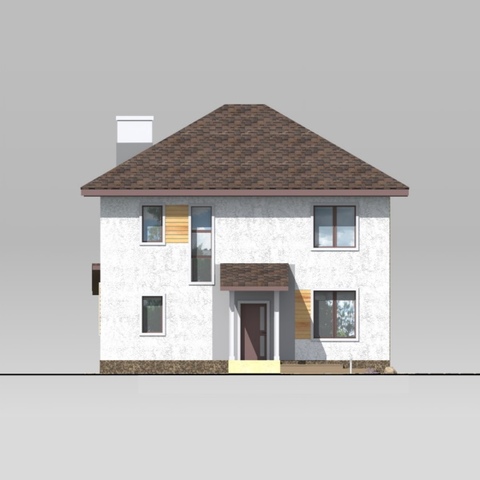

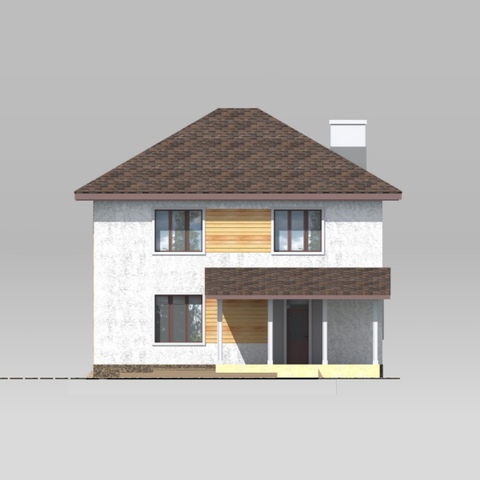

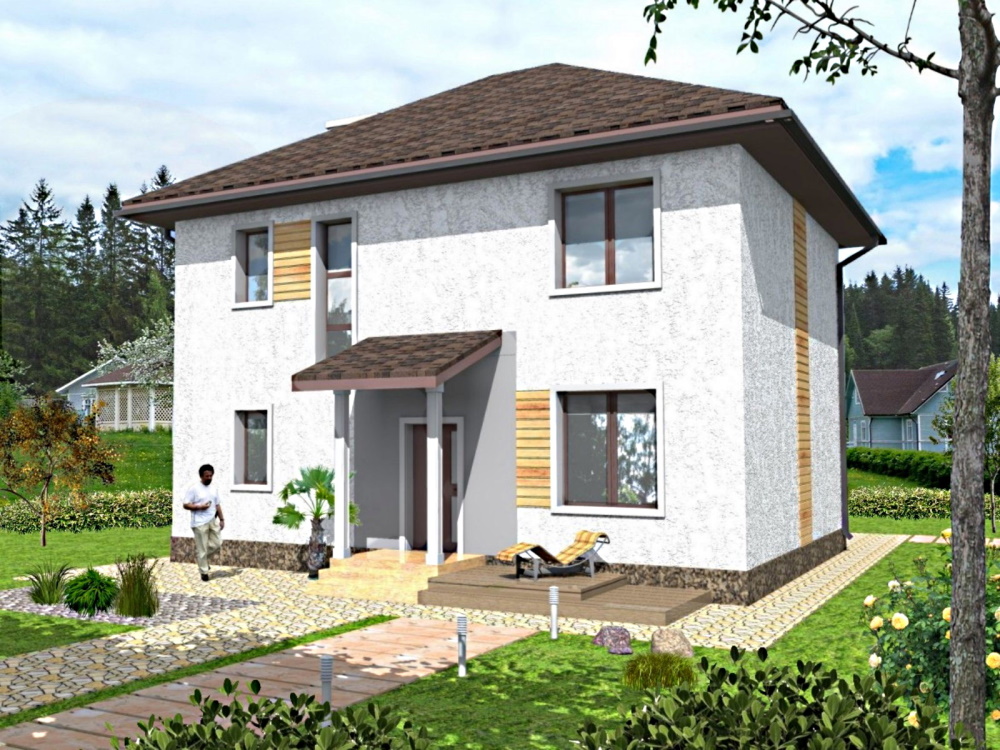

Главный фасад Задний фасад
Проект недорогого двухэтажного дома. Разработанный в Украине:
  • Общая площадь:141 м²
  • Габариты дома:10.36 м х 15.01 м
КОНСТРУКЦИИ:
  • Фундаменты:Ленточные монолитные железобетонные
  • Наружные стены:Газобетонный блок 375 мм
  • Перекрытия:Железобетонные панели, Деревянные балки
  • Кровля:Скатная
  • Кровельное покрытие:Битумная черепица
Проект дома двухэтажного 141м2 Нина 3
Цена проекта:
10000 грн.
Купить Проект
план первого этажа Нина 3
НаименованиеПлощадь м2
1Тамбур 1.8
2Прихожая 7.5
3Спальня 12.9
4Кухня-столовая 37.5
5Котельная 2.9
6Санузел 5.0 (12.69)
Общая площадь этажа67,6
план второго этажа Нина 3
НаименованиеПлощадь м2
1Холл 5.5
2Гардероб 4.4
3Спальня 12.8
4Спальня 18.4
5Спальня 18.4
6Санузел 8.0
7Лестница 4.6
Общая площадь этажа72,1
Входные данные и описание конструкции
Параметр Данные
Несущая способность грунта
Фундаменты Ленточные монолитные железобетонные
Стены Газобетонный блок 375 мм
Кровельные покрытия Битумная черепица
Количество этажей 2
Конфигурация второго этажа полный
Пол первого этажа По грунту

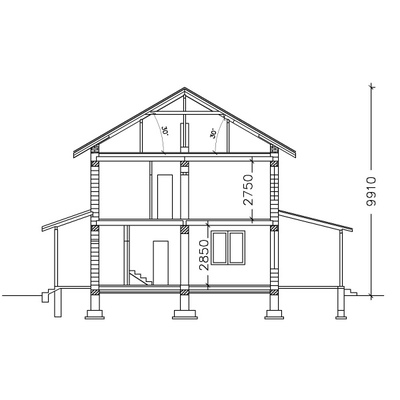

Высота первого этажа 2.85 м
Высота второго этажа 2.75 м
Перекрытие первого этажа Железобетонные панели
Перекрытие второго этажа Деревянные балки

Проект рационального и простого в строительстве двухэтажного дома.

Этот проект дома для тех кто ценит рациональную планировку и комфорт. Проект экономичного, не сложного в строительстве двухэтажного дома. Размеры дома 8.9 х 10.36 м. К дому присоединена большая терраса 6 х 3 м. Габариты дома с учетом террасы и крыльца 10.36 х 15 м. Этот проект удобного двухэтажного дома рассчитан на проживание семьи из трех - четырех человек.

Первый этаж состоит из следующих помещений: тамбура, небольшой котельной с электрическим котлом, прихожей, спальни или кабинета, кухни объединенной с гостиной и санузла. Тамбур предназначен минимизировать теплопотери в холодное время года. Прихожая, в которой предусмотрено место для шкафа с верхней одеждой, имеет площадь 7.5 м2. Справа от прихожей расположена жилая комната, которая может использоваться как спальня или рабочий кабинет.

Кухня объединена с гостиной и имеет площадь около 38м2. Из гостиной запроектирован выход на террасу площадью 18 м2. Лестница на второй рядом находится в прихожей, рядом с санузлом. Под лестницей предусмотрено место для стиральной машины и шкафа с бельем.

На втором этаже находятся три спальни. Две спальни имеют площадь 18.4м2, одна - 12.8 м2. Также на втором этаже есть санузел 8 м2 и хозяйственная кладовая, или гардеробная. Для отопления дома предусмотрено применить электрический котел. Он может быть расположен в котельной площадью 2.9 м2. В случае применения газового котла в котельной необходимо предусмотреть окно и вентиляционный канал. За относительную отметку 0.000 принят уровень чистого пола первого этажа.

Фундамент ленточный монолитный железобетонный. Проектом предусмотрено, что основой ленточных фундаментов будет служить песок пылеватый маловлажный, средней плотности, с частыми прослойками супеси.

Гидрогеологические условия площадки характеризуются отсутствием водоносного горизонта до глубины 6,0 м. К негативным условий на строительной площадке относится возможность формирования временного уровня грунтовых вод под поверхностью почвы. Нормативная глубина промерзания 1,0 м. Горизонтальную гидроизоляцию на отметке -0, 220 под стены и пол выполнить из наплавляемого еврорубероида. В случае раскрытия на глубине заложения фундаментов насыпных грунтов они должны быть выбраны и заменены песком, уложенным с послойным уплотнением. По периметру дома выполнить видмощення шириной 1,5 м. Конструкцию фундаментов нужно скорректировать согласно результатов геологических изысканий на месте строительства.

Пол дома по бетонному основанию армированному сеткой. Пол дома утеплить экструдированным пенополистиролом 150 мм. Сверху пенополистирола устроить армированную сеткой цементно-песчаную стяжку толщиной 50мм. Внешние стены и внутренняя несущая стена из газобетонных блоков D 400 толщиной 375 мм. С целью уменьшить проникновение водяного пара изнутри помещений внутреннюю поверхность наружных газобетонных стен покрыть грунтовкой и оштукатурить цементно-песчаной штукатуркой. Перед нанесением Беспесчаная шпаклевки штукатурку дополнительно покрыть грунковкой. Перегородки из газобетонных блоков 100 мм.

Перекрытия первого этажа железобетонные панели. Перекрытия второго этажа деревянные. Перекрытия второго этажа утеплить рулонной минватой 350 мм. Со стороны помещения проложить слой пароизоляции из полиэтиленовой пленки. Края пленки соединить строительным скотчем. Кровля скатная, стропила - деревянные. Стропила закреплять скрутками из проволоки в анкеров, заложенных в швы кладки. Стропила изготавливать из сосны влажностью не выше 20%. Деревянные элементы перед применением обработать антисептиком. Деревянные элементы, которые сталкиваются с бетонными и кирпичными конструкциями, в местах стыка закрыть рубероидом и антисептировать. Кровельное покрытие - металлическая или битумная черепица.

Если вам нужен проект дома с мансардой и пятью спальнями площадью 136 м2 обратите внимание на проект "Золочев".

Этот проект можно посмотреть здесь
