Projekt dwukondygnacyjnego domu 9 x 9 m - Jaskółka 12 (123 м²)

Główną ideą tego projektu jest uzyskanie prostego w budowie, ale przestronnego i maksymalnie wygodnego dwupiętrowego domu zaprojektowanego dla rodziny od czterech do pięciu osób. Dom ma kwadratowy kształt. Wymiary domu w kategoriach 9 x 9m. Ze względu na niewielkie rozmiary dom idealnie wpasowuje się w niewielką powierzchnię 4-6 akrów.

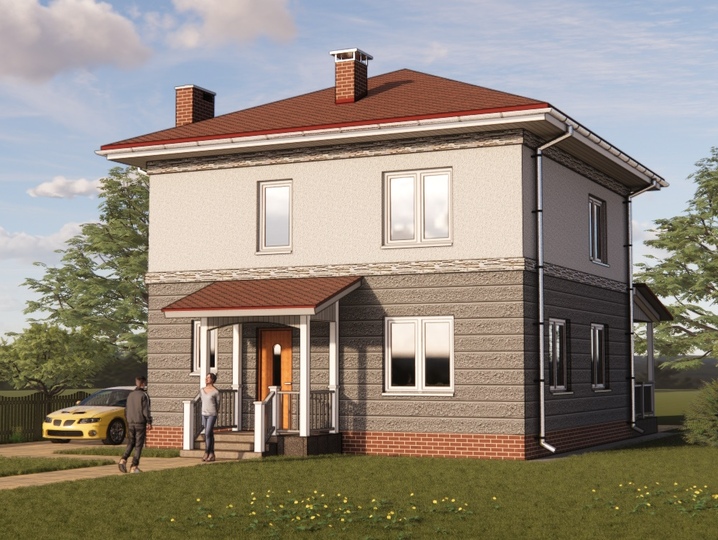

Przed wejściem znajduje się przestronna weranda z dachem dwuspadowym. Wejście do domu prowadzi przez niewielki przedsionek o powierzchni 2,3 m2. Przez przedsionek można dostać się do kotłowni i korytarza. Powierzchnia kotłowni wynosi 4,3 m2, co umożliwia zainstalowanie zarówno kotła gazowego lub elektrycznego, jak i kotła na paliwo stałe. Powierzchnia korytarza wynosi 6,3 m2, a szerokość 1,7 m. Pozwala to łatwo zainstalować szafę na odzież wierzchnią po prawej stronie drzwi. Po lewej stronie znajduje się łazienka, w której należy umieścić toaletę, umywalkę, pralkę i prysznic. Pod schodami znajduje się pralka i prysznic.

Po prawej stronie jest kuchnia połączona z salonem. Powierzchnia tego pokoju wynosi 36,6 m2. Kuchnia-salon ma wyraźny podział na strefy. Jedną częścią znajdującą się bliżej wejścia jest część kuchenna, w której znajduje się lodówka, kuchenka, zlew i blat z szafkami kuchennymi na naczynia. W kuchni wygodnie jest postawić pełny stół jadalny dla 4-6 osób lub kuchenną „wyspę”.

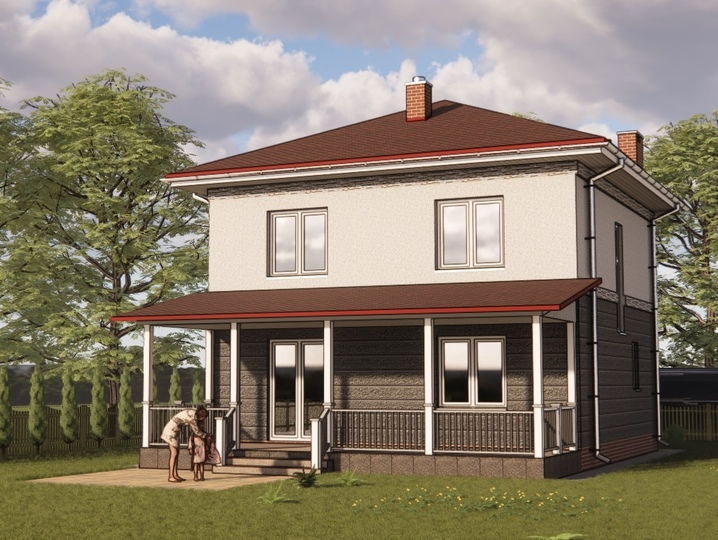

Część rekreacyjna znajduje się po przeciwnej stronie kuchni. Zapewnia możliwość zainstalowania kominka, przy którym telewizor jest idealnie umieszczony. Naprzeciwko znajduje się miękki róg. Z salonu zaprojektowano wyjście na taras o powierzchni 14 m2. Taras jest zadaszony. W tylnej części domu, za schodami, znajduje się sypialnia lub gabinet o powierzchni 11,6 m2. Drugie piętro składa się z trzech sypialni o powierzchni od 11,6 do 16,6 m2. W dwóch sypialniach zaprojektowano dwie małe garderoby. Ponadto na drugim piętrze znajduje się spiżarnia, która może służyć jako garderoba i łazienka o powierzchni 6,7 m2.

Podłoga pierwszego piętra znajduje się 50 cm nad poziomem gruntu. Wysokość sufitu w pomieszczeniach pierwszego piętra wynosi 2,87 m, wysokość sufitu na drugim piętrze wynosi 2,55 m. Wysokość domu od szczytu dachu do ziemi wynosi 9,3 m.

Taśma bazowa wykonana z monolitycznego betonu zbrojonego. Fundamenty są zaprojektowane dla prostych jednorodnych gleb i braku wód gruntowych. Głębokość fundamentów wynosi 1 m. Przed rozpoczęciem budowy konieczne jest przeprowadzenie badań geologicznych pod lokalizacją przyszłego domu i dostosowanie konstrukcji fundamentów. Podłogi pierwszego piętra na płycie z monolitycznego betonu o grubości 10 cm, na betonie układana jest warstwa hydroizolacji, a następnie 15 cm pianka polistyrenowa pokryta zbrojonym jastrychem cementowo-piaskowym.

Ściany dwupiętrowego domu wykonane są z cegły o grubości 380 mm i zewnętrznej izolacji termicznej 150 mm. Sufity na pierwszym i drugim piętrze standardowych paneli żelbetowych. Panel wykonany ze spienionego tworzywa o grubości 35 cm układa się na panelu nad drugim piętrem, na którym układa się jastrych cementowy.
Dach jest czterospadowy. Krokwie i inne elementy dachu są drewniane. Pokrycia dachowe - gonty. W przypadku zastąpienia lekkich płytek bitumicznych ciężkimi płytkami ceramicznymi konieczne jest obliczenie i wzmocnienie konstrukcji dachowych. Nachylenie dachu wynoszące 25 stopni doskonale nadaje się zarówno do płytek bitumicznych, jak i metalowych. Pod dachem znajduje się strych techniczny. Wejście na strych przez właz, który znajduje się w korytarzu drugiego piętra.

Zewnętrzne ściany tego dwupiętrowego domu są dekoracyjnym tynkiem. Ściany pierwszego piętra proponuje się pokryć tynkiem reliefowym o zimnych odcieniach, ściany drugiego piętra pokryte są gładkim tynkiem. Proponuje się, aby podstawa i rury na dachu były wyłożone dekoracyjnymi ceglastymi płytkami do użytku na zewnątrz.
