Gruntowa pompa ciepła: zasada działania i zalety

Pompy ciepła to wysoce efektywne rozwiązanie dla alternatywnego ogrzewania nowoczesnego domu. Pozwalają one nie tylko na znaczne oszczędności w rachunkach za media, ale także zapewniają niezależność energetyczną przy jednoczesnej ochronie środowiska naturalnego.

Co to jest gruntowa pompa ciepła?

Gruntowa pompa ciepła (pompa geotermalna) to system, który pobiera niskotemperaturową energię cieplną z ziemi i przekształca ją w ciepło wysokotemperaturowe na potrzeby ogrzewania i przygotowania ciepłej wody użytkowej (CWU). Główną zaletą jest stabilny współczynnik wydajności (COP 1:4–4.5) przez cały rok, ponieważ na głębokości powyżej 15 metrów temperatura gruntu pozostaje stała (ok. +10°C) niezależnie od warunków pogodowych.

W ciepłym okresie roku górne warstwy gleby akumulują ciepło słoneczne. Na głębokości około 2 metrów temperatura waha się od +7°C do +13°C. Jest to kluczowy czynnik przy obliczaniu mocy urządzeń i wyborze metody układania kolektorów poziomych. Aby pozyskać tę energię, w ziemi umieszcza się specjalistyczne rury z tworzywa sztucznego, w których krąży czynnik niezamarzający.

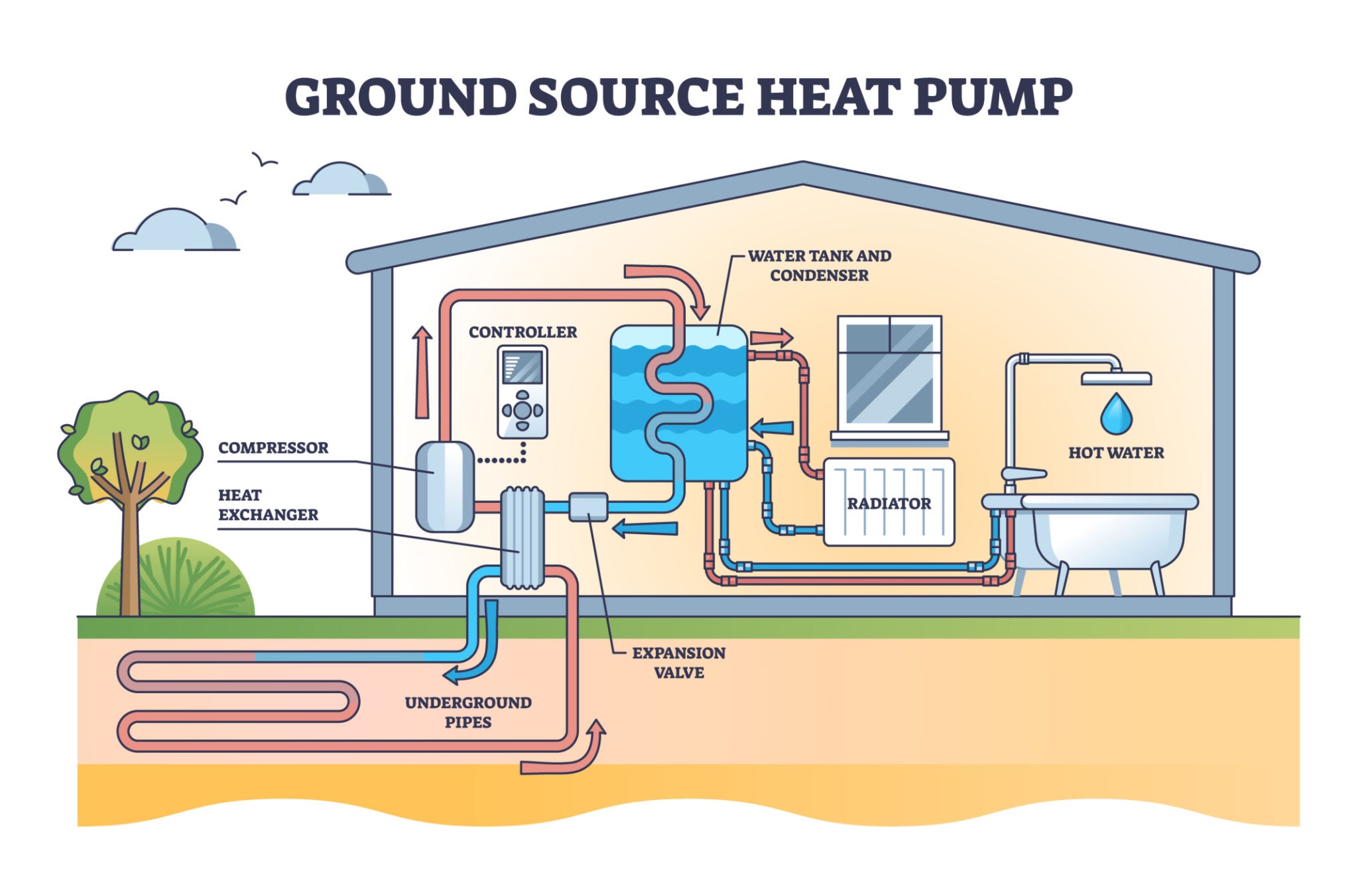

Elementy systemu geotermalnego

Gruntowa pompa ciepła składa się z dwóch głównych modułów:

• Jednostka wewnętrzna: główny moduł instalowany w maszynowni (kotłowni), gdzie następuje intensyfikacja ciepła i jego przekazanie do instalacji grzewczej budynku.
• Obieg zewnętrzny: sieć rur zakopanych w gruncie, w których stale krąży czynnik odbierający energię z ziemi.

Typy kolektorów zewnętrznych: poziomy i pionowy

Zasada działania opiera się na cyklu Carnota: czynnik chłodniczy parując pochłania ciepło z gruntu, a po sprężeniu przez kompresor oddaje je do systemu grzewczego podczas skraplania.

1. Kolektor poziomy
Tańszy w montażu, ale wymaga dużej powierzchni działki. Średni uzysk ciepła wynosi około 20 W/m. Ważne jest zachowanie odstępów między rurami (min. 0,7 m) oraz uwzględnienie wilgotności gleby.

2. Sonda pionowa (odwiert)
Kompaktowe rozwiązanie o najwyższej i najstabilniejszej wydajności. Rury umieszcza się w odwiertach o głębokości od 20 do nawet 300 metrów. Przestrzeń między rurą a gruntem wypełnia się bentonitem dla maksymalnej przewodności cieplnej. Mimo wyższych kosztów wiercenia, system ten jest najbardziej trwały i nie zajmuje powierzchni użytkowej działki.
