Склад проекту

состав проекта

AkvilonPro LTD
AkvilonPro, .


Склад робочого проекту

(орієнтовно):


1. Копія ліцензії

 ТОВ «Аквілон» на проектні роботи, при необхідності ксерокопія кваліфікаційного сертифіката архітектора, Бірюкович Олексія Юрійовича.



2. Пояснювальна записка,- в якій дано основні характеристики будинку, описані
основні конструкції і застосовані матеріали, підпис головного архітектора проекту
завірений «мокрою» печаткою проектної організації.



3. Генплан ділянки. Розміри і форма Вашої ділянки з нанесеним будинком і відступами від меж ділянки.



4. Плани першого та другого поверхів.

На планах вказані всі необхідні розміри,
товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат, на планах
вказано розташування вентиляційних і димових каналів.

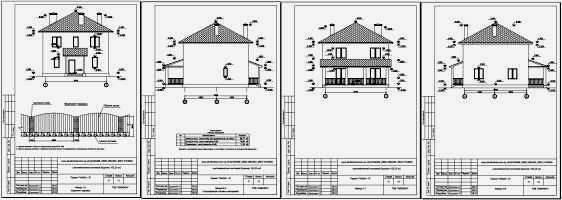

5. Чотири фасади.

На фасадах вказані висота цоколя і гребня покрівлі,
місцерозташування та відмітки дверей і вікон.



6. Два розріза.

На розрізах показана висота приміщень, віконних і дверних прорізів,
підвіконь.



7. План покрівлі.



8. Креслення фундаментів,

що включають в себе:
- плани фундаментів,
- схеми арматурних каркасів,
- перетини фундаментів, на яких показано глибина закладення фундаментів,
- специфікацію застосовуваних матеріалів.



9. План перекриттів,

на якому відображені:
- розкладка панелей або балок перекриття,
- монолітні ділянки,
- показані необхідні вузли та деталі.
- перелік і кількість елементів перекриття.



10. Креслення перемичок і монолітних поясів

включають в себе:
-плани, з зазначенням місць розташування різних перемичок,
-специфікації перемичок з зазначенням найменування та кількості перемичок.

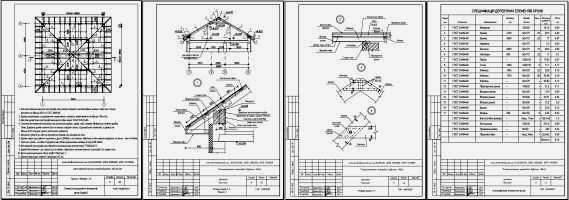

11. Креслення покрівлі,

що включають в себе:
-план крокв, з переліком елементів,
-розрізи покрівлі, на якому вказані розміри основних елементів,
-перелік необхідних матеріалів.
